汽车传动用差速齿轮箱结构设计

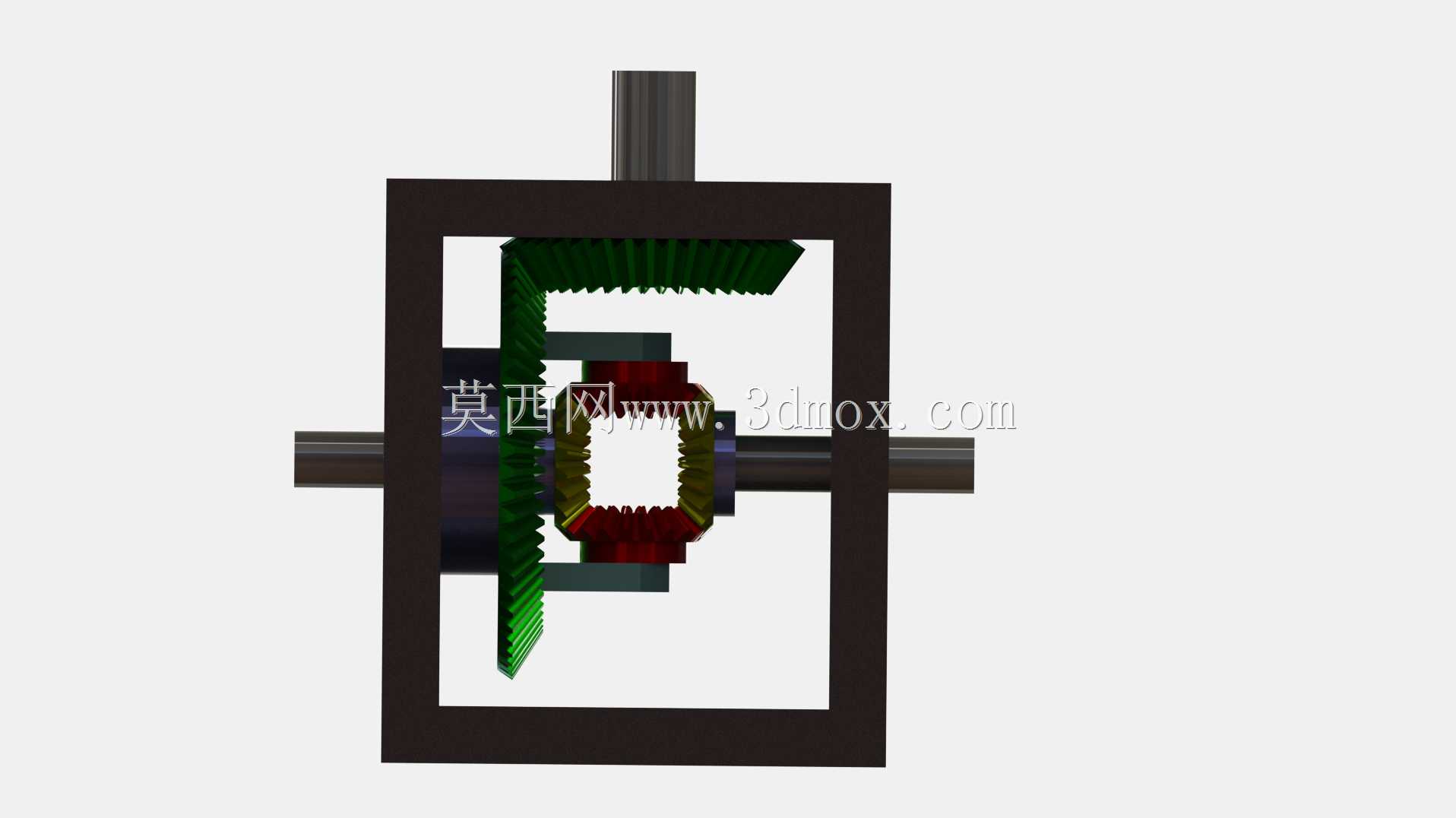

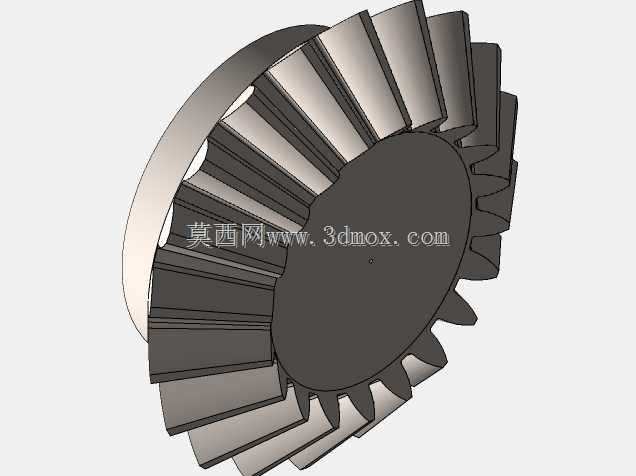

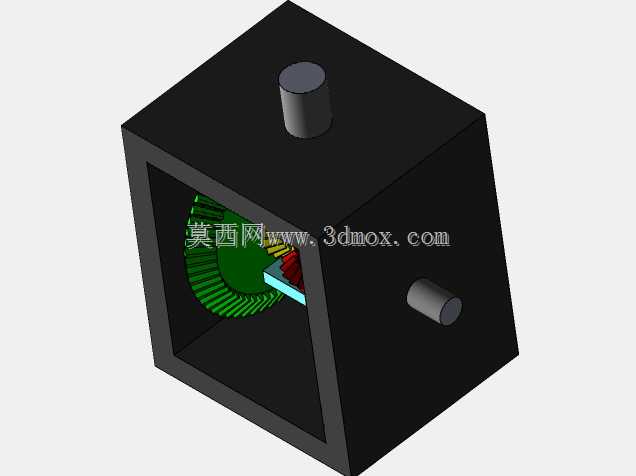

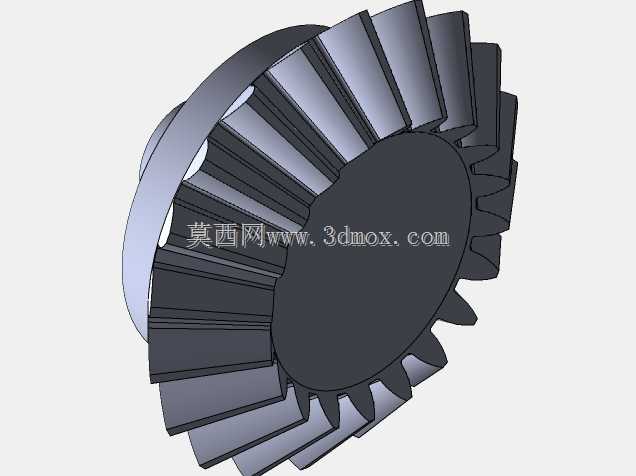

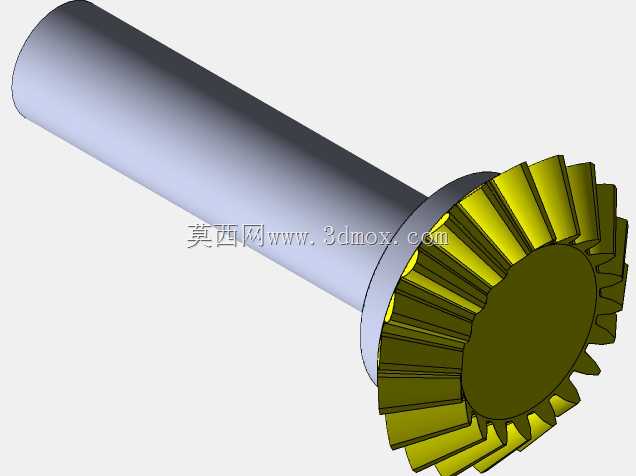

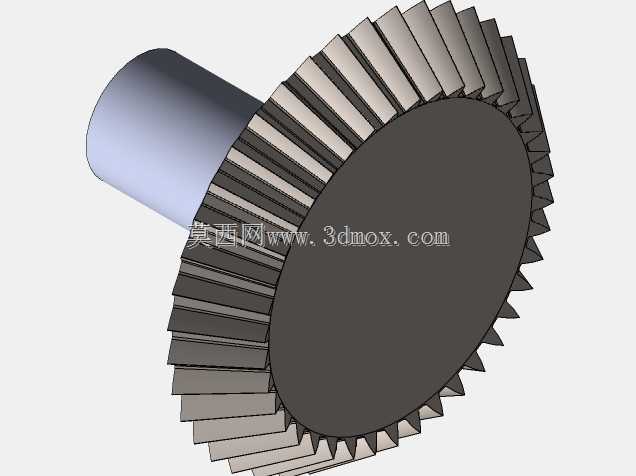

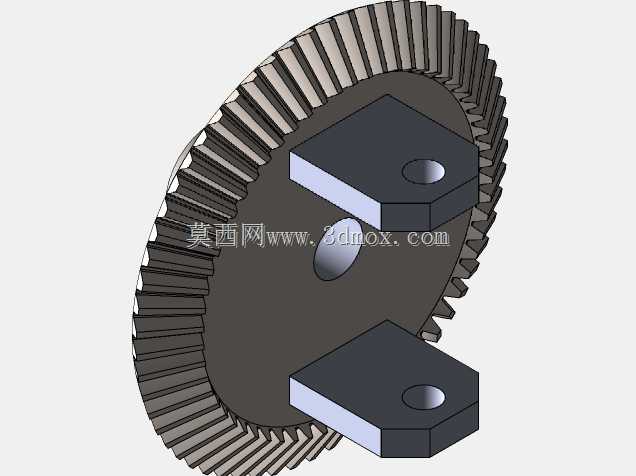

　　在乘用车辆、商用载货车辆的底盘传动系统中，差速齿轮箱是连接主减速器输出端与两侧驱动轮的核心传动部件，其核心作用是在车辆转向、行驶于不平路面时，允许两侧驱动轮以不同转速转动，避免轮胎出现滑拖、异常磨损，同时保证动力能够稳定传递至两个驱动轮，兼顾车辆行驶的通过性与操控稳定性。这套差速齿轮箱采用对称式锥齿轮传动结构，整体由差速器壳、十字行星齿轮轴、四个行星锥齿轮、两个半轴锥齿轮以及对应支撑垫片组成，差速器壳作为核心承载构件，采用框架式方形结构设计，既能够为内部齿轮啮合提供封闭的安装空间，也预留了与主减速器从动齿轮连接的安装法兰位，可直接适配主流纵置后驱、四驱车型的主减速端安装接口。从安装边界来看，

　　差速器壳的横向半轴安装孔同轴度公差控制在0.02mm以内，两侧伸出的半轴轴段直径统一，可直接与车辆半轴的花键套配合，纵向输入轴的安装位与横向半轴轴线呈空间垂直布局，匹配锥齿轮的90度传动夹角，整体安装尺寸可适配多数紧凑型家用轿车、轻型载货车辆的后桥安装空间，无需额外改动桥壳结构即可完成替换装配。设计过程中，行星齿轮与半轴齿轮的啮合齿面采用等距共轭齿形修形，能够在差速工况下降低齿面接触应力，减少长时间大扭矩传递时的齿面磨损，行星齿轮背部的球面支撑垫片采用耐磨铜合金材质，可承受齿轮转动时产生的轴向推力，避免差速器壳内壁出现异常磨损。在实际工况应用中，当车辆直线行驶时，主减速器传递的扭矩经差速器壳带动十字轴转动，

　　此时行星齿轮随十字轴整体公转，不发生自转，两侧半轴齿轮转速相同，动力平均分配给左右驱动轮；当车辆转向时，内侧驱动轮行驶阻力增大，行星齿轮在公转的同时产生自转，外侧半轴齿轮转速高于内侧，实现两侧车轮的差速转动，保证转向过程平稳无拖滞。这套结构的设计充分考虑了传动效率与耐久性能，齿轮啮合间隙控制在0.15-0.3mm区间，既能够避免间隙过大导致的传动冲击异响，也能防止间隙过小造成的齿面卡滞、润滑不良问题，差速器壳的框架式结构相比传统整体式壳体，更便于内部齿轮组件的装配与检修，日常维护时可直接拆开壳体侧盖完成齿轮间隙调整、垫片更换等操作，降低后期维保成本。
