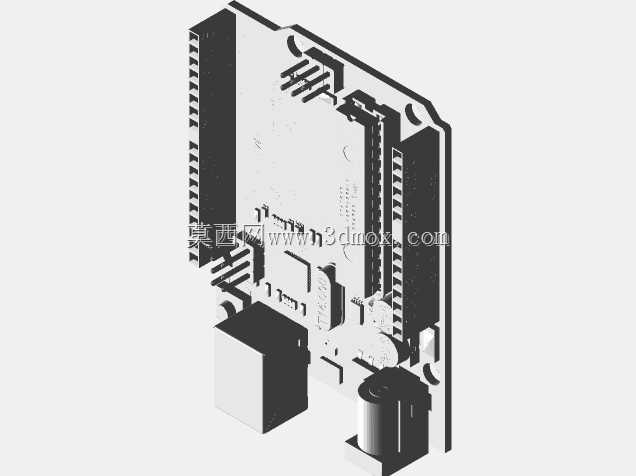

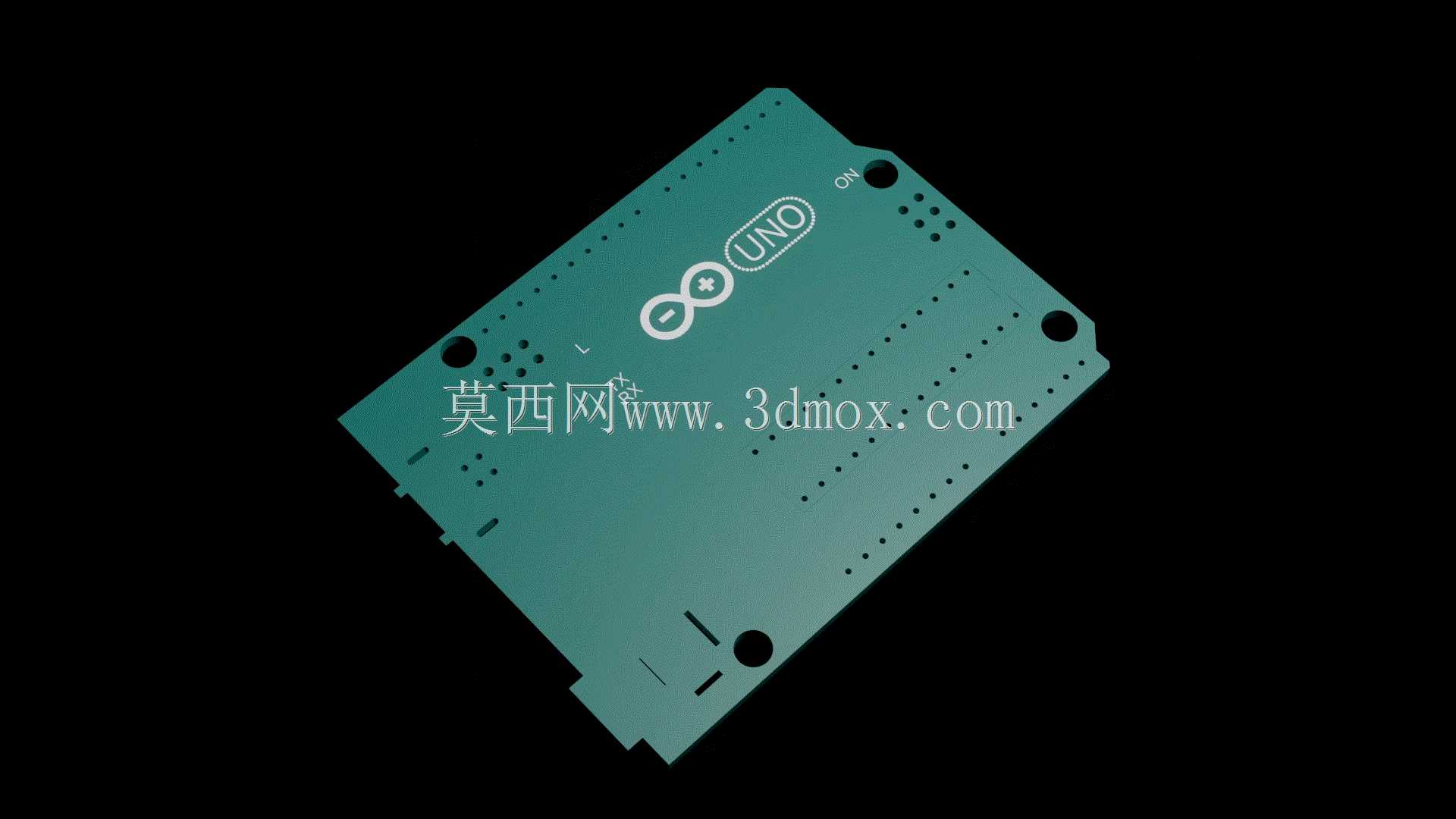

Arduino UNO开源控制板三维结构模型

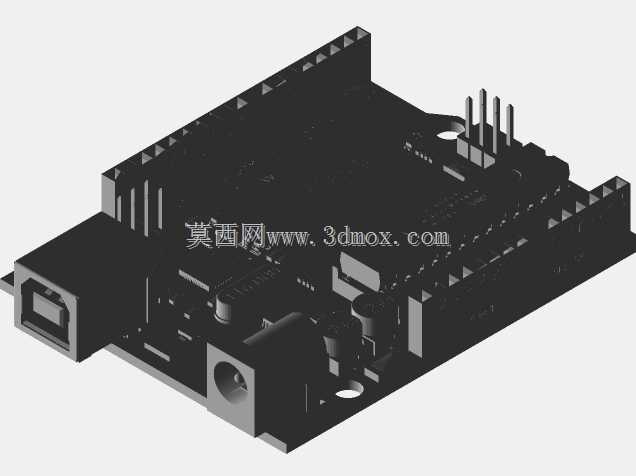

　　这款开源控制板的三维结构还原，完全贴合实际硬件的装配逻辑，建模过程中优先考虑了电子装调场景的使用需求——不管是做教学演示用的虚拟装配课件，还是做自动化小设备的电控舱布局适配，都能直接调用模型完成干涉检查。从实际使用场景来看，这类控制板常被嵌入小型自动化检测装置、学生科创项目原型、简易物联网数据采集节点中，做结构设计时最容易踩的坑就是忽略板载接口的伸出长度、排针的高度差，以及安装孔的实际位置偏差，这款模型把板上的USB接口、直流电源座、排针排母的凸起高度都做了1:1还原，甚至连板边的定位缺口、固定孔的沉台深度都和实物一致，做外壳设计或者安装支架设计的时候，不需要反复拿实物测量，直接在装配体里配合就能算出准确的安装边界。

　　建模时没有做过度的细节简化，板载的主控芯片、稳压模块、复位按键的外形和位置都完全对应实物，做虚拟调试的时候，可以直观看到各个元器件的分布，避免设计的支架或者外壳压到板上的高位元件。外形尺寸完全遵循官方公开的板卡规范，长宽尺寸控制在标准的开源硬件通用规格内，四个安装孔的孔距、孔径都适配常用的M3铜柱安装需求，不管是叠装扩展板还是单独固定在设备安装板上，都能直接匹配通用的安装孔位。

　　从设计思路上来说，建模时优先保证了装配基准的准确性，以板卡的底面为安装基准面，所有接口、元件的高度尺寸都从这个基准面开始标注，做结构设计时可以直接把这个基准面和设备的安装面做配合，不用额外调整坐标系。板卡的边缘倒角、接口处的避让缺口都做了还原，在做设备外壳的开口设计时，可以直接投影板卡的轮廓生成开口线，避免出现开口尺寸不对导致接口无法露出的问题。对于做小型智能设备原型开发的结构工程师来说，这个模型可以直接放进总装配体里，提前排布走线空间、预留插拔接口的操作空间，比如USB接口插拔时需要的手部操作空间、电源适配器的插头占用空间，都能通过模型提前预判，不用等到打样之后 后才发现空间不足需要返工。另外板上的LED指示灯位置也做了准确还原，做外壳的指示灯导光柱设计时，可以直接对准灯珠位置设计导光结构，不用反复核对实物位置。
