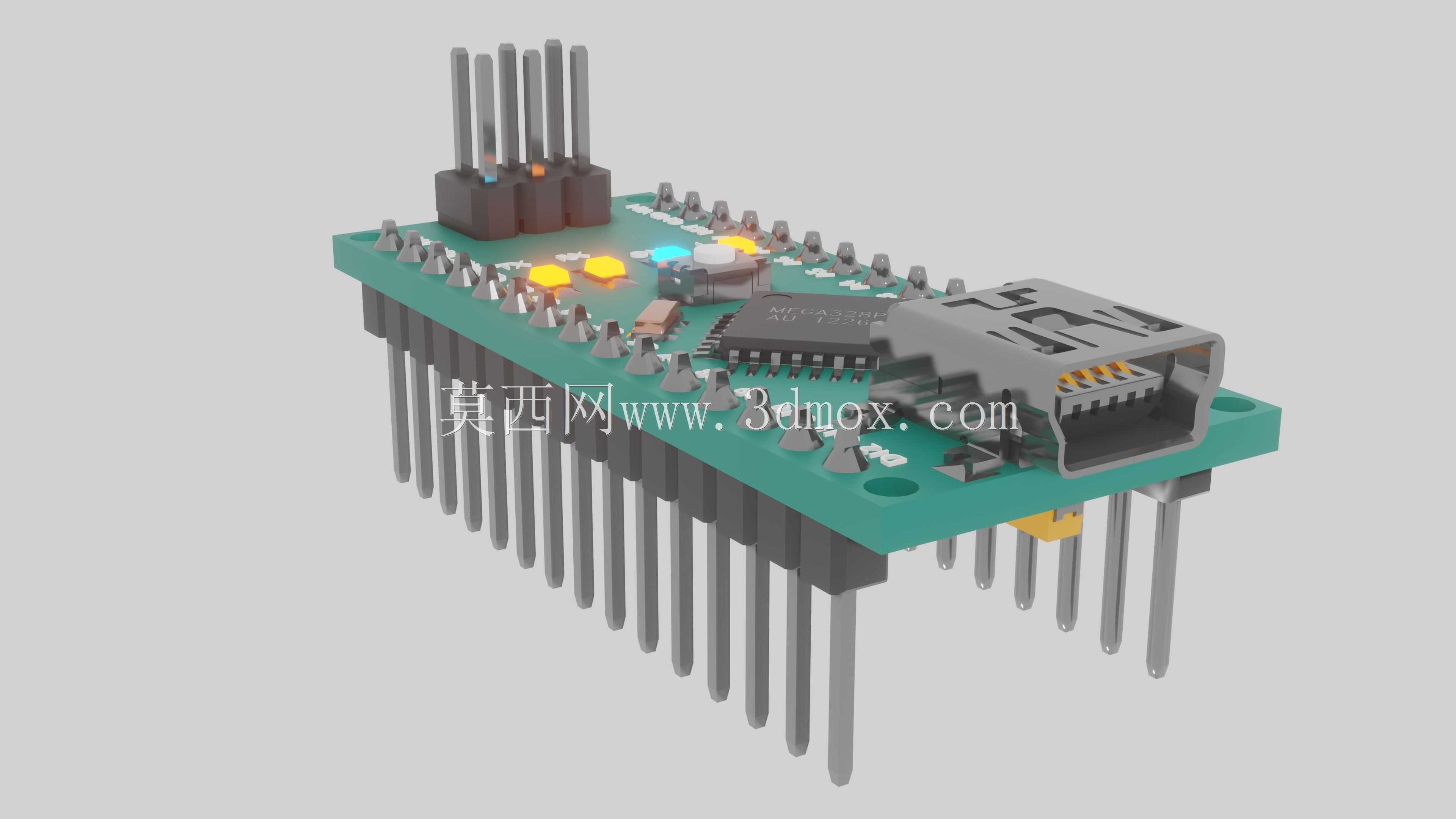

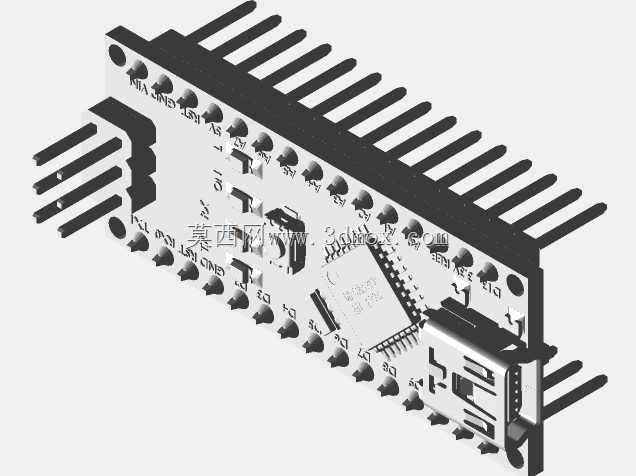

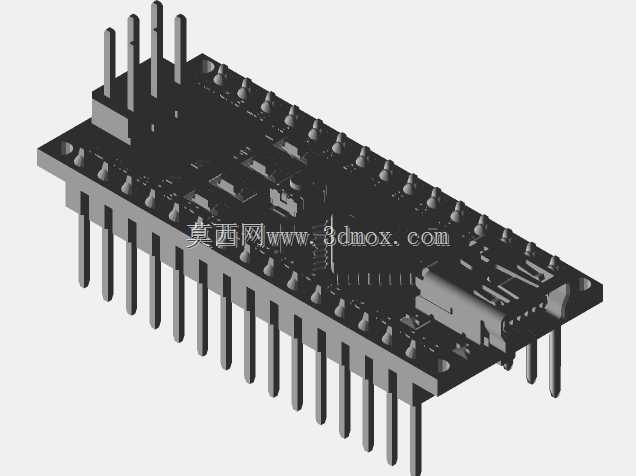

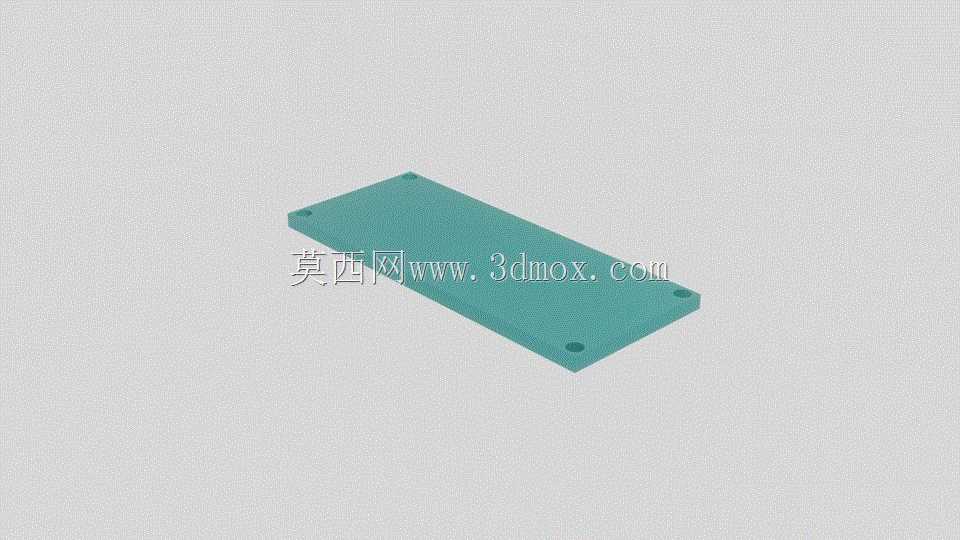

在嵌入式开发、小型传感节点搭建、桌面级原型验证场景中,开发板的可靠固定是避免接线松动、板体磕碰损伤的基础前提,这款适配Arduino纳米开发板的固定基座,正是针对这类小型控制板的安装需求设计的结构件。从实际使用场景来看,这类固定基座常应用在学生课程设计原型、小型物联网传感终端、桌面级实验装置的搭建中,能够将轻薄的开发板稳定承托,避免板体直接与桌面或安装面接触,减少引脚短路、焊盘磨损的风险。设计过程中优先匹配Arduino纳米板的外形轮廓,基座整体采用矩形平板结构,四个边角位置预留对应安装孔位,孔位位置严格对齐开发板的固定孔间距,既可以使用铜柱配合螺丝将开发板锁附在基座上,也能通过基座上的孔位将整个组件固定在型材框架、
设备壳体内部或者实验台面上,安装边界完全覆盖开发板的投影尺寸,不会出现板体悬空的情况。基座的厚度经过合理选型,既保证了足够的结构强度,在单侧锁附时不会出现翘曲变形,又不会过度增加整体安装高度,适配紧凑空间内的堆叠安装需求。板面做了平整化处理,没有多余的凸起结构,避免与开发板背面的贴片元件发生干涉,安装时不需要额外调整板体姿态,直接对齐孔位即可完成装配。在传感类项目搭建中,这类固定基座能够让整体布线更加规整,开发板不会因为接线拉扯发生位移,调试过程中插拔数据线、更换传感器模块时,板体保持稳定,不会连带周边接线松脱。不同于通用型万能安装板,这款基座的孔位完全针对Arduino纳米的尺寸做了匹配,不需要使用者自行测量打孔,
能够直接投入原型搭建使用,减少前期结构准备的工作量。基座边缘做了轻微的倒角处理,避免安装过程中锐边划伤线材或者操作人员手部,细节处理符合实验类工装的安全要求。对于需要将开发板嵌入小型设备外壳的场景,这款基座的外形尺寸可以直接作为壳体内部安装槽的设计参考,基座与板体组合后的总高度,也能为壳体内部的空间预留提供准确的尺寸依据,避免出现壳体合盖时挤压元件的问题。在多节点分布式传感测试场景中,使用统一规格的固定基座,能够让所有节点的安装方式保持一致,后期维护更换板件时不需要重新调整安装结构,提升搭建与维护的效率。
