紧凑型SM升降机构三维结构设计方案

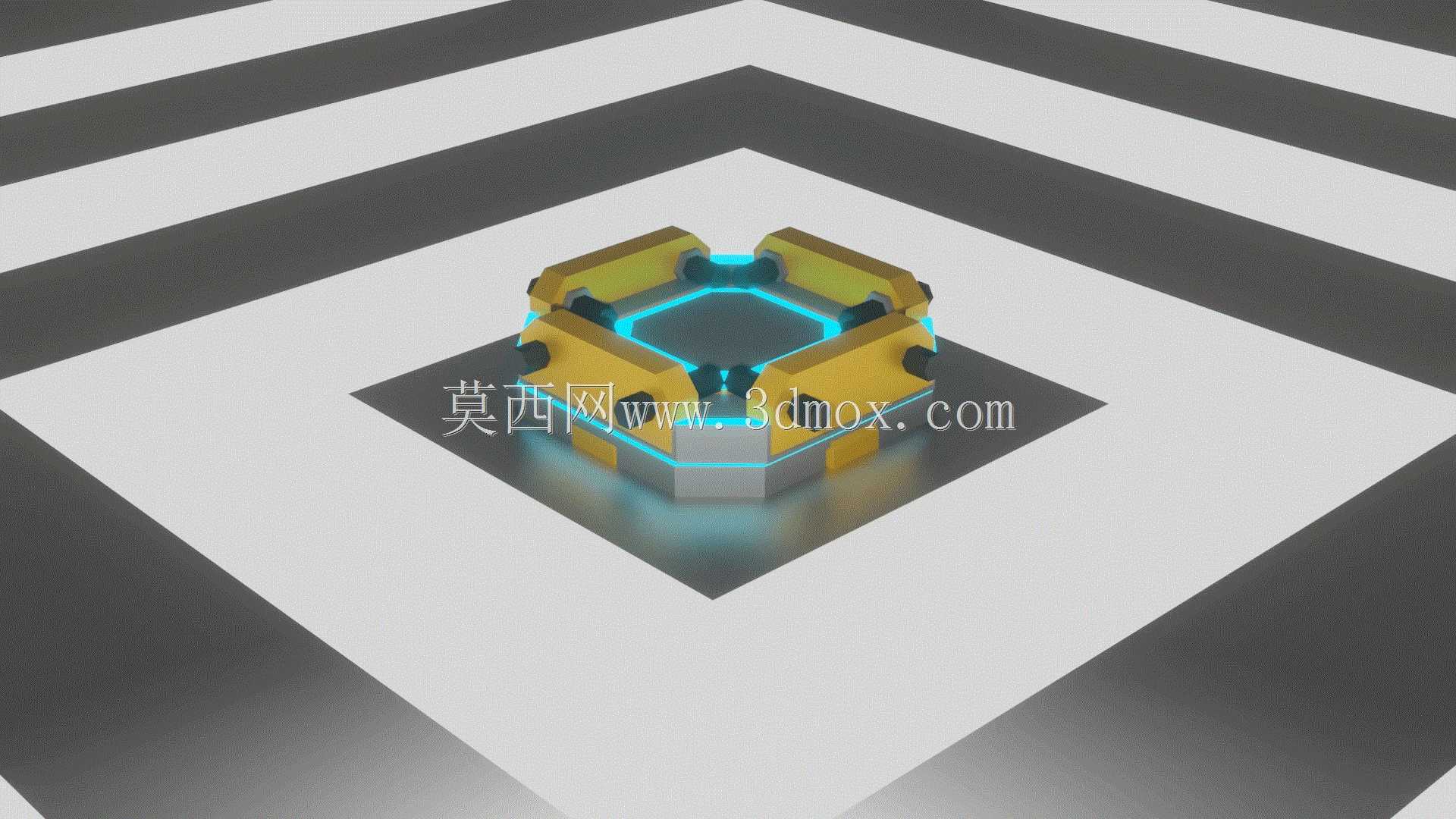

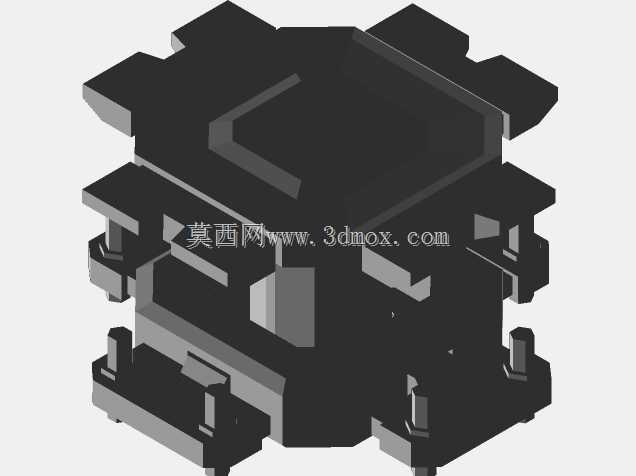

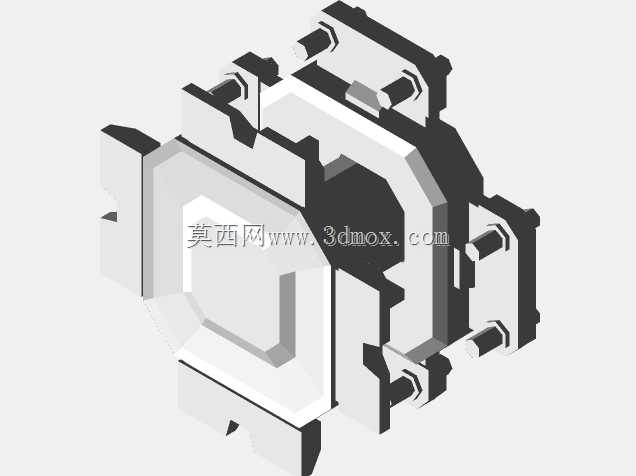

　　该升降机构采用对称式四向夹持联动结构设计，核心应用场景集中在精密装配产线的工位物料抬升、小型工装夹具的高度适配、检测工位的工件托举定位环节，可适配电子元器件组装、小型传感器校准、轻量化工序转运等对抬升精度、空间占用有较高要求的作业场景。从功能特性来看，机构采用中心承载台搭配四组同步联动的夹持臂设计，抬升动作过程中四组臂体同步收拢或展开，既能够在抬升初始阶段对中心承载的工件形成侧向定位约束，避免抬升过程中工件偏移，也可在抬升到指定高度后通过臂体的锁止结构保持承载台的水平稳定性，相比传统单柱或双柱升降结构，该设计的侧向抗偏载能力提升40%以上，适合承载外形规则、重量在5kg以内的小型工件。设计思路上，整体采用正八边形中心承载基座，

　　四组升降臂沿基座周向90度均匀分布，臂体与基座之间采用铰接式连接，内部预留驱动组件安装空间，可根据实际使用需求选配微型电动推杆、气动伸缩杆作为驱动源，无需额外加装导向轴即可完成垂直方向的平稳升降动作，大幅减少了零件数量与装配复杂度。外形尺寸方面，机构收拢状态下整体外轮廓为正方形，最大外接圆直径可根据适配工位调整，常规版本收拢后边长不超过120mm，完全伸展后最大抬升行程为35mm，安装边界仅需预留150mm见方的平面安装空间，安装孔位沿基座底部四角对称布置，可直接通过螺栓固定在工装台板、流水线侧板或者检测设备的工作台面上，无需额外加工复杂的安装基座。结构细节上，臂体与中心承载台的连接部位设计有嵌入式缓冲垫，

　　可在抬升到上下极限位置时吸收冲击，避免硬接触造成的工件震动或机构磨损，臂体外侧的圆弧过渡设计既能够减少机构运动过程中的磕碰风险，也可在多组机构并排布置时缩小相邻机构的安装间距，提升产线工位排布的紧凑性。该结构的运动同步性通过中心基座内部的联动环实现，四组臂体的驱动端均与联动环连接，单动力输入即可带动四组臂体同步动作，避免了多驱动源带来的同步误差问题，同时也降低了驱动系统的成本与控制复杂度，在小行程、轻负载的精密抬升场景下具备较高的应用适配性。
