车间手动液压剪式升降搬运小车结构

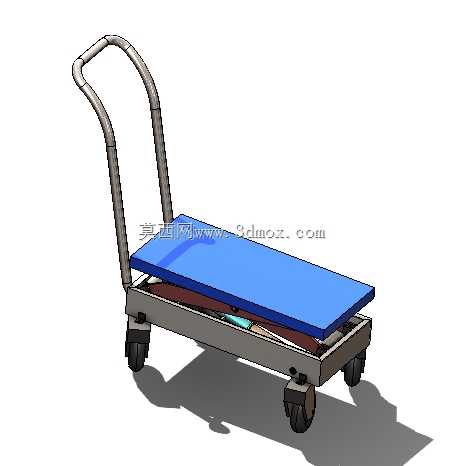

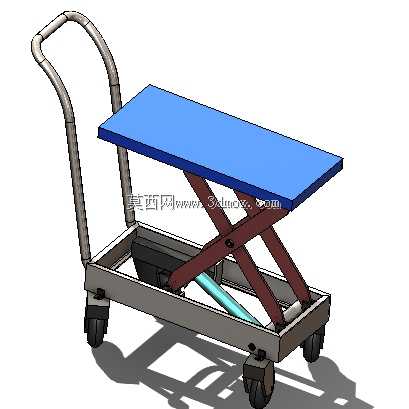

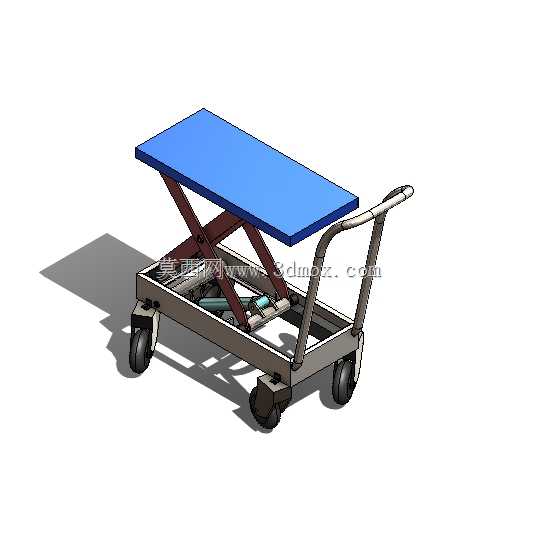

　　这款手动剪式升降搬运小车，主要面向生产车间内的短距离物料转运、工位间工件高度适配场景，可在装配线旁、仓储区、维修工位之间灵活移动，解决不同工位间的高度差对接问题，也可作为临时移动作业台承载小型工装、待装配零部件，避免操作人员反复弯腰取放重物，降低一线作业的劳动强度。从结构设计逻辑来看，整车采用底部框架承载的布局，底部矩形型钢焊接框架作为整机的安装基准，四个角部分别安装万向脚轮与定向脚轮组合，其中靠近推手侧的两个脚轮带刹车结构，停靠作业时可锁定轮体避免滑移，推手采用圆管弯制成型，握持高度符合成年人立姿操作的人机工程尺寸，推行时无需过度弯腰施力。中部剪叉臂采用对称双组铰接结构，铰接点处配置耐磨衬套减少反复升降的磨损量，

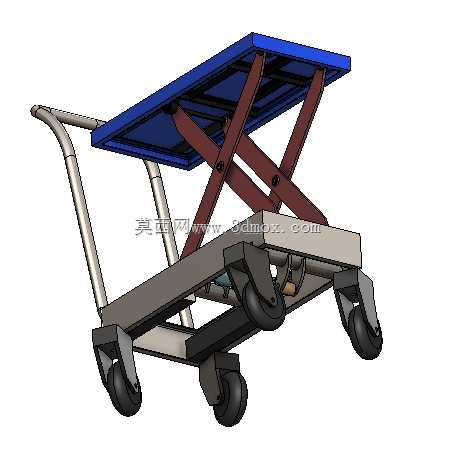

　　剪叉臂的下端分别与底部框架、滑动滑块铰接，上端与顶部工作台面的框架铰接，驱动单元采用卧式手动液压泵布置在底部框架中部，踩动踏板即可驱动剪叉臂展开抬升台面，卸压阀设置在推手附近，手部轻扳即可控制台面平稳下降，升降过程无卡滞，下降速度可通过卸压阀开度微调。顶部工作台面采用平板式结构，台面边缘做折边处理提升整体刚性，避免承载重物时出现板面变形，台面最大抬升高度接近1米，最低高度与常规手推车台面高度齐平，方便从地面栈板、固定工作台直接转运物料。整车的安装边界控制紧凑，整体宽度可满足车间内0.8米宽通道的通行需求，转弯半径小，可在设备排布密集的生产区域灵活转向，剪叉臂收拢后整机高度较低，可推入常规固定式工作台下方存放，减少闲置时的空间占用。

　　结构设计时充分考虑了承载工况的受力分布，剪叉臂的铰接点位置经过受力优化，在额定承载范围内各杆件的应力分布均匀，避免局部应力集中导致的结构变形，液压管路沿框架内侧布置，避免推行过程中被外部物件剐蹭破损，所有外露金属构件均做防锈涂装处理，适配车间内多粉尘、少量油污的使用环境。
