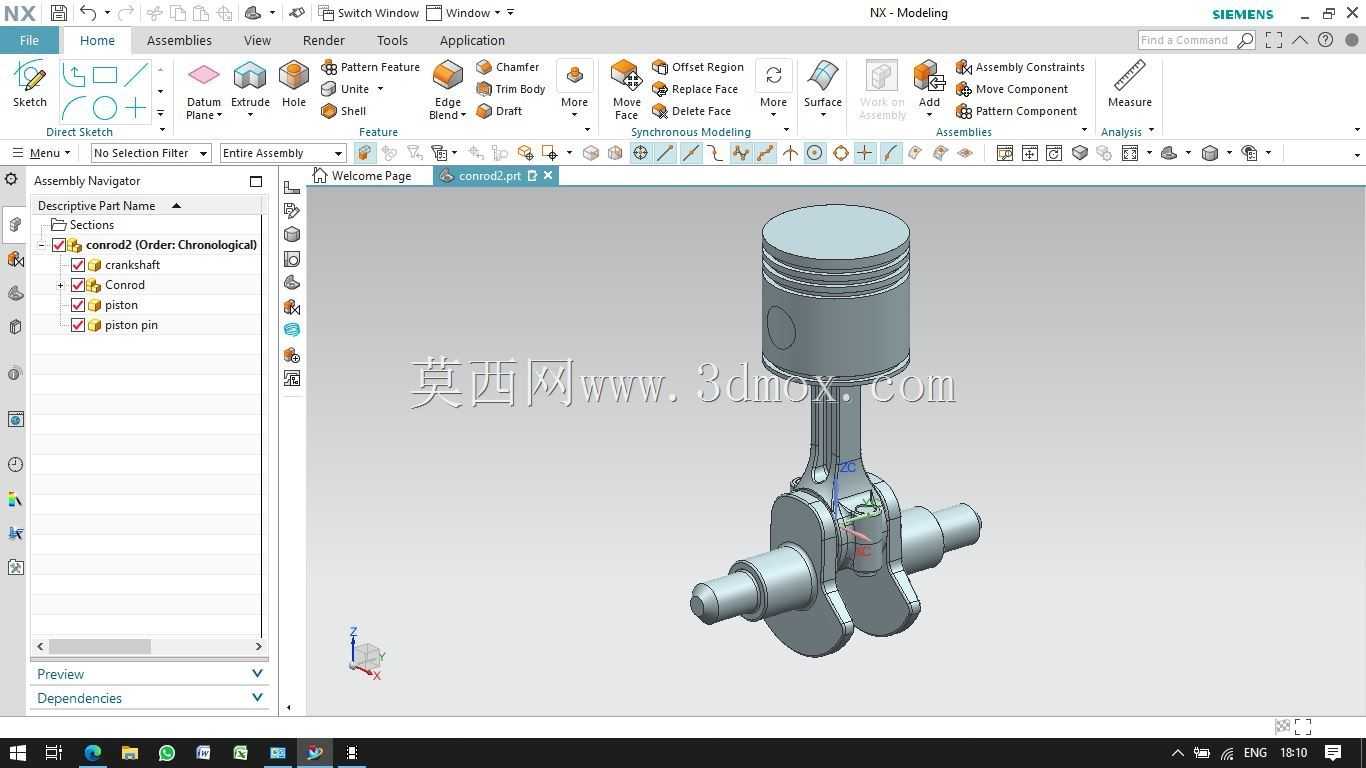

NX环境下单缸发动机曲柄连杆机构

　　这套单缸发动机机构模型，完整还原了内燃动力核心的运动传递逻辑，在小型通用动力设备、教学实训台架、农机动力单元的开发验证环节都有实际参考价值。日常做小型动力配套选型时，经常需要先理清缸内运动件的干涉边界，这套模型把活塞往复行程、曲柄回转半径、连杆摆角范围的配合关系做了完整呈现，不用从零开始搭建运动骨架就能快速校核安装尺寸。

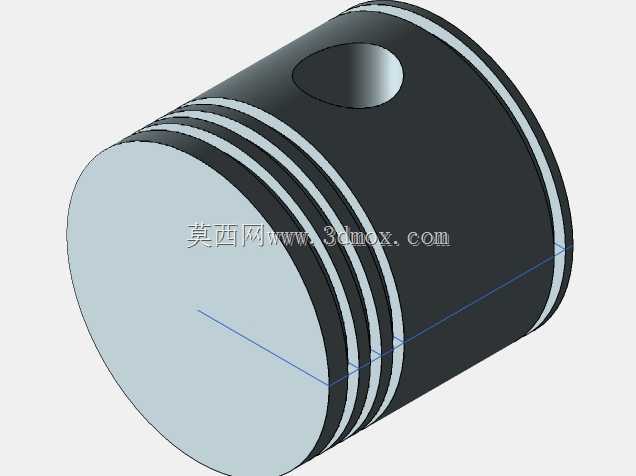

　　从功能实现逻辑来看，这套机构核心是把燃烧做功产生的活塞直线往复运动，通过连杆的铰接传递转换为曲轴的旋转扭矩输出，建模时特意保留了活塞销与连杆小头的配合间隙、曲柄销与连杆大头的转动副约束，能直接导入运动仿真模块做行程校核，不用额外重新定义运动副。做配套设计时要注意，活塞的外径尺寸直接对应气缸套的内壁配合公差，模型里活塞环槽的位置、宽度都按通用小型汽油机的常规参数做了还原，能直接参考做气缸盖的燃烧室避让设计。

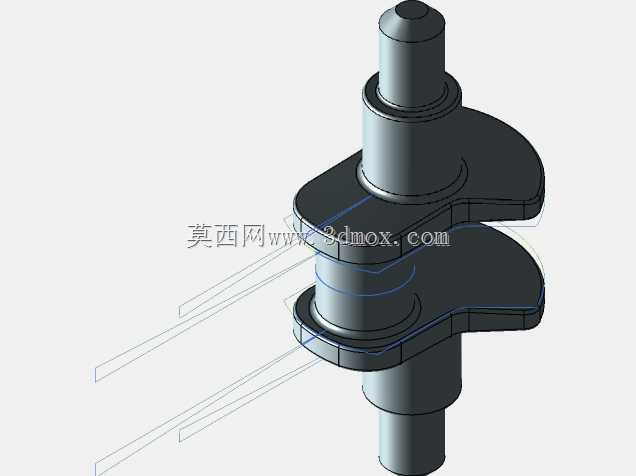

　　设计思路上没有做多余的外观包覆，直接把核心运动件的装配关系裸露呈现，方便结构工程师快速提取关键安装边界：曲轴主轴颈的同轴度基准、连杆大小头的中心距、活塞在上止点时的顶面高度，这些参数都是做整机布置时必须优先锁定的硬点。比如给小型便携发电机组做动力匹配时，曲轴输出端的键槽位置、飞轮安装端面的止口尺寸，都可以参考这套模型的配合关系做适配，避免出现运动干涉或者装配间隙不足的问题。

　　实际工程应用里，单缸机构的运动平顺性调校一直是小型动力开发的难点，这套模型里的曲柄配重块位置、连杆截面的抗弯结构都做了写实还原，能用来初步分析往复惯性力的平衡方向，不用等做物理样机就能提前预判振动量级。安装边界方面，曲轴箱体的主轴承座孔中心距、气缸体的连接螺栓孔位分布，都符合通用小型单缸动力的常规安装尺寸，做外围附件比如消音器、化油器的布置时，可以直接以这些硬点为基准做空间避让，减少后续改模的工作量。

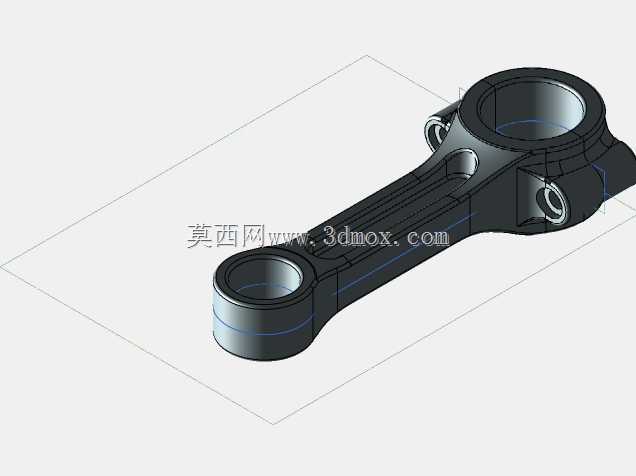

　　很多刚接触动力结构的工程师容易忽略连杆摆角对活塞侧推力的影响，这套模型里连杆在最大摆角位置时与气缸轴线的夹角做了合理控制，对应活塞裙部的承压面长度也做了匹配设计，能直观看到不同曲柄转角下的受力传递路径，不管是做教学演示还是做初始方案的结构验证，都能省去不少基础建模的重复工作。
