摆动传递式凸轮连杆组合运动机构

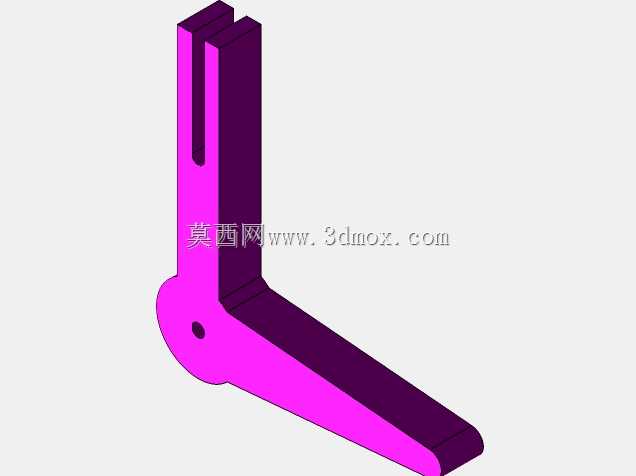

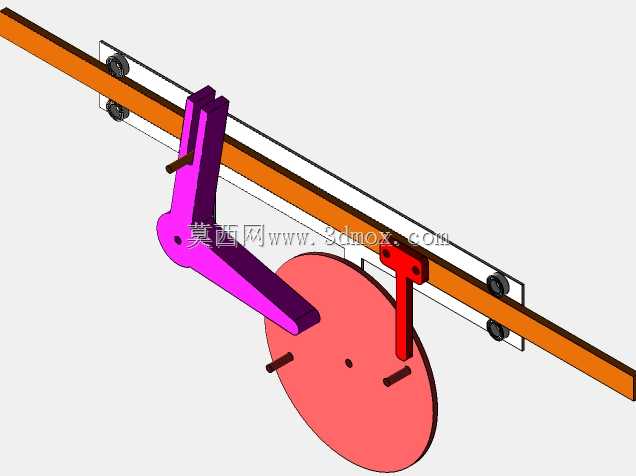

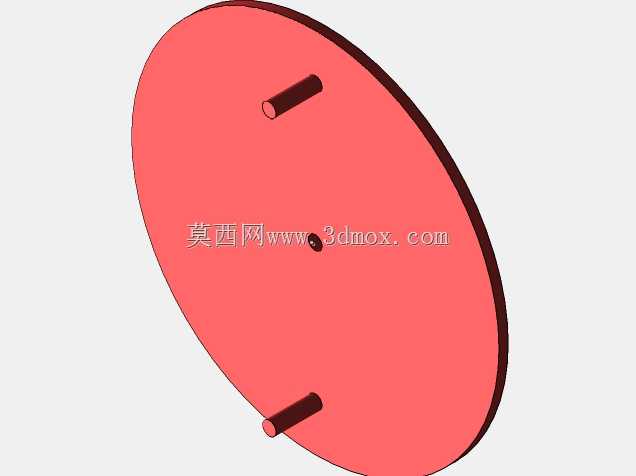

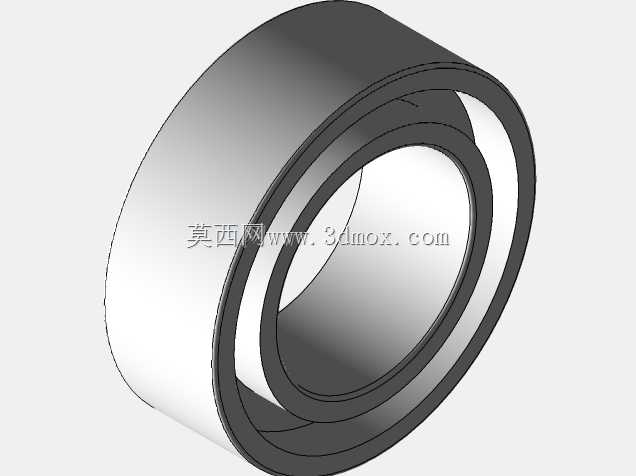

　　这套摆动传递机构在轻工包装、纺织机械、小型自动化送料工位中有着十分广泛的应用，核心作用是将圆盘构件的连续回转运动，通过连杆与拨块的配合，转换为滑轨上执行件的往复直线摆动输出，可直接驱动料仓拨叉、工位挡停块、轻载推料件完成周期性作业，不需要额外配置复杂的电控时序控制，纯机械结构即可保证动作节拍的稳定同步，在高速轻载的自动化工位中，相比气缸驱动的间歇动作，机械联动的结构不会出现气源波动导致的节拍错位问题，长期运行的动作一致性更有保障。从结构设计逻辑来看，这套机构采用了凸轮与连杆组合的传动方案，底部圆盘作为主动件，盘面偏心位置固定的圆柱销承担驱动输入，紫色异形连杆作为中间传动构件，一端与机架铰接形成固定回转支点，

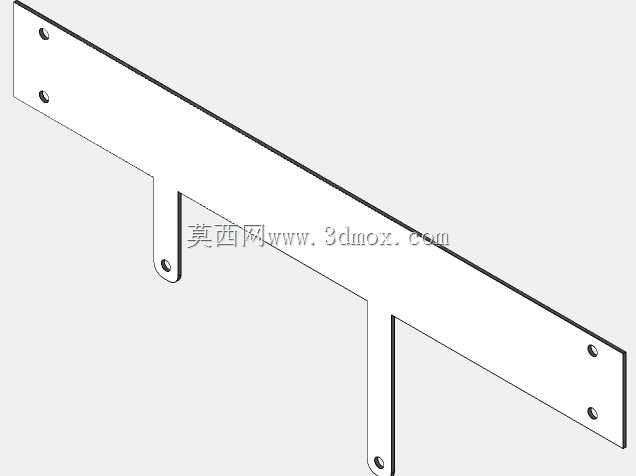

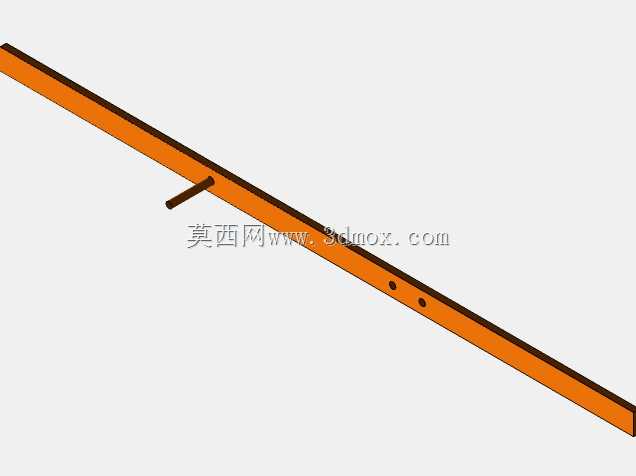

　　另一端设置有贴合圆盘轮廓的弧形接触面，同时通过拨槽与圆盘上的偏心销配合，当圆盘连续回转时，偏心销会带动连杆绕铰接支点做定角度往复摆动，连杆的摆动端同时驱动滑轨上的红色T型拨块，带动橙色长导轨上的滑动座完成直线方向的往复运动，整套传动链没有冗余的传动构件，动力传递路径短，运动副之间的摩擦损耗小，日常维护仅需要定期给铰接点、滑轨接触面补充润滑脂即可。在安装边界设计上，整套机构的安装基准为底部的安装平面，所有铰接支座、滑轨固定座都设置有同轴的安装定位孔，可直接通过螺栓固定在设备的安装基板上，不需要额外设计转接工装；滑轨采用标准的轻型直线导轨构型，滑动座与导轨的配合间隙可通过侧面的紧定螺钉调整，适配不同运行速度下的精度要求；

　　主动圆盘的中心轴可直接对接减速电机输出轴，也可通过同步带轮从设备的主传动链取力，安装时需要保证圆盘回转平面与连杆摆动平面、滑轨直线方向处于同一装配平面，避免出现运动卡滞、偏磨的问题。在功能特性上，这套机构的摆动行程可通过调整圆盘上偏心销的安装位置进行微调，偏心销距离圆盘中心的距离越大，连杆的摆动角度越大，对应的滑轨滑动座的直线行程也就越长，可适配不同行程需求的工位；连杆与圆盘接触的弧形面做了淬硬处理，长期往复接触不会出现明显的磨损凹陷，能长期保持运动轨迹的精度；滑轨两端设置有硬限位挡块，可避免滑动座超行程脱出，同时挡块表面粘贴有缓冲垫，降低往复运动到行程端点时的冲击噪音。在实际选型应用时，

　　需要根据工位的负载大小匹配对应厚度的构件板材，轻载工况下采用铝合金板材加工即可满足强度要求，若需要驱动稍大的负载，可将连杆、拨块、滑动座的材质更换为45号钢并做调质处理，提升构件的刚性，避免高速运行时出现构件形变导致的动作偏差。
