KTM摩托车后轮带制动盘轮组结构

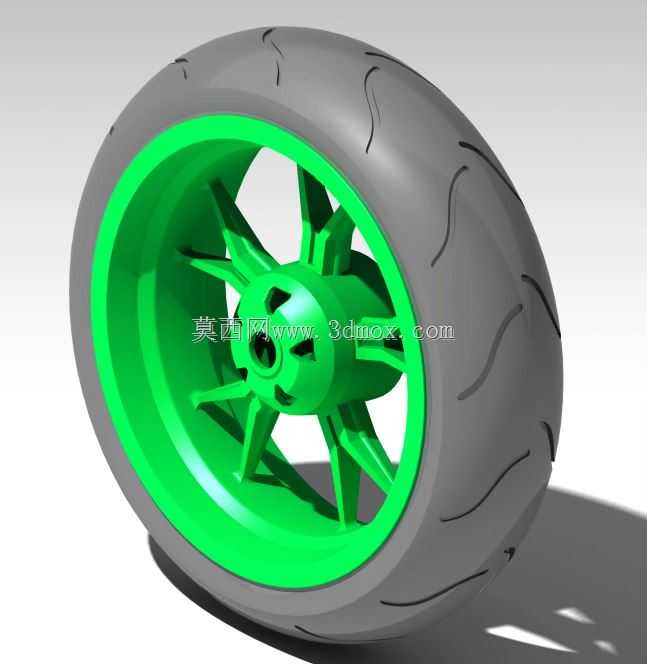

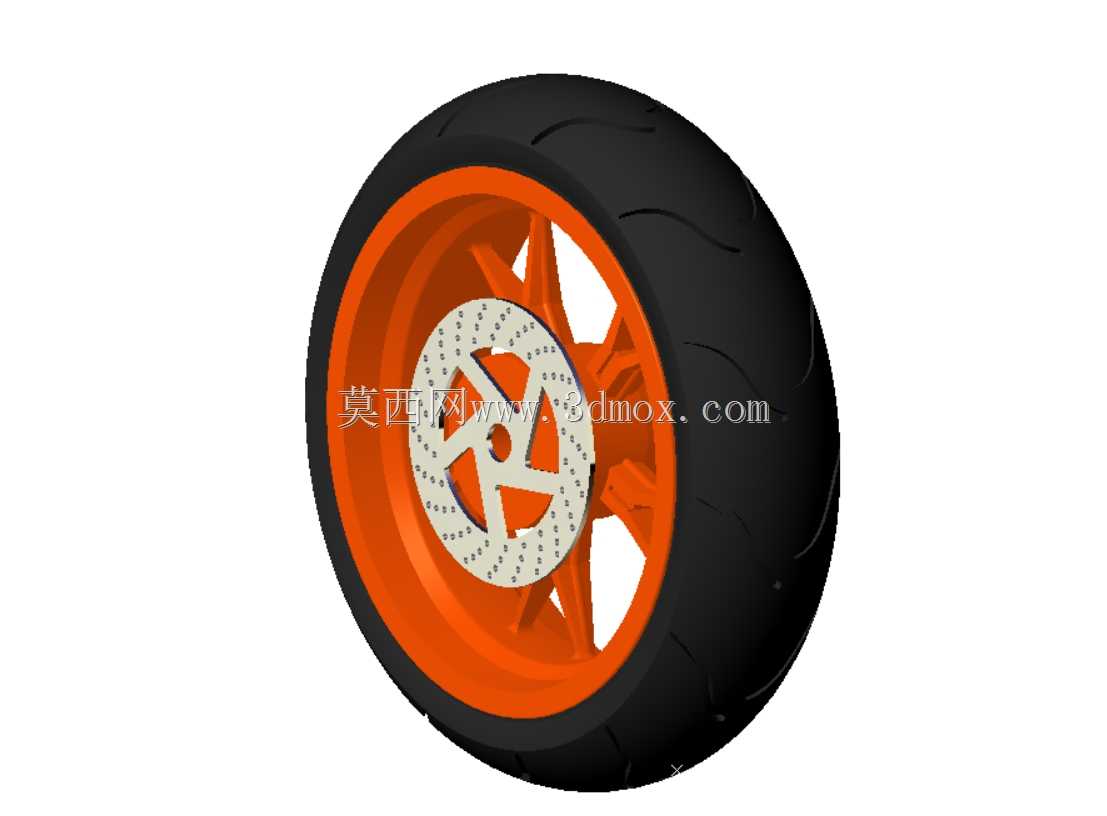

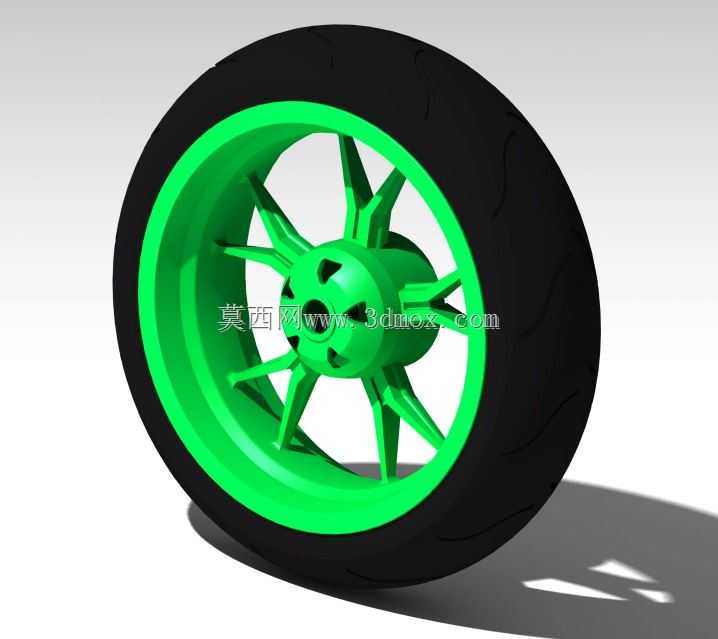

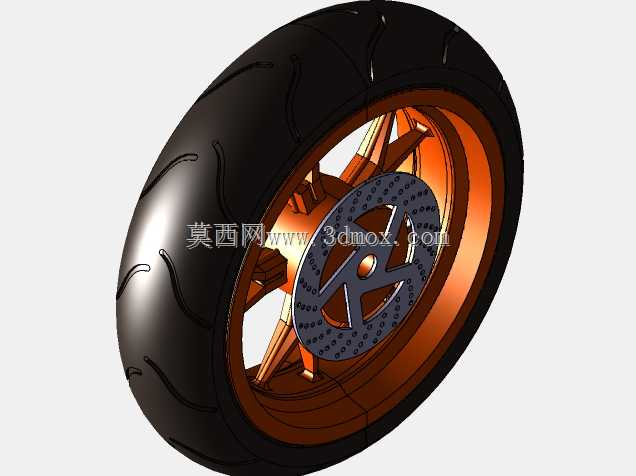

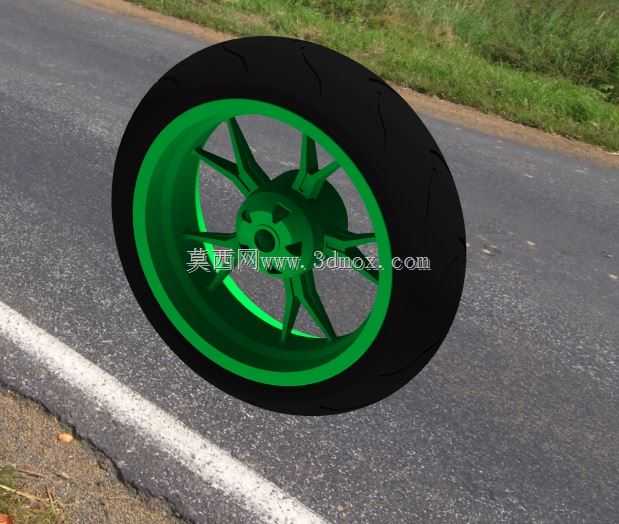

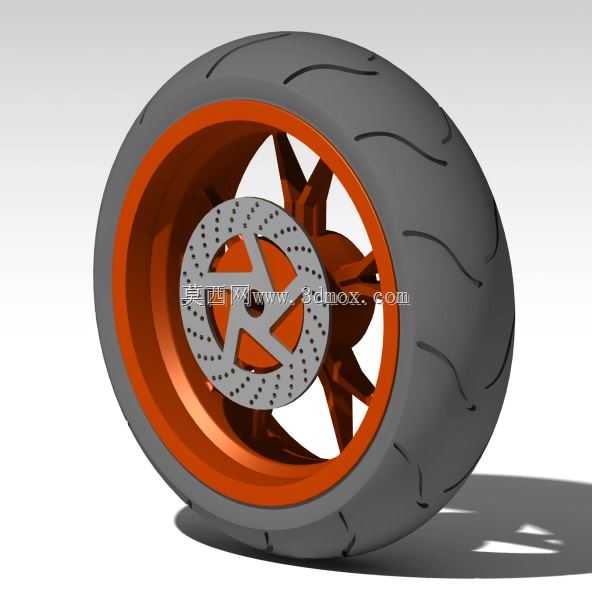

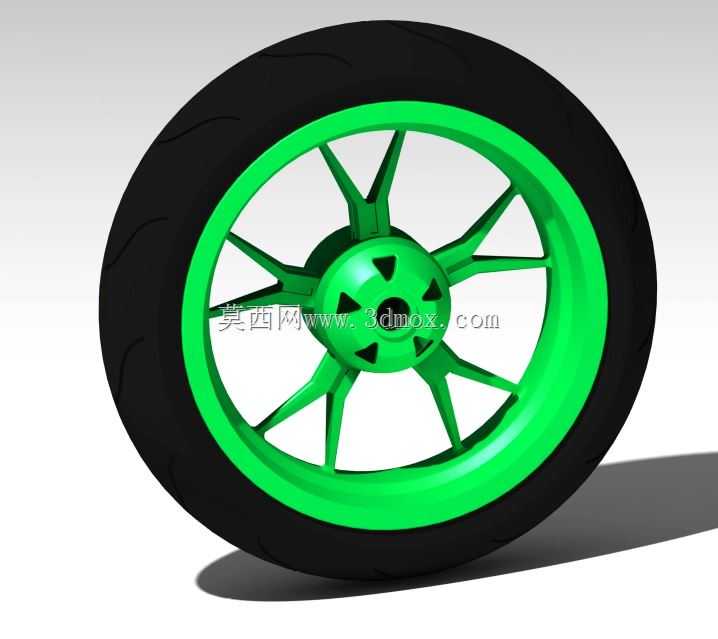

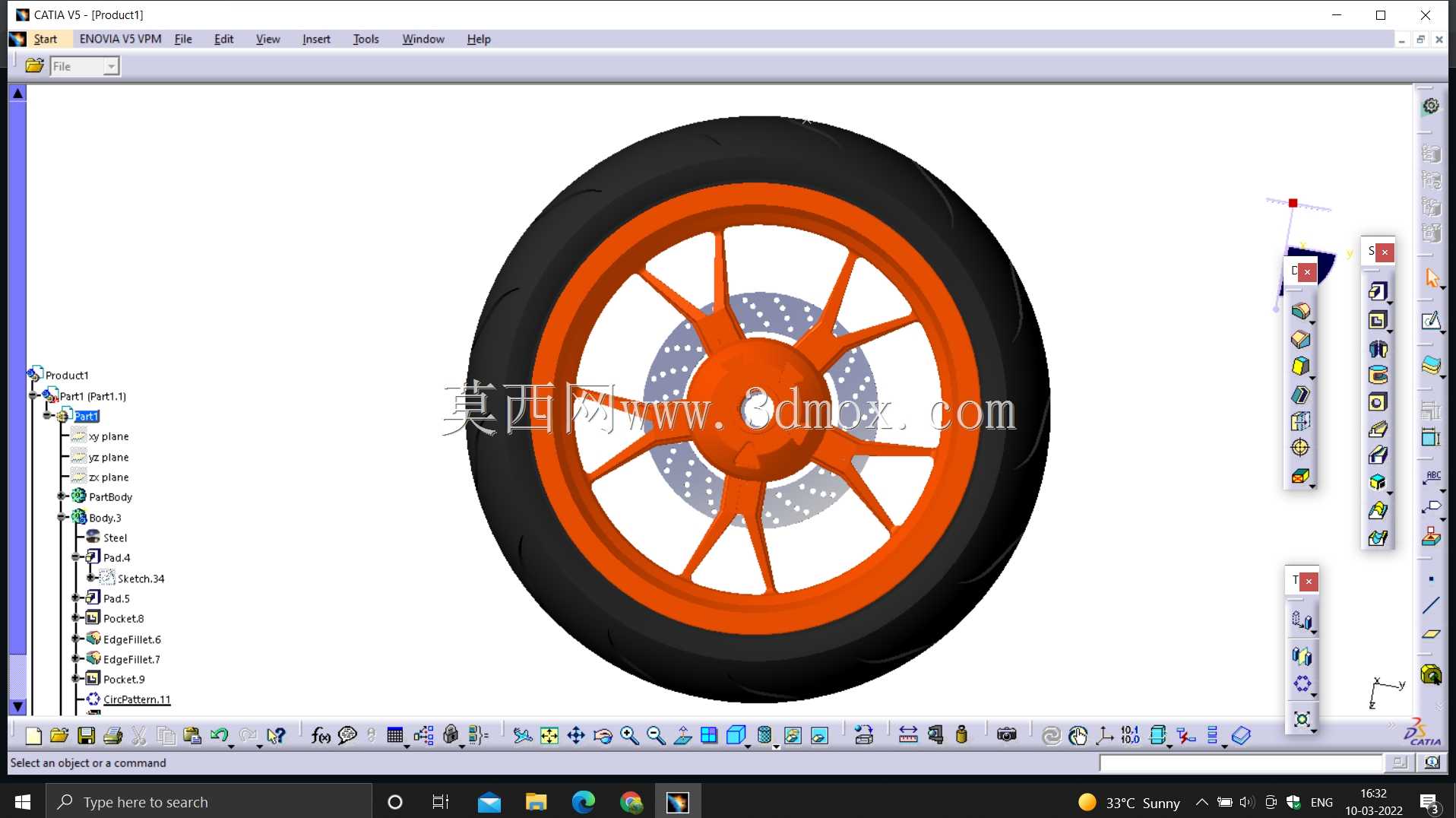

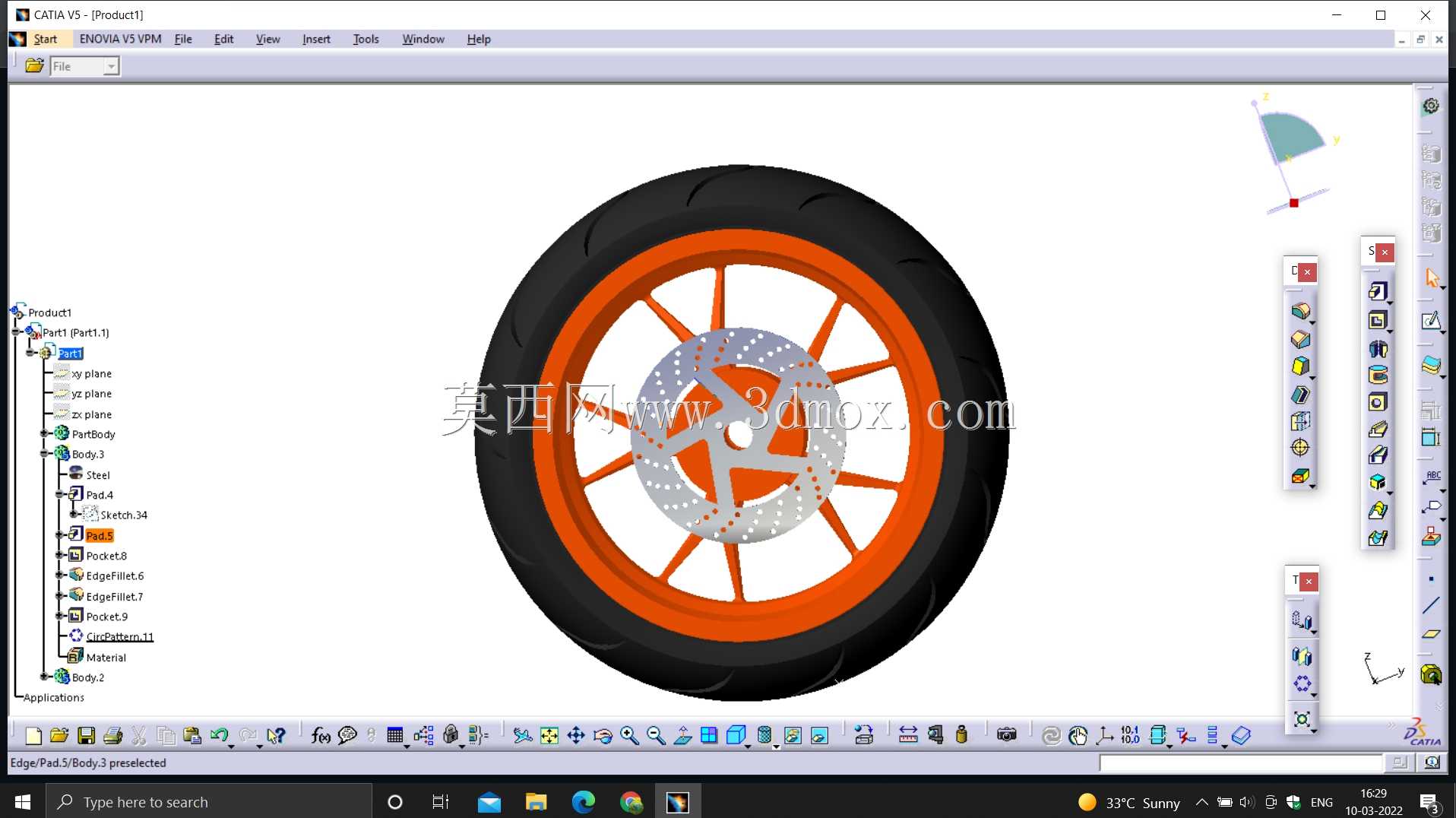

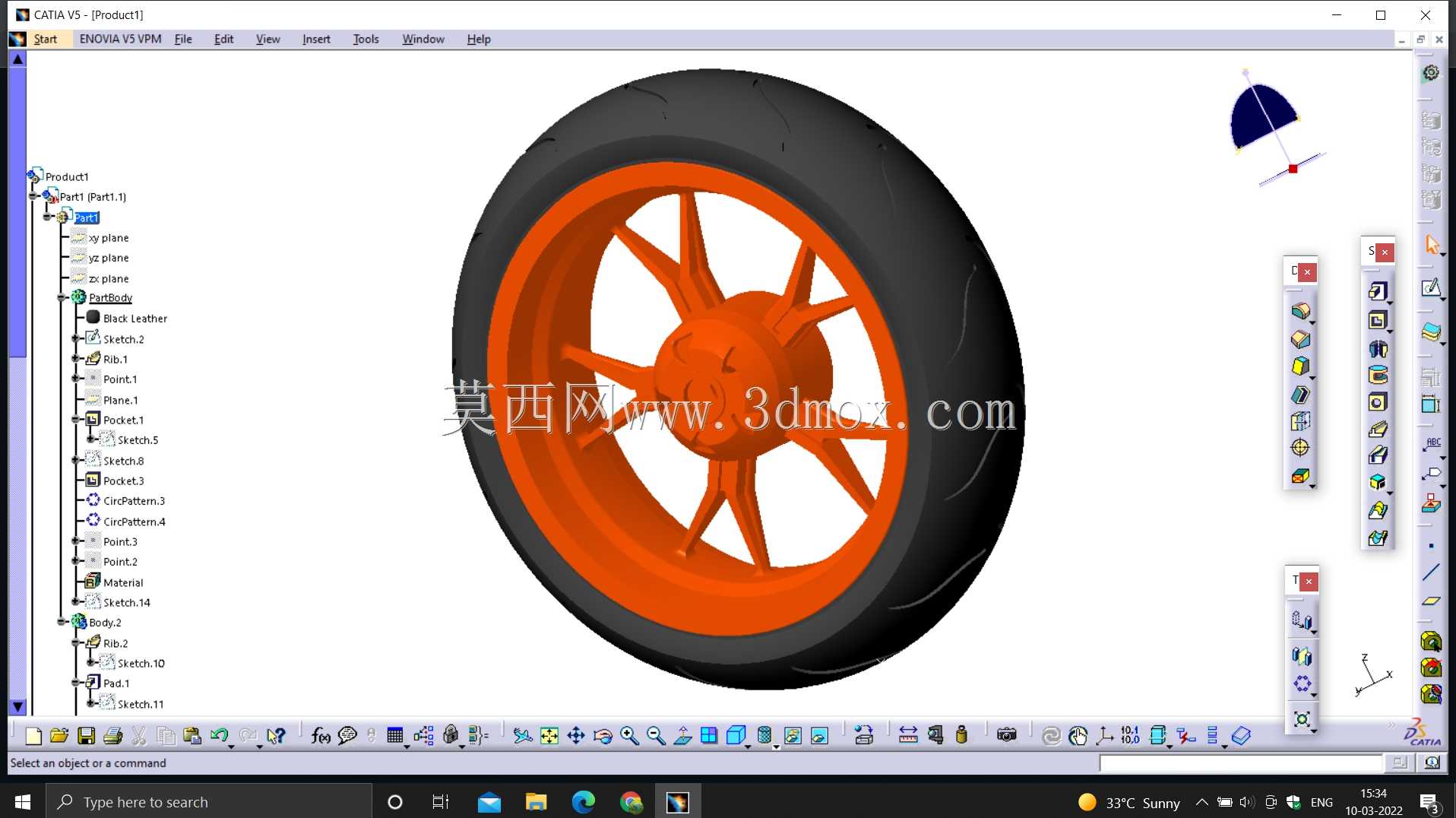

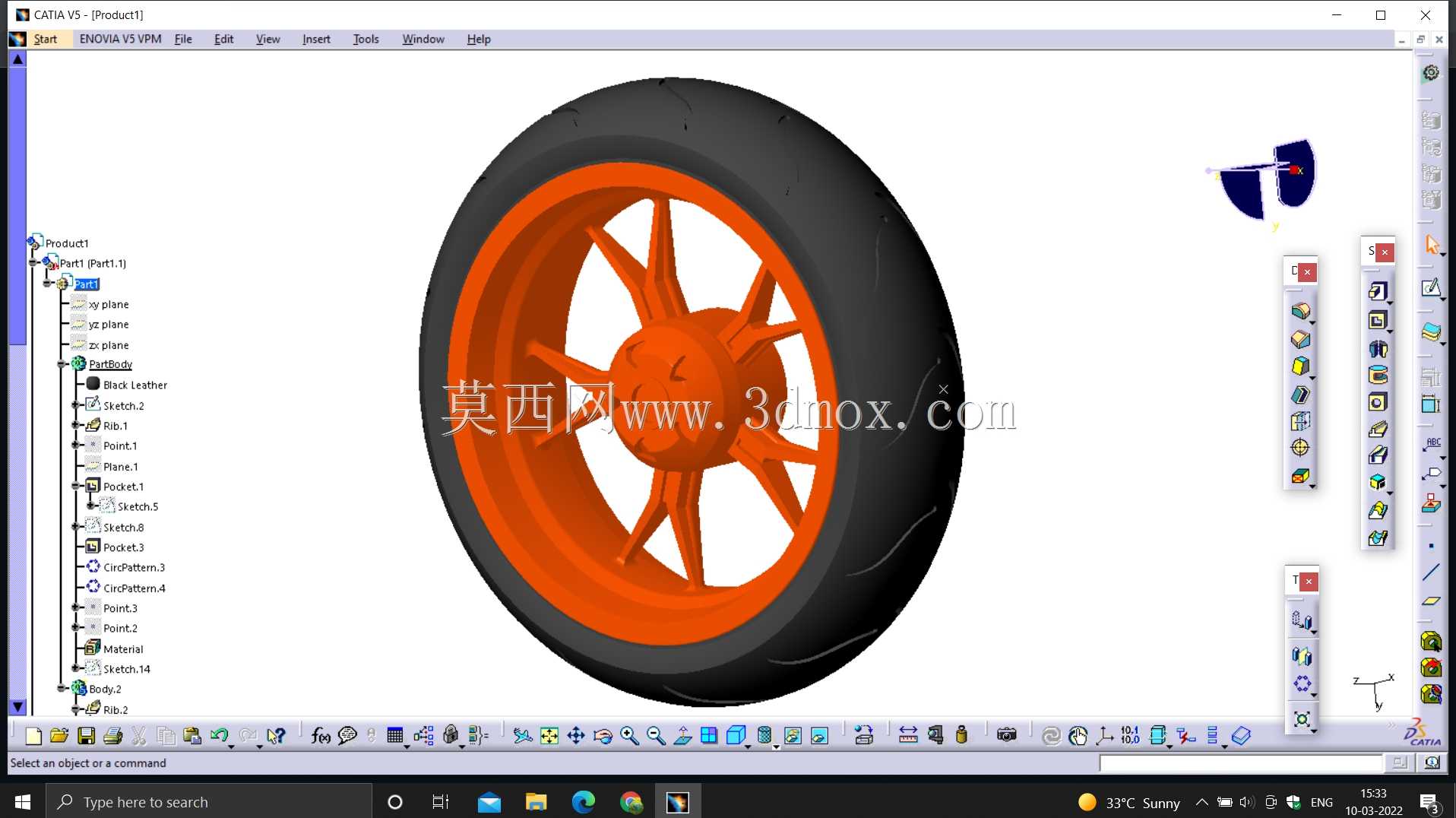

　　该轮组为大排量越野取向摩托车的后轮行走总成，核心适配KTM系列车型的后轴安装位，在整车结构中承担承载车身重量、传递驱动扭矩、提供路面抓附力、配合后制动系统实现减速的核心作用，是摩托车行走系统的关键组成部件。从实际应用场景来看，这类轮组多用于非铺装路面骑行、公路运动骑行场景，需要同时兼顾冲击承载、高速旋转动平衡、制动散热、轮胎抓地等多维度性能要求，设计过程中需要平衡结构强度与簧下重量的矛盾关系。轮组整体采用橙色辐条式铸铝轮辋搭配运动型半热熔轮胎的组合，轮辋的辐条采用镂空三角支撑结构，在保证径向、侧向抗冲击强度的前提下，尽可能削减非必要的结构重量，降低整车簧下质量，提升悬挂系统的响应速度，同时镂空结构也能为制动盘提供更好的通风散热条件，

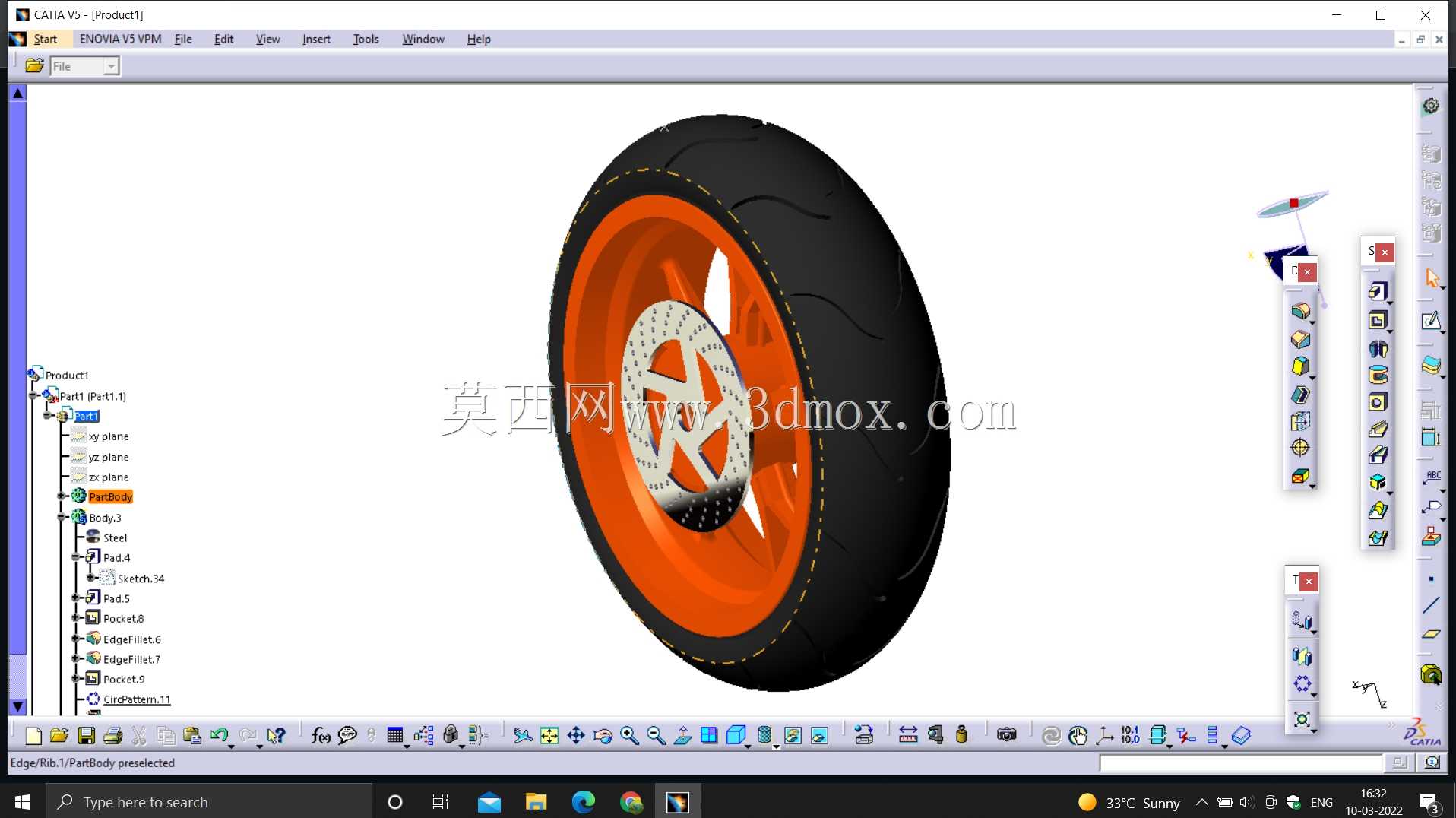

　　避免长时间制动后制动盘热衰减影响制动效果。轮胎采用块状运动胎纹设计，胎面的弧形轮廓适配摩托车压弯时的接地角度变化，胎纹沟槽的深度、走向经过针对性设计，既可以在干地状态下提供足够的接地面积，也能在湿滑路面快速排走胎面与路面之间的水膜，降低侧滑风险。制动盘采用浪花式通风结构，盘面上的钻孔一方面可以快速排出制动摩擦产生的粉尘，另一方面可以增加空气流通面积，提升散热效率，制动盘通过五颗固定螺栓与轮辋轮毂部位刚性连接，安装孔位的同轴度公差控制在0.02mm以内，避免高速旋转时出现制动抖动的问题。设计过程中，首先需要确定轮组的安装边界：后轴的安装孔径、轮组的整体偏距、链条传动的链轮安装位尺寸、与后摇臂的间隙余量都需要严格匹配整车参数，

　　轮辋的宽度适配对应规格的轮胎安装，胎圈座的尺寸公差符合轮胎安装的行业标准，保证轮胎充气后可以紧密贴合轮辋，不会出现高速脱胎的风险。轮辋的材质选用高强度铸造铝合金，经过T6热处理后具备足够的抗冲击韧性，能够承受非铺装路面骑行时的石块冲击、跳跃落地时的瞬时冲击载荷，同时铝合金材质的轻量化特性也能降低旋转惯量，提升车辆的加速、减速响应速度。轮胎内部的帘布层采用高强度尼龙帘线结构，胎侧的厚度经过优化，既可以抵御路面异物的穿刺，也能提供足够的侧向支撑力，在大倾角过弯时不会因为胎侧过度形变影响操控稳定性。整个轮组的动平衡精度控制在5g以内，高速旋转时不会出现明显的径向跳动，保证骑行过程中的平顺性，制动盘与制动卡钳的配合间隙预留合理，不会出现拖刹的问题，同时保证制动时的制动力传递直接，没有虚位。
