四缸发动机排气歧管结构设计

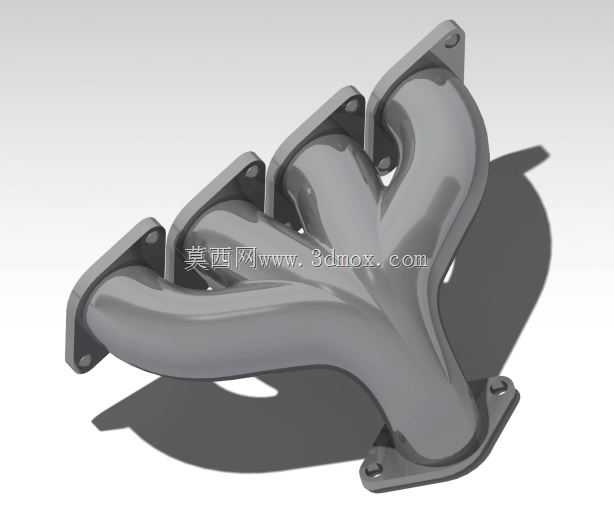

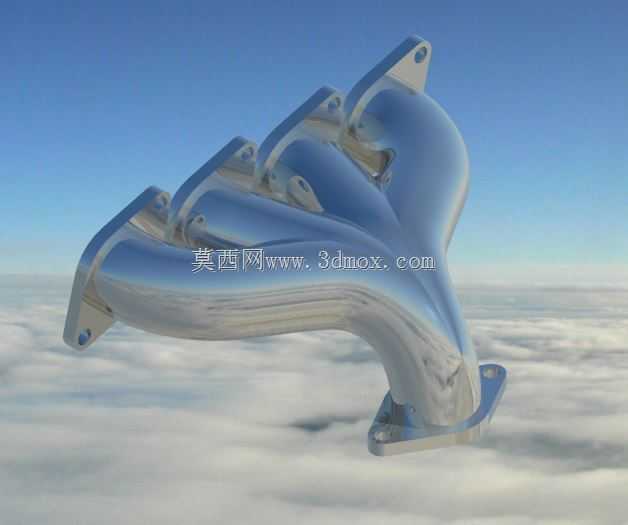

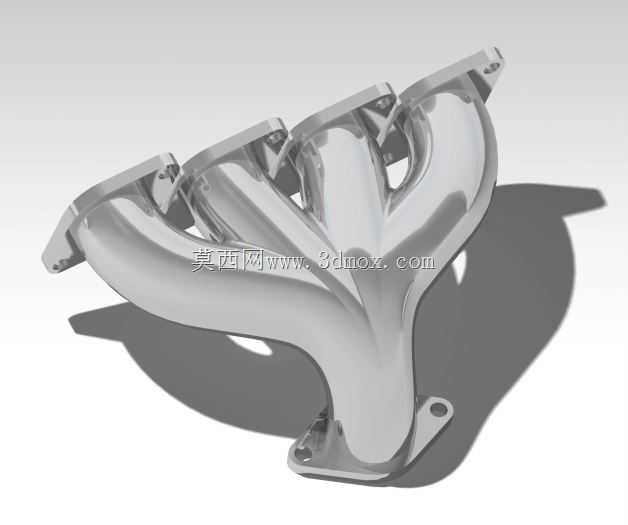

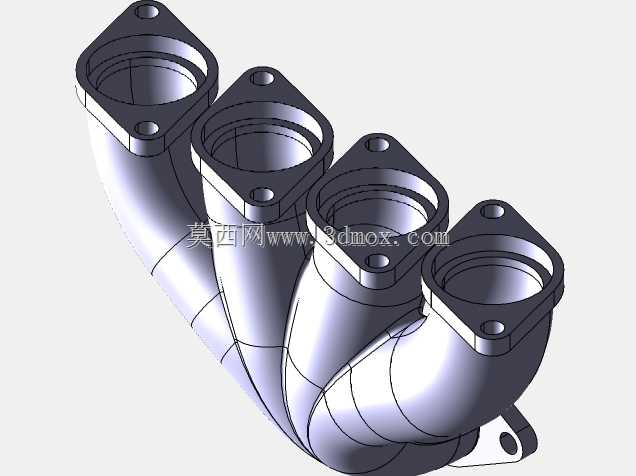

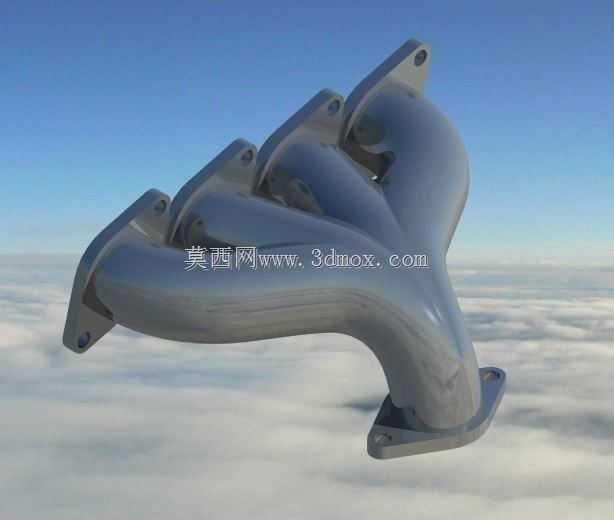

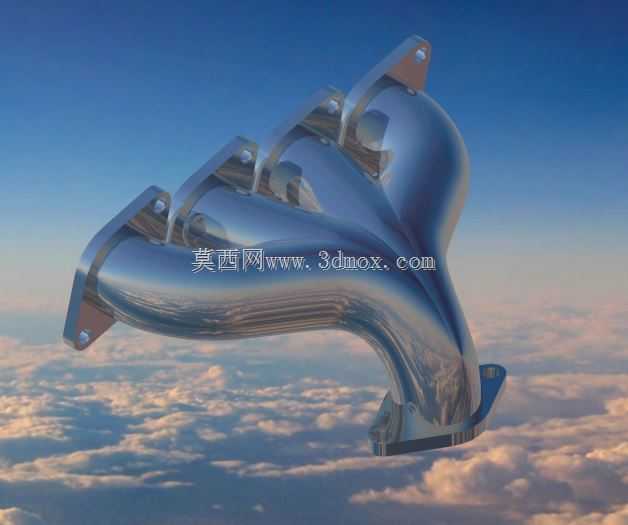

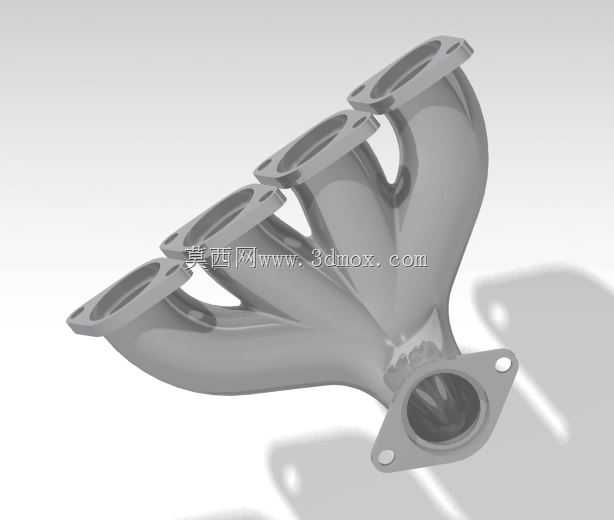

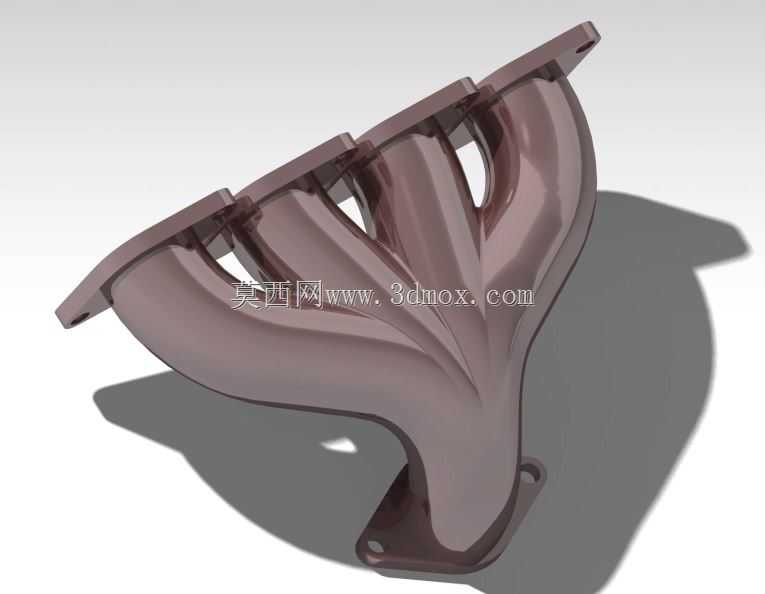

　　这款排气歧管的结构设计围绕多缸发动机排气效率优化展开，四个进气支管采用等长渐变曲率的流道布局，支管交汇区域做了平滑过渡的圆弧处理，避免排气气流在交汇处形成紊流、产生排气干涉，保障各气缸排出的废气能够顺畅汇入总排气通道，减少泵气损失，提升发动机的充气效率。从安装边界来看，四个支管的法兰端面分别对应发动机缸盖的排气口位置，法兰上预留的螺栓孔位严格匹配缸盖安装孔的中心距公差，端面加工精度满足密封要求，可配合排气密封垫实现与缸盖的紧密贴合，防止高温废气泄漏；下端总出口的法兰结构可直接对接三元催化器或者涡轮增压器的进气端，安装耳位的设计兼顾了装配便利性与结构强度，能够承受发动机运行过程中产生的振动与热变形应力。

　　材质选型适配铸铁或不锈钢铸造工艺，管壁厚度经过热负荷校核，既可以承受排气过程中的高温冲击，也能控制整体重量，避免给发动机排气侧增加过多额外负载。在实际应用场景中，这类排气歧管多用于小排量四缸涡轮增压发动机，搭载于家用乘用车、轻型商用车辆的动力系统中，核心作用是将各个气缸燃烧后排出的高温废气进行有序收集，引导废气进入后处理装置或涡轮端，其流道设计直接影响发动机的排气背压、涡轮响应速度以及低转速区间的扭矩输出表现。设计过程中需要反复校核各支管的长度差，将各缸排气到达交汇点的时间差控制在合理区间，避免相邻气缸的排气脉冲相互干扰，同时还要考虑热胀冷缩带来的形变余量，在支管弯折区域预留合理的形变空间，防止长期高温工作后出现开裂、

　　变形等失效问题。外形轮廓的设计充分利用了发动机舱的侧向安装空间，支管的弯折角度避开了周边的发动机附件、管线布局，不会与周边零部件产生装配干涉，整体结构紧凑，安装后可通过配套的隔热罩覆盖，减少高温排气对周边部件的热辐射影响。
