直线往复驱动用曲柄滑块传动结构

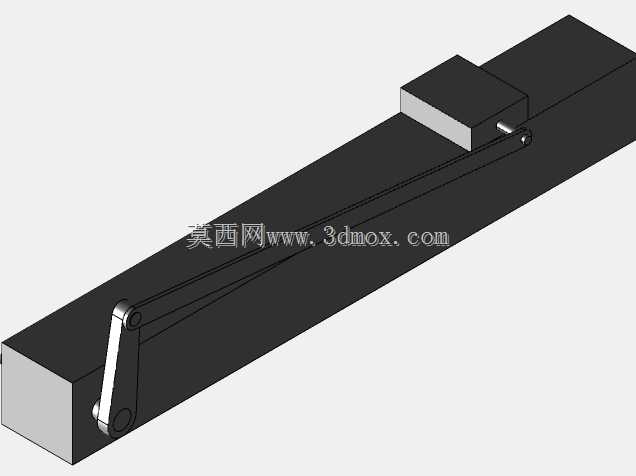

　　这套曲柄滑块传动结构，核心是将曲柄的连续回转运动转化为滑块的直线往复输出，在各类需要直线往复动作的工业场景中应用极广，比如小型送料机构、冲压工位的进给单元、检测设备的往复探头驱动，甚至部分轻工设备的推拉执行端，都能见到这类结构的变体。从实际使用角度看，这套结构的滑块部分采用长条形导轨基座作为安装载体，滑块与导轨的配合面预留了足够的滑动接触长度，能避免往复运动过程中出现卡滞、偏磨的问题，曲柄端的铰接位置做了同轴度约束设计，连杆两端的铰接孔位公差控制在合理区间，既保证转动灵活，又不会出现过大的回程间隙。设计这套结构的时候，首先要确定的是滑块的行程范围，也就是曲柄回转中心到曲柄销的中心距，这个尺寸直接决定了滑块的最大往复位移，

　　实际选型时要匹配执行端需要的动作行程，留10%左右的余量避免机构走到死点位置出现卡阻。安装边界上，长条形基座的底面是整个结构的安装基准面，预留了对应的安装孔位，可以直接固定在设备的安装平台上，不需要额外做复杂的转接工装，曲柄的动力输入端可以直接连接减速电机的输出轴，也可以通过同步轮、齿轮组接入设备的主传动链。结构的功能特性上，这套传动属于刚性传动，相比带传动、链传动的往复驱动，传动精度更高，响应速度更快，只要铰接位置的润滑到位，长期运行的稳定性很有保障，不会出现传动打滑、丢步的问题，适合对往复动作位置精度有一定要求的工位。设计过程中还要考虑连杆的长度配比，连杆长度和曲柄半径的比值不能过小，否则会导致滑块运动过程中的侧向分力过大，

　　加剧导轨和滑块的磨损，一般这个比值控制在3到5之间是比较合理的区间，这套结构的尺寸配比就符合这个工程经验值，运行过程中滑块对导轨的侧向压力控制在合理范围内，能有效延长易损件的更换周期。另外整个结构的外形是狭长型布局，横向占用空间小，很适合集成在设备内部的狭窄安装空间里，不需要预留太大的避让区域，对于紧凑型设备的结构布局非常友好。
