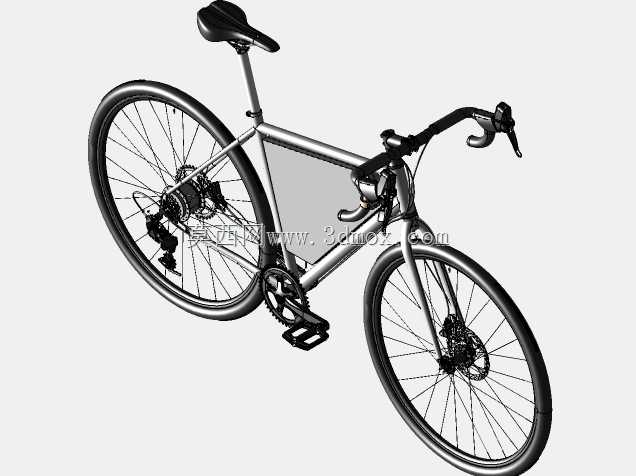

弯把碟刹再生制动公路自行车结构设计

　　这款再生制动自行车的三维结构设计，核心围绕城市通勤与中短途骑行场景的动能回收需求展开，区别于传统公路车仅靠摩擦片制动的结构逻辑，在花鼓位置集成了动能回收模块，可在制动过程中将车轮转动的动能转化为可存储的电能，为车载照明、码表等附属用电设备供电，减少骑行过程中额外的能源消耗，也能降低长距离下坡时制动系统的热负荷，提升制动可靠性。从整体结构布局来看，车架采用经典的钻石型三角受力结构，上管、下管与座管的管径配比经过受力仿真优化，在保证侧向刚性的同时控制整体重量，弯把设计适配公路骑行的俯身姿态，把位预留了变速、制动以及动能回收模块的控制按键安装位，无需额外打孔改造即可完成操控组件的装配。轮组采用前后碟刹配置，

　　碟片安装座与花鼓的同轴度公差控制在0.02mm以内，避免制动过程中出现蹭碟问题，再生制动模块与碟刹卡钳采用并列安装布局，不会干涉原有碟刹的制动行程，两套制动系统可独立工作，即便动能回收模块出现故障，传统机械碟刹仍可提供足够的制动力，满足骑行安全要求。传动系统采用单盘多速的后变速结构，牙盘与曲柄的连接采用标准方榫接口，适配市售多数规格的脚踏组件，后拨安装位符合通用山地公路车的尾钩标准，后期维护更换配件无需定制特殊规格零件。座管采用可调节深度的快拆锁紧结构，适配不同身高的骑行者调整坐姿，鞍座的安装导轨宽度为标准43mm，可兼容多数市售运动自行车鞍座。整车的安装边界方面，整车长度控制在1720mm以内，车把宽度为420mm，

　　可满足多数城市非机动车道的通行宽度要求，轮径采用700c标准规格，外胎安装间隙预留了32c的宽度空间，用户可根据骑行路况更换不同宽度的外胎，无需调整车架叉脚位置。设计过程中对各部件的运动干涉做了全行程仿真校验，包括前轮转向最大角度下前叉与车架下管的间隙、后轮跳动过程中轮胎与车架后上叉的间隙、曲柄转动过程中与链罩的间隙，均预留了至少5mm的安全余量，避免实际装配使用中出现部件磕碰磨损的问题。车架的走线孔位采用内走线设计，变速线、刹车线以及动能回收模块的线路均可从车架管内部穿过，既降低了风阻，也能减少线路长期暴露在外的老化磨损问题。
