活塞与气缸曲柄连杆组合结构设计

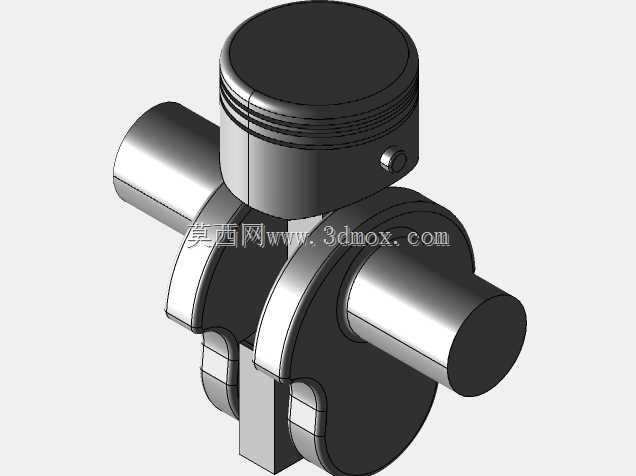

　　这套活塞与气缸组合结构，是往复式动力设备核心做功单元的具象化三维呈现，日常在小型内燃机、往复式压缩机、气动执行机构的结构设计环节，常作为核心参考结构出现。从实际工程应用来看，该结构承担着能量形式转换的核心作用：在内燃机场景中，气缸内工质燃烧膨胀推动活塞做直线往复运动，通过曲柄连杆机构将直线动能转换为曲轴的旋转扭矩输出；在压缩机场景中则反向运作，曲轴输入旋转动力，带动活塞在气缸内完成压缩工质的动作。结构设计上，活塞头部预留了多道环槽结构，用于安装气环与油环，气环负责密封气缸内的高压工质，避免做功过程中出现压力泄漏，油环则负责刮除气缸壁面多余的润滑油，防止润滑油进入燃烧室造成积碳或工质污染。活塞销孔采用浮动式设计思路，

　　销座位置做了局部加厚处理，可承受活塞往复运动过程中传递的交变冲击载荷，避免应力集中导致的结构失效。曲柄部分采用分体式连杆盖设计，通过螺栓锁紧将连杆大端固定在曲柄销上，这种设计既方便装配阶段的部件安装，也能在后期维护时快速拆解更换磨损部件，无需整体更换曲轴组件。曲轴主轴颈做了等直径设计，适配常规标准滑动轴承的安装尺寸，安装时需保证主轴颈的同轴度公差控制在0.02mm以内，避免高速运转时出现偏磨、振动超差的问题。气缸内壁与活塞的配合间隙按照不同工况预留了合理范围，常温装配状态下，铝合金活塞与铸铁气缸的配合间隙控制在0.03-0.05mm区间，既保证热机状态下活塞膨胀不会出现卡滞，也能避免冷机状态下间隙过大导致的敲缸、密封失效问题。

　　整个结构的安装边界需重点关注曲轴轴向窜动量，装配时通过止推片将轴向间隙控制在0.1-0.2mm，同时要保证连杆运动平面与曲轴轴线的垂直度，避免运转过程中出现偏磨、异响等故障。从建模逻辑来看，各部件的配合面均做了公差匹配设计，活塞裙部采用了微椭圆型线处理，抵消活塞在侧压力、热膨胀作用下的变形量，保证往复运动过程中的顺滑性，这类细节处理完全贴合实际工程中的设计规范，可直接用于教学演示、结构方案评审、有限元分析前的模型预处理等场景。
