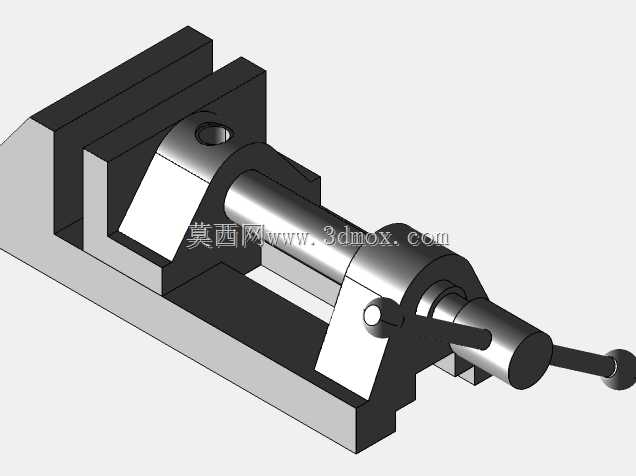

机加工手动夹紧台钳三维结构

　　这款手动台钳是钳工工位、小型机加工场景里最常用的夹持工装，日常用来固定待加工的小型工件，不管是锉削、划线、钻孔还是小型零件的修配作业，都能通过它提供稳定的夹持力，避免工件在加工过程中出现位移、窜动，影响加工精度甚至引发安全隐患。从结构设计来看，它采用固定钳身搭配活动钳身的经典布局，固定钳身底部预留了安装孔位，可以直接通过螺栓固定在钳工工作台或者机床辅助台面上，安装边界需要匹配工作台的T型槽间距，常规安装时要保证钳口方向与作业人员操作位呈合适角度，方便施力操作。活动钳身通过丝杠传动实现进给，丝杠与固定钳身的配合段采用梯形螺纹设计，具备良好的自锁性能，夹紧工件后不会因为加工过程中的振动出现松脱，摇臂的长度经过力学核算，

　　手动转动摇臂时不需要施加过大的力就能获得足够的夹紧力，同时摇臂末端的球头设计贴合手掌，长时间操作也不容易产生疲劳感。钳口部分设计了可更换的齿面钳口板，通过内六角螺钉固定在钳身上，当钳口齿面磨损后可以直接拆卸更换，不需要整体更换钳身，降低了工装的维护成本，齿面的纹路经过优化，夹持硬质金属工件时能增大摩擦力，同时不会在工件表面留下过深的夹痕，针对表面精度要求高的工件，也可以更换为光面或者带软质垫层的钳口板，避免夹伤工件表面。整个结构的传动路径非常直接，转动摇臂带动丝杠旋转，丝杠驱动活动钳身沿固定钳身的导轨面做直线往复运动，导轨面采用矩形导轨结构，导向精度高，承载能力强，活动钳身与导轨的配合间隙可以通过侧边的调节螺钉进行调整，

　　长期使用出现磨损后可以通过调节间隙来保证夹持精度，避免活动钳身上翘或者歪斜，导致夹持工件时出现角度偏差。在实际应用中，这类台钳除了常规的钳工工位使用，也可以搭配小型钻铣床、台式钻床使用，作为机床的辅助夹持工装，用来固定小型异形工件，安装时需要保证钳身的水平度，避免因为安装倾斜导致钻孔、铣削时出现角度误差。整体外形尺寸适配常规的工作台安装空间，不会占用过多的工位面积，同时钳口的开合行程覆盖了绝大多数小型零件的夹持需求，从几毫米的小型销类零件到百余毫米的块状零件都能稳定夹持。设计过程中充分考虑了工装的耐用性，所有受力部件都采用了合理的壁厚设计，固定钳身的底座部分做了加强筋结构，在承受较大夹紧力时不会出现形变，丝杠的直径匹配最大夹紧力的载荷要求，不会因为过载出现弯曲变形，各个转动配合部位都预留了润滑注油空间，日常维护时只需要定期加注润滑脂，就能保证丝杠传动的顺畅，避免卡滞。
