六自由度多关节工业机械臂结构设计

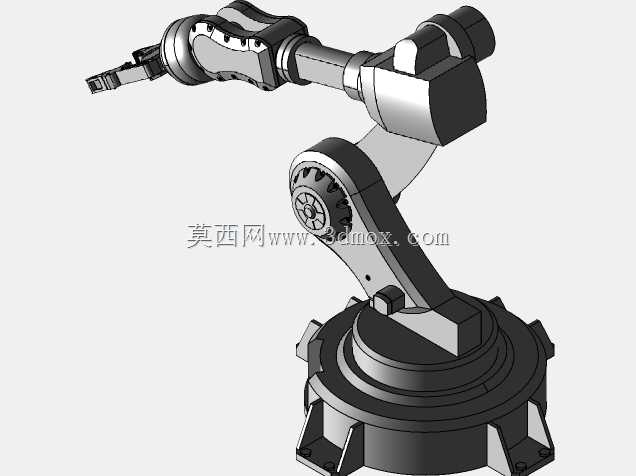

　　这款六自由度关节式机械臂的结构设计，核心围绕工业现场多工位柔性作业需求展开，可覆盖电子元器件装配、小型工件上下料、涂胶轨迹作业、检测工位转运等多类生产场景，适配3C制造、小型五金加工、实验室自动化集成等领域的工位布局要求。从结构设计逻辑来看，整机采用串联多关节布局，底座采用带安装定位凸缘的盘式结构，安装面预留均匀分布的螺栓固定孔位，可直接匹配生产线旁的设备安装台架或移动AGV搭载平台，底座内部预留关节驱动组件的安装腔体，可容纳伺服驱动单元与传动结构，保证整机底部安装的稳定性，避免大臂展运动时出现倾覆风险。肩部关节采用大跨距铰接结构，内置齿轮传动副实现大臂的俯仰摆动，大臂段采用箱型轻量化结构设计，

　　在保证结构刚性的前提下降低运动段的整体重量，减少关节驱动的负载冗余，提升运动响应速度。肘部关节衔接大臂与小臂段，同样采用回转铰接结构，配合小臂段的回转自由度，可实现工作范围内任意空间点位的姿态调整，腕部设置末端执行器安装法兰，可适配夹爪、吸盘、焊枪、涂胶头等多种作业末端，满足不同工序的快速换型需求。整机六个自由度的运动范围经过反复校核，可实现半径覆盖范围内无死角的点位到达，各关节的运动限位结构集成在关节铰接处，避免超程运动带来的结构干涉与设备损坏，传动路径上的齿轮啮合间隙经过优化设计，既保证运动传动的精度，又预留合理的润滑与热胀间隙，降低长期运行的磨损量。从安装边界来看，底座安装孔的分布尺寸适配常规工业设备的安装台板规格，

　　整机收缩状态下的占地尺寸紧凑，不会占用过多生产线旁的操作空间，最大臂展状态下的运动包络线经过仿真验证，可避开常规工位的周边设备干涉区域，适合在现有生产线的改造升级中直接集成，无需对原有工位布局做大规模调整。设计过程中对各关节的受力状态做了有限元校核，在额定负载工况下，大臂与肘部结构的形变量控制在精度允许范围内，可保证末端作业的重复定位精度满足精密装配类工序的要求，各关节的走线槽内置在臂体结构内部，避免运动过程中管线拖拽磨损，提升整机长期运行的可靠性。
