带螺纹孔异形凹腔机加工结构件

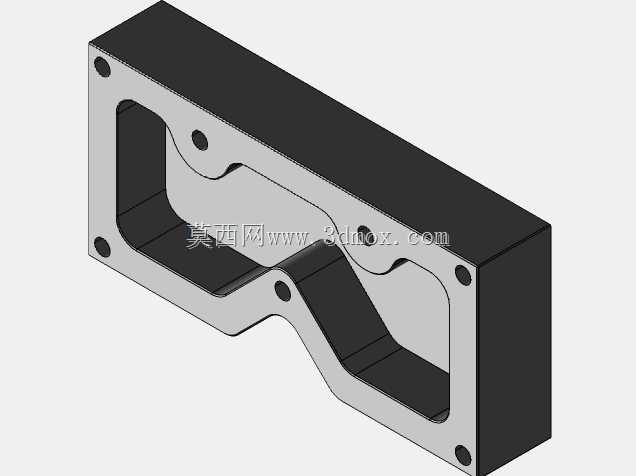

　　这款异形结构件在常规矩形机加件的基础上做了轮廓优化，整体以矩形块为安装基准，侧面做了内凹的异形型腔设计，既能够在不影响结构刚性的前提下削减整体自重，也能为配套的传动、检测组件预留出充足的避让空间，避免设备运行过程中出现结构干涉。结构件的四个边角以及型腔转折处都预留了螺纹安装孔，孔位的同轴度、端面垂直度都按照常规机加工件的通用公差做了设计适配，既可以直接通过螺栓完成与安装基座的固定，也能配合定位销实现更高精度的装配定位，适配自动化产线检测工位、小型精密设备的安装支撑需求。从设计逻辑来看，这款结构件没有采用全实心的矩形块设计，而是沿着受力路径做了材料去除：外侧的矩形边框保留了足够的壁厚来承担安装时的压紧力以及设备运行时的侧向载荷，

　　内凹的型腔轮廓顺着应力传递的方向做了圆弧过渡，避免直角转折处出现应力集中导致长期负载下出现结构变形，同时型腔的水平台阶面可以作为内部组件的安装定位面，不需要额外加装支撑垫块就能实现配套元件的固定，减少装配环节的零件数量。安装边界方面，结构件的外侧安装面都做了平面度处理，能够直接贴合在金属安装基座上，不需要额外做表面修配，所有螺纹孔的孔深都做了统一设计，适配常规长度的内六角螺栓，安装时不需要额外核算螺栓旋入长度，降低现场装配的调整难度。这类结构件常应用在精密检测设备的传感器安装工位、小型自动化设备的机架连接部位，既可以作为独立的支撑固定件使用，也能作为设备外壳的内嵌承重框架，搭配外侧的钣金护罩实现内部组件的防护。

　　型腔内部的空间可以容纳接线端子、小型传感元件等配套部件，让设备内部的走线布局更加规整，避免线缆外露被运动部件剐蹭造成损坏。结构的壁厚设计兼顾了轻量化与刚性需求，采用常规铝合金或45号钢材质加工即可满足使用要求，不需要选用特殊的高强度合金材料，能够有效控制加工与材料成本。
