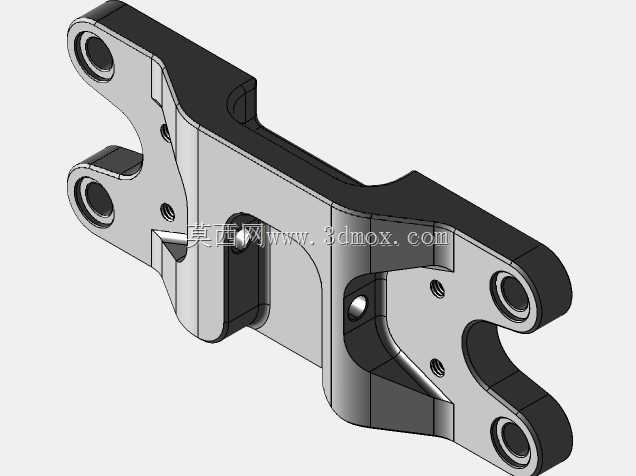

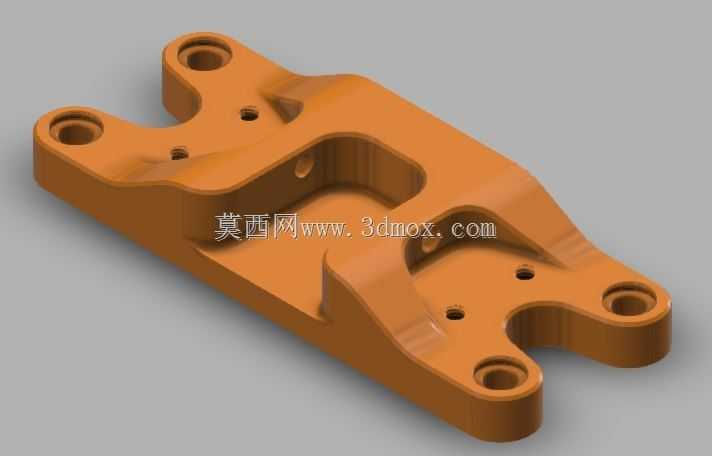

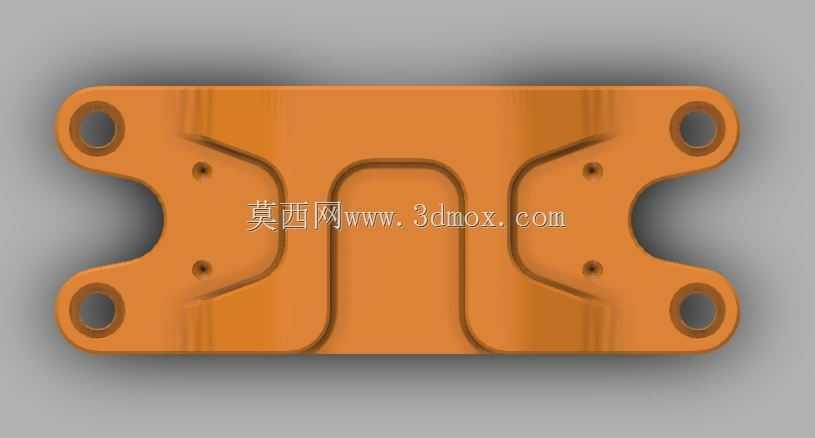

泰坦系列设备专用连接固定支架结构

　　该结构件属于重型设备配套的连接承载部件，主要应用于泰坦系列工业设备的组件装配环节，承担相邻功能模块之间的载荷传递与位置固定作用，在设备运行过程中需要承受多方向的交变载荷与振动冲击，因此结构设计上优先保障刚性与连接可靠性。从实际使用场景来看，这类支架多安装在设备的动力传输与执行机构衔接位置，既要保证自身结构在长期载荷下不发生塑性形变，也要为对接的其他部件提供精准的安装定位基准，避免因装配偏差导致设备运行出现卡滞、磨损加剧等问题。设计过程中首先梳理了安装边界的约束条件：两端的分叉式安装耳对应配套部件的固定点位，耳座上的沉孔设计用于配合螺栓实现锁紧，沉孔深度经过匹配计算，可保证螺栓锁紧后端面不突出构件表面，避免与周边运动部件发生干涉。

　　构件中部的镂空减重槽并非随意开设，是在完成有限元受力分析后，去除低应力区域的材料实现的，在不降低整体结构强度的前提下有效减少了构件自重，降低设备整体的负载负担。构件表面的过渡圆角全部做了圆弧处理，一方面是消除机加工过程中的应力集中点，避免长期受载出现裂纹，另一方面也适配铸造或铣削加工的工艺要求，减少加工过程中的刀具损耗。从安装适配性来看，四个主安装孔的孔位公差按照IT7级精度设计，可保证与配套销钉、螺栓的配合间隙控制在合理范围，装配后不会出现窜动问题；构件上分布的小尺寸螺纹孔用于固定附属的管线卡扣、传感器支架等小型附件，无需额外在主结构上打孔，避免破坏主承载结构的完整性。整体结构的壁厚经过梯度设计，

　　承载较大的耳座位置壁厚做了加厚处理，中部非主要承载区域适当减薄，材料选用常用的高强度结构钢即可满足使用要求，表面做氧化发黑处理就能适配常规工业环境的防腐蚀需求，若应用在高湿高腐蚀场景也可更换为不锈钢材质或做镀锌处理。在实际装配流程中，该支架需要先预装在设备主体基座上，通过工艺销定位后再锁紧固定螺栓，之后再对接两侧的功能部件，预留的安装间隙可适配装配过程中的微小公差累积，降低现场装配的调试难度。
