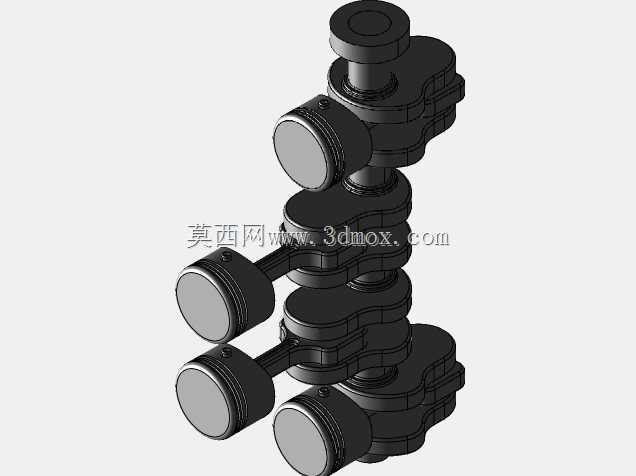

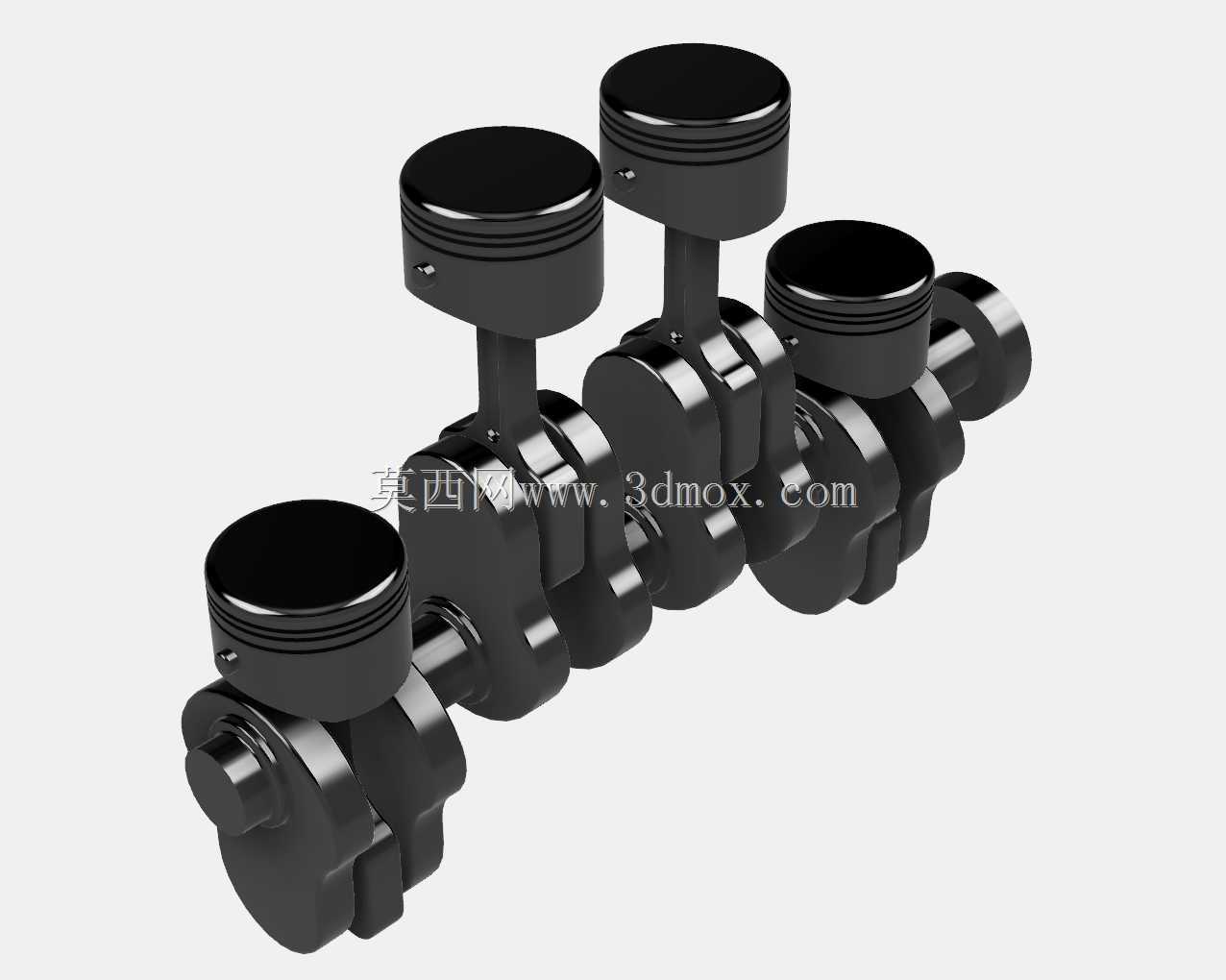

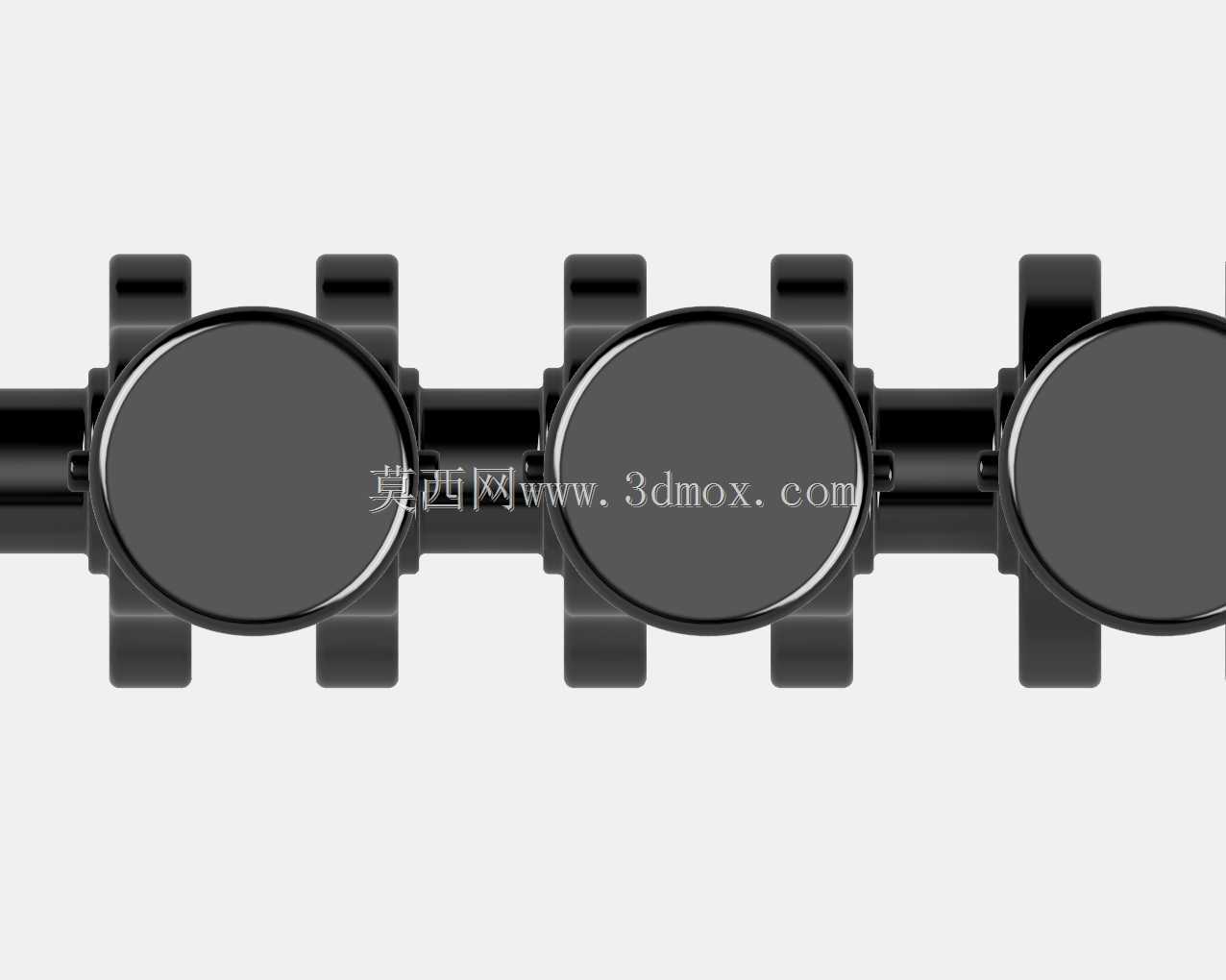

直列四缸发动机活塞曲柄连杆总成

　　这套直列四缸活塞曲柄连杆机构，是往复式内燃机里把活塞直线往复运动转换为曲轴旋转扭矩输出的核心运动总成，在小排量乘用车汽油机、小型工程机械柴油机、固定式发电机组动力单元、农用机械动力头以及教学演示台架中都属于最基础也最关键的运动部件组。

　　从实际装机的功能逻辑来看，四个活塞沿气缸轴线做上下往复运动，燃烧做功冲程里燃气作用在活塞顶面的压力，通过活塞销传递给连杆，再由连杆大头驱动曲柄销绕曲轴主轴颈轴线回转，最终把四个气缸按点火顺序交替输出的脉冲推力，整合成连续平稳的旋转扭矩从曲轴飞轮端向外输出。整套机构的运动匹配直接决定发动机的振动水平、动力输出平顺性、最高允许转速以及整机的可靠性寿命。

　　结构设计上，活塞部分采用典型的内燃机活塞造型：顶部为封闭承压端面，外周预留多道环槽位置，用于装配气环与油环，气环负责密封燃烧室高压燃气，避免窜气进入曲轴箱，油环则刮除气缸壁上多余的润滑油，防止机油窜入燃烧室参与燃烧。活塞内部的销座孔用于穿装活塞销，活塞销作为铰接件连接活塞与连杆小头，工作中既承受冲击载荷又允许两者之间相对摆动。连杆杆身采用从大头到小头逐步收窄的过渡截面，在保证抗弯抗扭刚度的前提下尽可能降低往复运动质量，连杆大头为剖分式结构，配套连杆轴承盖，装配时抱紧在曲轴的曲柄销上，轴瓦内嵌于大头孔内，工作时依靠压力润滑油膜实现流体润滑，避免金属直接接触磨损。

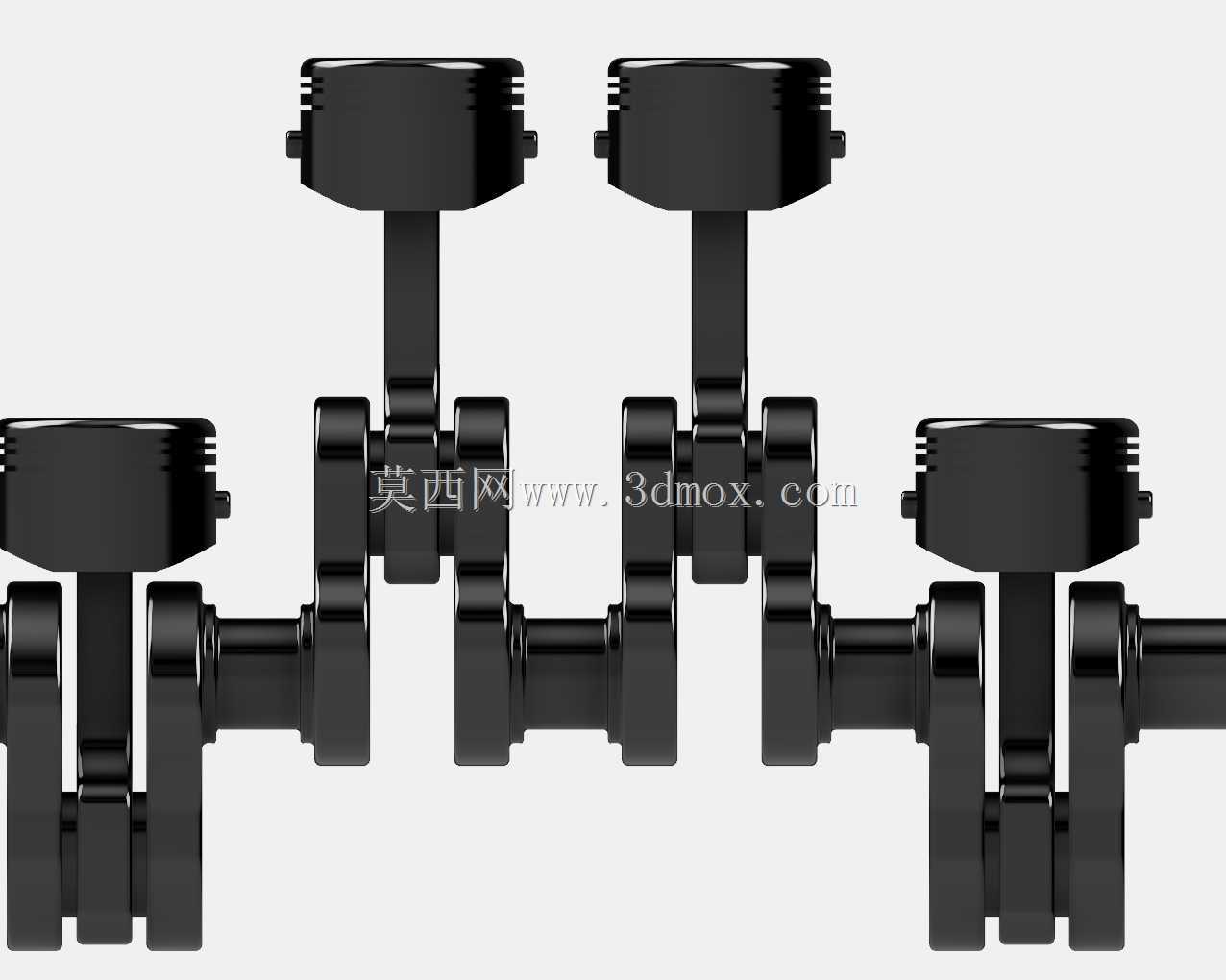

　　曲轴部分采用整体式四缸曲轴布局，沿轴向依次布置五道主轴颈支撑位与四个曲柄销，相邻曲柄销按照四缸发动机的点火相位错开180度布置，保证一四缸、二三缸的活塞运动相位两两对应，一阶往复惯性力可以实现自平衡，大幅降低发动机整机振动。曲柄臂连接主轴颈与曲柄销，臂部延伸出的配重块朝向曲柄销的反方向，用来抵消活塞、连杆大头回转质量产生的离心惯性力，减小主轴颈的轴承载荷。曲轴的一端预留功率输出法兰，用于安装飞轮、离合器或者动力输出带轮，另一端预留正时驱动安装位，用于装配正时齿轮或者链轮，驱动配气机构与机油泵等附件。

　　在三维建模的工程处理上，所有运动副的配合间隙都需要在数模里预留合理边界：活塞与气缸壁之间保留微米级的配缸间隙，活塞销与销座、连杆小头孔之间按浮动或者半浮动销方案设定配合公差，连杆大头孔与曲柄销之间预留轴瓦安装厚度与运转油膜间隙，曲轴主轴颈与缸体主轴承座的同轴度需要在装配数模里做全程校验，避免出现轴颈不同轴导致的运转卡滞、偏磨问题。

　　安装边界方面，整套总成装入缸体时，曲轴轴向通过主轴瓦盖与止推片限定窜动间隙，活塞从缸体下侧或者上侧装入气缸筒后，连杆大头从缸体曲轴箱侧面对合到曲柄销上，按规定扭矩拧紧连杆螺栓。数模中可以直接校验活塞运行到上止点时，活塞顶面与气缸盖燃烧室的安全余隙，避免活塞碰撞气门；活塞运行到下止点时，活塞裙部不会脱出气缸筒下端，连杆大头在回转过程中不会和缸体曲轴箱内壁、机油泵壳体、平衡轴等相邻部件发生运动干涉。做运动仿真时，可以给曲轴施加恒定回转转速，直观输出每个活塞的位移、速度、加速度曲线，核对连杆摆角范围是否在设计允许值以内，评估不同转速下的惯性力变化，为后续的曲轴强度校核、连杆疲劳分析、轴承润滑计算提供准确的几何输入。这类总成数模也常用于发动机拆装实训教学，帮助学习者清晰理解曲柄连杆机构的运动传递路径与装配层级关系。
