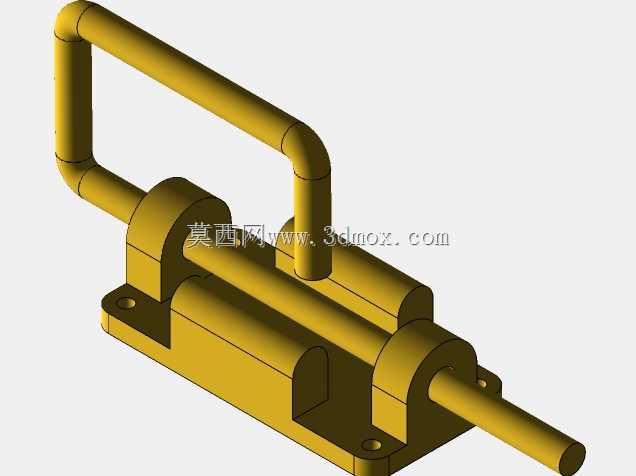

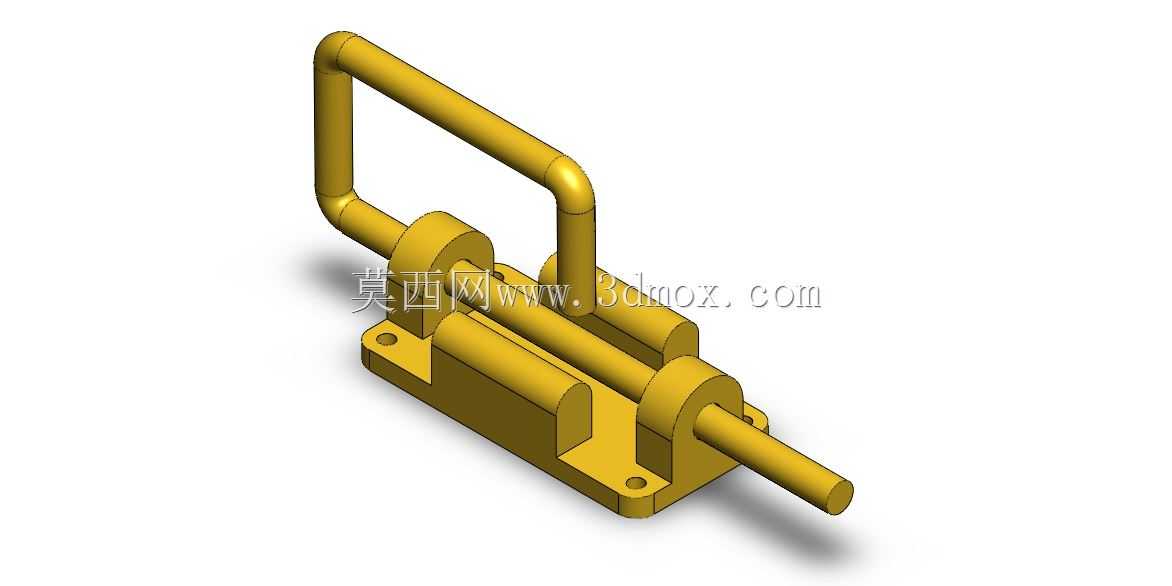

插销式手动闩锁组件结构设计

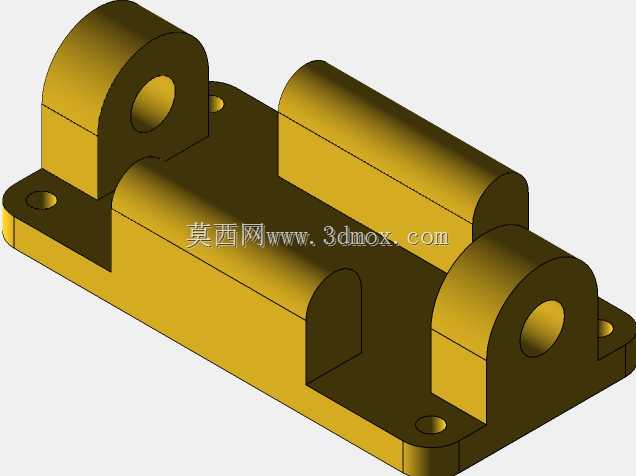

　　这类插销式手动闩锁常被应用在工业设备检修门、小型机柜侧门、仓储笼具开合位以及非标设备防护栏的活动段上，核心作用是在无额外动力输入的场景下，通过手动操作实现开合位的快速锁紧与解锁，避免设备运行过程中门体意外开启带来的安全隐患，也能在日常维护时提供便捷的开合操作体验。从结构设计逻辑来看，整个组件采用一体式安装基座作为承载核心，基座上预留了两个沉头安装孔，安装时可直接通过螺栓将基座固定在门框或固定框架上，安装孔的孔距经过适配常规工业铝型材、钣金门框的安装孔位设计，不需要额外做安装位的二次改造就能直接适配多数常规安装场景。锁舌部分采用圆柱光轴设计，相比片状插销，圆柱结构在插拔过程中不容易出现卡滞，即便安装面存在小范围的装配误差，

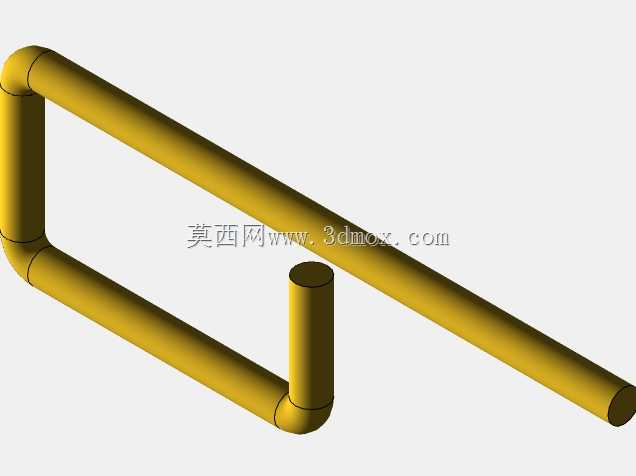

　　也能顺利插入对应门框的锁孔内，降低了对安装精度的要求。操作把手采用U型弯管结构，和锁舌的滑动基座做刚性连接，操作人员握持时施力空间充足，戴劳保手套操作也不会出现滑脱的问题，把手的弯折角度经过反复调整，操作时的施力方向和锁舌的滑动方向保持同轴，能最大程度减少操作过程中的力矩损耗，长时间使用也不会出现把手变形的问题。滑动基座和安装基座之间预留了合理的配合间隙，既保证锁舌滑动过程顺畅无卡顿，又不会因为间隙过大出现锁舌晃动、对位不准的问题，整个组件没有复杂的弹性零件或者易损结构，在多粉尘、轻度油污的车间环境下也能稳定工作，不需要频繁做维护保养。从安装边界来看，整个组件的突出高度控制在较低范围内，安装后不会在门体外侧形成过大的突出结构，避免人员通行时发生磕碰，锁舌的伸出长度经过合理设计，锁紧后插入对应锁孔的深度足够，即便受到一定的外力冲击也不会出现意外脱开的情况，完全能满足工业场景下常规防护门、小型舱门的锁紧需求。
