叉车上下机架承载焊接结构件

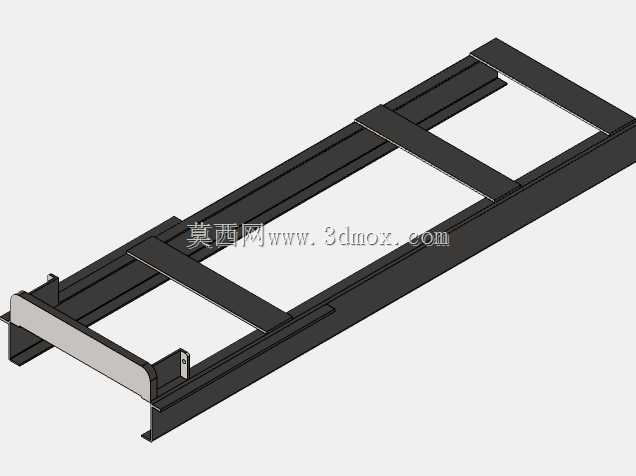

　　该结构件作为叉车核心承载基体，主要承担货叉载荷传递、门架系统安装定位、整车行走部件衔接的核心作用，在叉车仓储搬运、厂区物料转运、堆高装卸等作业场景中，是连接上部作业机构与下部行走底盘的关键受力部件。从结构设计逻辑来看，整体采用长条形框架式布局，两根纵向主梁作为核心承力梁，沿整车长度方向布置，匹配叉车前后载荷分布特性，保证满载时载荷沿纵向均匀传递至前后桥安装位；横向设置多道加强横梁，通过满焊连接与纵向主梁形成封闭框架结构，有效抵消作业过程中产生的扭转力矩，避免单侧偏载导致的主梁变形。纵向主梁采用折弯成型的槽型截面，在控制整体自重的前提下最大化截面惯性矩，提升抗弯承载能力，前端设置的弧形封头结构，

　　既可以避免作业过程中尖锐边角剐蹭货物或操作人员，也能强化主梁端部的结构强度，抵消前端安装位的应力集中问题。主梁侧面预留的安装支座，用于固定门架升降的导向滚轮座、液压管路固定卡扣等附属部件，安装孔位采用同轴度公差管控，保证门架升降过程中滚轮运行顺畅无卡滞。从安装边界来看，整体长度匹配叉车轴距设计要求，宽度适配前轮轮距的安装空间，框架内部预留的镂空区域，一方面用于布置液压油箱、蓄电池、控制线缆等底盘部件，另一方面减少不必要的板材使用，降低整车整备质量，提升叉车作业时的能效表现。结构件所有焊接位置均采用连续角焊缝设计，焊后需做去应力处理，避免长期交变载荷作用下焊缝开裂，主梁上平面的平面度公差控制在合理范围内，保证上部覆盖件、

　　操作平台安装后无翘曲变形。在实际作业过程中，该机架需要承受满载货物的垂直载荷、门架前倾后仰带来的倾覆力矩、行驶过程中路面颠簸产生的冲击载荷，因此在设计阶段针对各受力节点做了局部加强处理，比如横梁与主梁连接位置增设三角加强筋，前端安装位加厚板材厚度，有效分散集中应力，提升整体结构的疲劳寿命。该结构的建模过程严格按照板材折弯、焊接装配的实际工艺顺序搭建，各折弯半径、焊缝预留间隙均匹配实际加工工艺要求，可直接用于工艺拆解、工装夹具设计以及结构受力仿真验证，为叉车底盘结构的迭代优化提供准确的三维模型参考。
