叉车门架承载机架结构设计

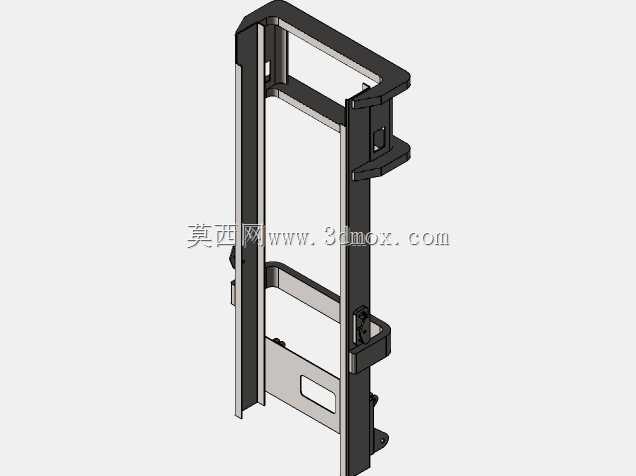

　　作为仓储物流、厂区物料转运场景里的核心承载构件，这款叉车机架直接决定了货叉升降作业的承载稳定性与导向精度，是叉车门架系统里的核心受力部件。日常作业中，机架需要承接货叉传递的全部货物载荷，同时为滚轮组、升降油缸、链条附件提供精准的安装基准，作业过程中既要承受垂直方向的静载与冲击动载，还要抵消货物偏载带来的侧向扭转力矩，避免门架升降过程中出现卡滞、晃动问题。从结构设计逻辑来看，这款机架采用框型立式焊接结构，主体采用高强度型钢拼焊成型，两侧的竖直导轨面做了加厚处理，预留了滚轮安装的调节余量，能够适配不同直径的侧滚轮组，装配时可以通过调整垫片补偿焊接变形带来的形位公差，保证滚轮与导轨面的贴合间隙控制在合理范围，减少升降过程中的磨损与异响。

　　机架中部的横向加强筋做了开孔减重设计，在保证整体抗弯截面模量的前提下，尽可能降低构件自重，减少门架系统的无效负载，提升叉车的有效承载能力。下部的安装支座预留了与叉车门架底座、倾斜油缸铰接的安装孔位，孔位同轴度公差严格控制在工业车辆设计规范要求范围内，避免铰接点出现偏磨导致的作业抖动。上部的结构预留了链轮安装座的固定位置，能够适配不同起升高度的链条布置方案，侧边的附件安装位可以固定管路支架、限位传感器支架等附属部件，不需要后期在主体结构上额外钻孔焊接，破坏主体结构的应力分布。从安装边界来看，这款机架的截面尺寸适配标准吨位的内燃叉车与电动平衡重叉车的安装接口，导轨跨距符合通用叉车门架的配套尺寸，

　　不需要对原有门架系统做大幅修改即可完成替换装配。设计过程中针对机架的受力工况做了多工况仿真校核，在额定载荷1.25倍的静载试验工况下，主体结构的最大变形量控制在允许范围内，应力集中区域都做了圆弧过渡处理，避免长期交变载荷作用下出现焊缝开裂、结构变形等问题。实际应用中，这款机架能够覆盖厂区内托盘货物堆垛、货车装卸、短距离转运等常规作业场景的使用需求，结构的维护性设计也做了充分考虑，导轨面的磨损区域可以通过加装可拆卸的耐磨衬板延长整体使用寿命，不需要整体更换机架构件，降低设备后期的维护成本。
