内燃平衡重式仓储装卸叉车结构设计

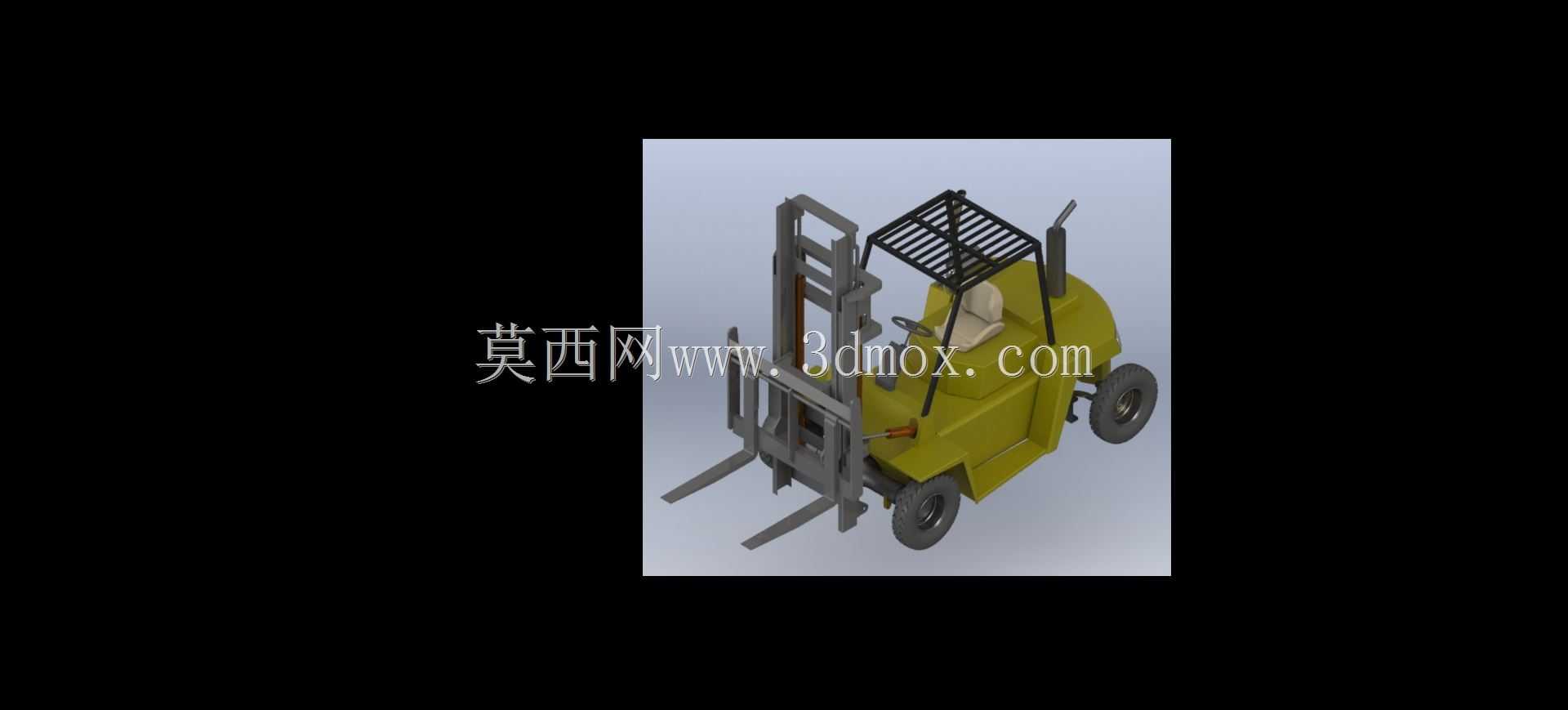

　　本次呈现的叉车三维结构，针对厂区内部货盘转运、堆高装卸的核心作业场景设计，覆盖生产车间原料入库、成品出库、仓储区货位调整、货车装卸货等高频工况，适配常规1-3吨级载荷的场内搬运需求，可在硬化平整的厂区路面、仓储环氧地坪完成连续作业。从功能特性来看，该结构保留了内燃平衡重式叉车的核心布局，车身尾部设置配重块抵消前部货叉载荷的倾覆力矩，无需额外支撑腿即可完成货叉举升、前倾后仰、整车进退转向等全套动作，门架采用两级嵌套式槽钢导轨结构，搭配起升油缸与倾斜油缸，可实现货叉最大3米举升高度，门架前倾角度控制在3-6度、后仰角度控制在10-12度，既方便货叉插入货盘间隙，也能在搬运过程中保证货物靠紧货叉架避免滑落。设计过程中优先考虑作业视野需求，

　　护顶架采用镂空格栅式结构，既满足顶部防坠物的安全防护要求，也不会遮挡驾驶员观察门架举升状态的视线；驾驶区预留了足够的腿部操作空间，方向盘、操纵杆、踏板的位置按照人机工程学布局，减少长时间作业的操作疲劳。行走轮采用前大后小的充气橡胶轮配置，前轮为驱动承重轮，双轮布局分散轮压，后轮为转向轮，小转弯半径设计可适配宽度3.5米以上的仓储通道完成直角转向作业。外形尺寸方面，整车总长控制在3.7米以内（含货叉长度），总宽1.2米，护顶架高度2.1米，可顺利通过常规厂区2.4米限高的车间大门、2米净空的货架通道；安装边界上，门架底部与前桥的连接位置预留了转向油缸、液压管路的布置空间，发动机舱与配重块的连接位置预留了检修拆卸间隙，

　　所有外露液压管路均沿车身内侧布置，避免作业过程中被货物剐蹭破损。货叉部分采用标准挂钩式安装结构，可根据作业需求快速更换不同长度的货叉，或是加装属具完成桶状货物、软包货物的特殊搬运需求；车身侧面预留了燃油箱、液压油箱的安装位，加油口、液压油加注口均布置在便于操作的位置，日常维护无需拆解车身覆盖件。转向系统采用液压助力结构，转向桥位于车身尾部，转向时后轮偏转角度可达70度以上，小范围场地内也能灵活调整作业位置；制动系统包含行车制动与驻车制动两套独立结构，行车制动作用于前轮，驻车制动采用机械锁止结构，坡道停车时可避免溜车风险。
