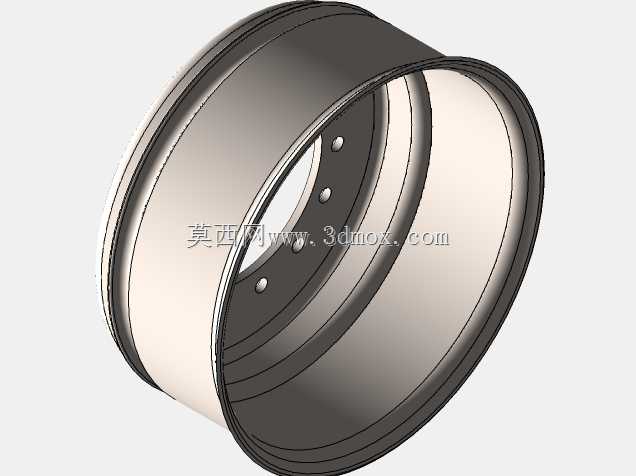

叉车钢制轮辋承载结构三维数模

　　作为厂内短途搬运设备的核心行走承载部件，叉车轮辋的结构合理性直接决定整车重载工况下的行驶可靠性，不同于乘用车辆的轮辋设计，叉车作业时频繁面临满载起步、急刹、货堆偏载带来的侧向冲击力，同时还要适配厂区硬化路面的小石子碾压、装卸货台边缘磕碰等复杂使用场景，因此轮辋的结构强度冗余、安装定位精度是设计阶段的核心考量点。这款轮辋采用整体滚压成型的钢制筒体结构，轮缘位置做了加厚卷边处理，能够在轮胎受侧向挤压时提供足够的支撑刚度，避免轮胎脱圈风险，筒体上的螺栓安装孔采用等节距圆周排布，孔位同轴度公差控制在0.1mm以内，安装面经过铣平处理，保证和轮毂法兰贴合时无间隙，避免长期交变载荷下螺栓松动。设计过程中优先考虑了轮胎的装配兼容性，轮辋的槽深、

　　胎圈座角度完全匹配工业叉车专用充气胎或实心胎的安装尺寸，筒体内部的环形加强筋对应轮胎受力的集中区域，在不额外增加整体壁厚的前提下提升了径向抗变形能力，轮辋的轴向安装尺寸经过适配校核，安装后不会和转向桥的转向节、制动鼓部件发生运动干涉，轮缘的外伸距离也符合叉车整车的轮距设计要求，不会超出车身外廓的安全边界。从实际应用场景来看，这类轮辋主要适配1-3.5吨级的内燃平衡重式叉车与电动仓储叉车，日常作业中除了承受垂直方向的额定载荷，还要承受转向时的侧向力矩、过减速带时的冲击载荷，因此在建模时完整还原了轮辋的壁厚变化、安装孔倒角、焊缝位置等细节，结构工程师可以直接基于该数模做有限元受力分析，验证不同载荷工况下的应力分布，

　　也可以作为整车行走系统装配仿真的配套部件，检查轮辋与周边制动、转向部件的间隙是否符合设计要求，避免后续实车装配出现干涉问题。轮辋的中心定位孔采用台阶式设计，装配时可以和轮毂的定位轴颈快速配合，降低装配对位的难度，螺栓孔周边做了局部加厚处理，分散螺栓预紧力带来的局部压应力，避免长期使用后孔位出现塑性变形。
