叉车配套卧式弯管抽排风结构

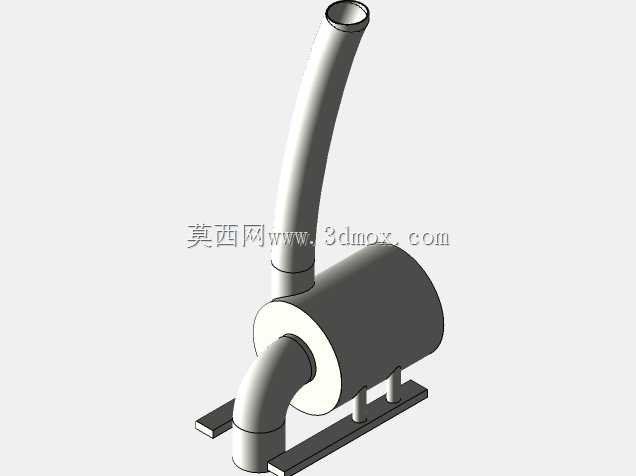

　　该抽排风结构主要适配厂区内燃叉车的作业场景，针对叉车在密闭仓储、车间内部转运作业时，发动机舱周边易积聚尾气、散热气流滞留的问题设计，可直接挂载在叉车车架侧部预留安装位，无需对原车主体结构做打孔改制，适配多数3-5吨级内燃叉车的侧装空间边界。结构整体采用卧式筒体加双弯管的布局，核心风腔为横置圆柱筒体，进风弯管从筒体下部斜向延伸，开口朝向发动机排气侧与散热舱的交汇区域，可直接抽吸舱内滞留的高温废气与散热余流，出风弯管从筒体上部向上弧形延伸，管口朝向叉车斜上方的开放空域，避免排出的气流直吹地面造成扬尘，或是直吹周边作业人员。设计阶段优先考虑了叉车作业时的振动工况，筒体底部设置了两个带安装孔的支脚，支脚与筒体之间做了圆弧过渡加强，

　　可承受叉车行驶过颠簸路面时的持续振动载荷，不会出现焊缝开裂、管路松动的问题。进出风弯管均采用等径圆弧过渡设计，弯管曲率半径经过流体阻力校核，管路内部无直角突变结构，可降低风阻，减少气流在管路内的涡流损耗，提升排风效率。筒体端盖采用可拆卸式结构，后期维护时可直接打开端盖清理内部积存的粉尘、油污，无需整体拆解管路。安装边界上，整体结构横向占用空间不超过叉车侧部踏板到护顶架立柱的剩余间隙，竖向高度不超出护顶架下沿，不会干扰驾驶员上下车，也不会影响叉车原有转向、门架升降的动作行程。风腔内部预留了叶轮与驱动电机的安装位，可根据实际排风需求匹配对应功率的驱动部件，管路接口尺寸与常规工业通风软管、硬管的通用规格匹配，现场安装时可直接对接，

　　无需额外加工转接头。在焊接工艺设计上，弯管与筒体的连接位置采用连续角焊缝，焊后做打磨处理，减少管路内部的凸起阻力，同时避免焊缝位置积存杂物造成腐蚀。支脚安装孔采用长圆孔设计，可适配不同车型安装孔位的微小尺寸偏差，降低现场安装的对位难度。
