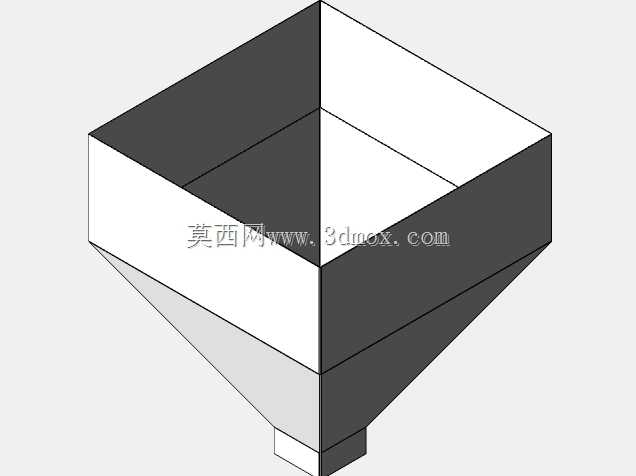

工业输送用方形锥底钣金料斗结构

　　这类锥底方形料斗是散料输送、暂存环节的核心过渡构件，常见于粮食加工、建材分装、粉体输送、五金件分拣等生产线的物料衔接工位，作用是承接上游来料，依靠锥面的自然倾角让物料依靠重力顺畅汇聚到下方出料口，避免散料堆积架桥，保障整条输送线的物料流转连续性。从结构设计来看，上部采用方形直段设计，一方面是为了匹配上游方形出料口的安装对接，减少对接处的异形转接件，降低安装时的密封难度，另一方面直段部分可以预留一定的物料缓存容积，应对上游来料的短时流量波动，避免物料溢出。下部的锥段角度是整个结构的设计核心，需要结合所输送物料的安息角来确定倾斜角度，针对常规颗粒状、粉状金属或非金属散料，锥面倾角通常设置为比物料安息角大5到8度，

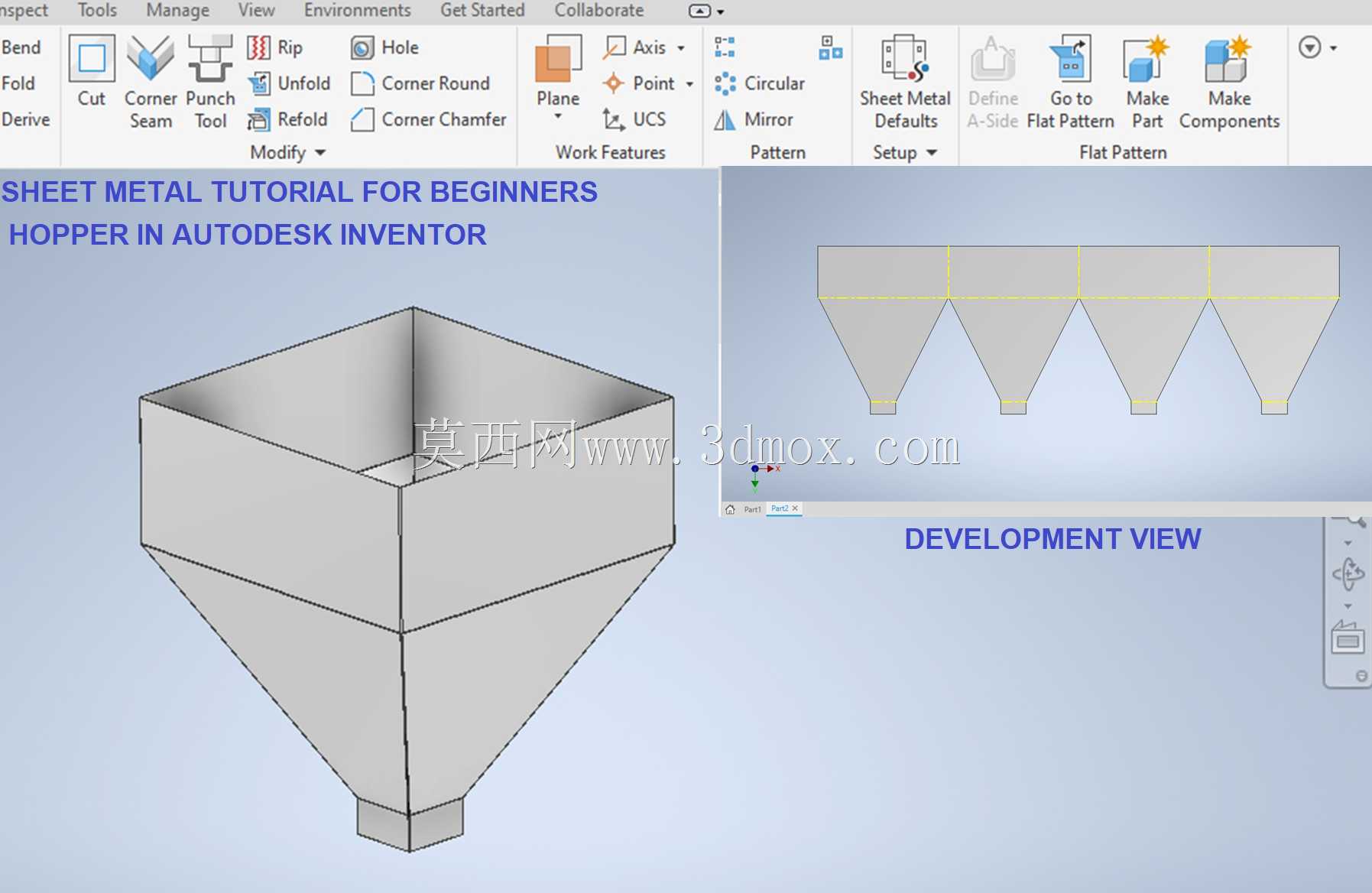

　　保证物料不会在锥壁粘附滞留，同时锥段的四个棱边做了圆弧过渡处理，避免棱角处积料，也减少钣金折弯时的应力集中。整个构件采用等厚金属板材加工，所有拼接边都预留了钣金折弯止裂口与焊接余量，直段与锥段的连接位置设计了外翻的连接法兰边，法兰边上预设均匀分布的安装孔位，既可以和上部的进料箱体通过螺栓紧固，也能在法兰面之间加装密封胶条，避免粉状物料泄漏。下部的小尺寸方形出料口，是为了匹配下游的螺旋输送机、振动给料机或者计量装置的进料接口，出料口的尺寸设计需要结合下游设备的额定处理流量确定，避免出料速度过快造成下游设备堵料，或是出料过慢影响整条线的生产节拍。从建模逻辑来看，这个结构完全遵循钣金加工的工艺逻辑，先通过平板模式绘制各个板件的展开轮廓，

　　再通过折弯特征生成三维结构，所有折弯半径都匹配常规钣金折弯设备的刀具参数，不需要额外定制特殊刀具就能完成加工，展开后的板件轮廓没有复杂异形切割，普通激光切割设备就能完成下料，加工成本可控。安装边界方面，上部方形法兰的外轮廓尺寸比直段料仓单边宽出30到50毫米，足够布置标准螺栓紧固件，下部出料口的直边段预留了20到30毫米的插接长度，可以直接插入下游设备的进料口内，再通过卡箍或者抱箍完成紧固，不需要额外设计转接结构。在实际工况中，这类料斗如果用于输送磨琢性较强的金属切屑、矿粉类物料，还可以在锥段内壁加装耐磨衬板，当前结构的内壁平整，预留了衬板安装的螺孔位置，不需要二次打孔破坏主体结构；如果用于输送流动性较差的细粉料，

　　也可以在锥段外壁加装振动电机的安装座，当前结构的外壁平整，有足够的安装空间布置振动辅助落料装置。整个结构没有多余的冗余设计，所有的折弯、拼接位置都符合钣金加工的工艺要求，既保证了结构强度，也尽可能降低了板材用量，同时兼顾了上下游设备的安装适配性，能够直接用于常规散料处理工位的结构设计参考，也可以直接调整尺寸参数适配不同流量、不同物料的使用需求。
