三叶曲面螺旋桨风扇叶片结构设计

　　这类三叶曲面叶片结构，同时覆盖民用通风、小型船舶推进、航模动力等多个场景的使用需求，不同场景下的叶片曲面曲率、叶根厚度、安装轴孔尺寸会根据实际工况做针对性调整。做这类叶片设计时，首先要明确使用场景的流体介质属性，空气介质下的叶片厚度可以做的更薄，叶型曲面的扭角从叶根到叶梢的变化梯度更平缓，降低旋转过程中的风阻损耗；如果是水环境下使用的螺旋桨，叶根位置需要做加厚过渡处理，抵消水体密度更高带来的更大载荷冲击，避免长期旋转出现叶根疲劳断裂的问题。

　　设计过程中，叶型曲面的构建是核心环节，需要先确定叶根与叶梢的两个基准截面，根据预设的转速、推力/风量需求计算每个截面的安装扭角，再通过放样命令生成连续顺滑的曲面，曲面完成后要做曲率连续性检查，避免出现局部凸起或者凹陷，防止旋转过程中产生紊流，带来额外的振动和噪音。叶片的中心安装轴孔需要匹配对应动力输出轴的直径，轴孔深度要满足传动扭矩的需求，通常轴孔位置会设计平键槽或者D型切面，防止旋转过程中叶片与输出轴出现相对滑动，轴孔周边的轮毂部分要做圆弧过渡，降低应力集中系数。

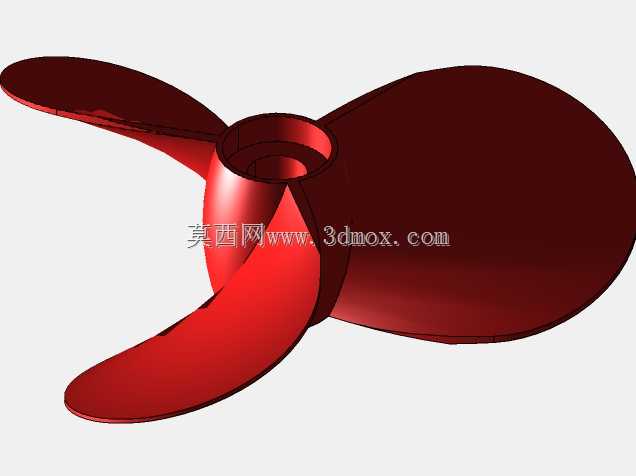

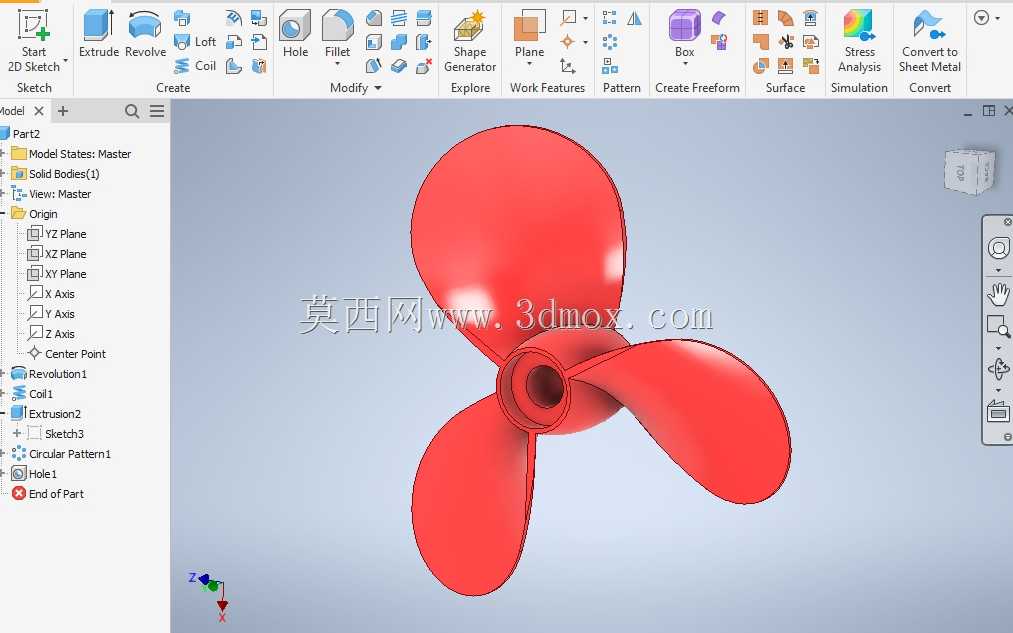

　　安装边界方面，这类三叶结构的旋转外径需要根据安装腔体的尺寸做匹配，叶片最外沿与安装护罩或者腔体壁面的间隙要控制在合理范围，间隙过大会降低流体输送效率，间隙过小则容易因为叶片旋转的小幅摆动出现擦碰，引发结构损坏。叶根与轮毂的连接位置要做圆角过渡处理，圆角半径不能过小，否则长期受交变载荷作用容易在过渡位置产生疲劳裂纹。实际建模过程中，完成单个叶片的曲面和实体结构后，通过圆周阵列命令生成其余两个叶片，阵列时要保证三个叶片的角度偏差控制在极小范围内，避免旋转时出现动不平衡问题，后续如果需要做实物加工，还要对整体结构做动平衡校正，在轮毂对应位置做去重处理，保证高速旋转时的运行稳定性。这类叶片的曲面设计还要考虑加工可行性，如果是采用注塑工艺生产，曲面的拔模角度要符合注塑成型的要求，避免出现脱模困难的问题，如果是采用金属切削加工，要预留足够的加工余量，同时保证曲面的走刀路径连续，提升加工表面质量。
