带保持架深沟滚珠轴承结构设计

　　这类带实体保持架的深沟滚珠轴承，是旋转传动系统里应用覆盖度最广的支撑部件，从中小型电机输出轴、精密仪表转轴、输送线托辊，到家用机电产品的旋转支撑位，都能见到同结构轴承的应用。它的核心作用是承接轴系运转过程中的径向载荷，同时可承载一定比例的双向轴向载荷，通过滚动体的滚动摩擦替代轴与安装座之间的滑动摩擦，大幅降低轴系运转的阻力损耗，减少配合面的磨损量，延长整套传动机构的无维护运行周期。

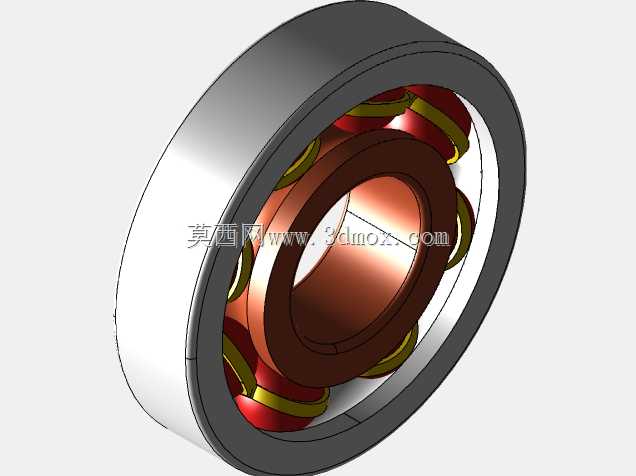

　　从结构设计逻辑来看，这套模型完整还原了深沟球轴承的三大核心组成部分：内外圈的滚道采用圆弧曲率匹配设计，滚道曲率半径略大于滚珠直径，既保证滚动体与滚道的接触面积足够分散接触应力，又预留了合理的运转间隙，避免滚珠在滚道内出现卡滞；中间的棕色实体保持架采用兜孔式结构，每个兜孔对应一颗带双色密封包覆层的滚珠，均匀分隔所有滚动体，防止运转过程中相邻滚珠直接接触产生额外摩擦与碰撞噪音，同时引导滚动体在非承载区保持正确的运动轨迹，避免滚动体偏斜导致的早期失效。

　　在安装边界的设计考量上，这类轴承的外形尺寸遵循通用深沟球轴承的尺寸系列规范，外圈与轴承座孔采用基轴制过渡配合，内圈与转轴轴颈采用基孔制过盈配合，安装时需通过专用工装压装套圈端面，禁止直接敲击滚动体或保持架，避免滚道产生压痕、保持架变形影响运转精度。设计建模过程中，需要严格控制滚道的同轴度、圆度公差，保持架兜孔的位置度公差需匹配滚动体的直径公差，保证每颗滚动体在运转时受力均匀，避免局部载荷集中导致的点蚀失效。

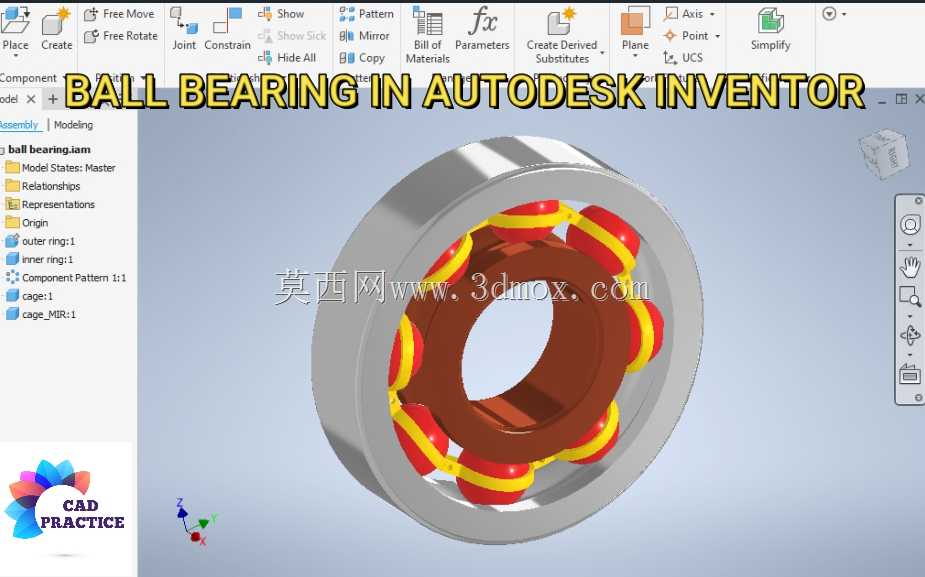

　　实际选型应用时，需要根据轴系的额定转速、载荷大小、工作温度区间匹配对应的轴承游隙组别，常规工况下选用标准游隙即可满足使用需求，高温、高速工况则需要选用更大游隙的组别，配合对应的润滑脂或润滑油使用，保证滚动接触面形成稳定的油膜，降低摩擦温升。这套模型完整呈现了轴承各部件的装配关系，可用于机械设计教学中的轴承结构认知，也可作为设备装配仿真时的标准件调用参考，帮助设计人员快速完成轴系支撑结构的布局校核，确认轴承安装位的轴向、径向尺寸是否与周边结构存在干涉，提前规避装配阶段的尺寸匹配问题。
