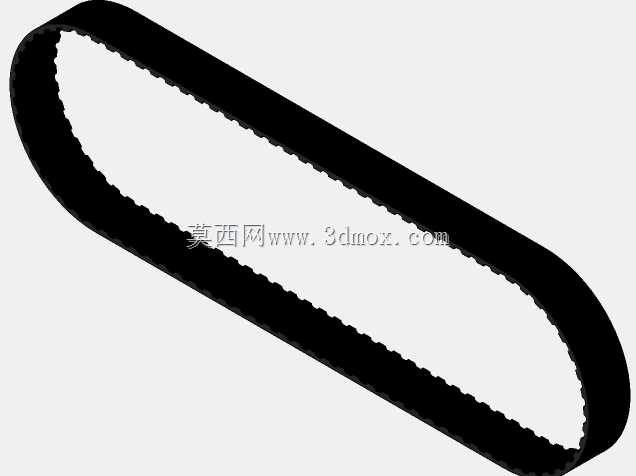

汽车发动机用环形齿形同步传动带

　　这类齿形同步带常应用在内燃机配气机构、精密输送线、自动化分度机构中，核心作用是保证主动轴与从动轴之间的传动比恒定，避免打滑带来的相位偏差，在内燃机配气系统中，它直接关联进排气门的开闭时机与活塞运动行程的匹配度，一旦传动错位会直接导致气门撞击活塞，引发整机报废的严重故障。设计这类环形带时，首先要匹配带轮的齿形参数，齿距、齿高、齿廓圆弧半径都要和配套带轮完全契合，保证啮合过程中齿面受力均匀，不会出现爬齿、跳齿的问题；带体的环形周长公差需要严格控制，过长会导致张紧机构超出调节行程，过短则会让带体初始张紧力过大，加速带体芯层的疲劳老化。带体截面采用梯形齿廓设计，内侧的齿面与带轮齿槽完全贴合，外侧为平整的橡胶基体，内部埋设有高强度抗拉芯层，

　　通常为玻璃纤维或芳纶线绳，用来保证带体在长期交变载荷下不会出现过度伸长，维持传动精度。安装边界方面，这类同步带的布置需要预留足够的张紧轮调节空间，张紧轮通常布置在带的松边一侧，避免带体运行过程中出现振动拍打；带体与周边的壳体、管线、运动部件需要保留至少3mm以上的安全间隙，防止运行过程中带体摆动剐蹭周边零件，造成异常磨损。不同于平带靠摩擦力传动，齿形同步带靠啮合传递动力，不需要过大的张紧力，能有效降低轴和轴承的径向载荷，延长支撑部件的使用寿命。在实际选型建模时，需要重点核对带体的节线长度，节线是带体内部抗拉芯层所在的位置，是计算传动中心距的核心基准，不能直接用带体内圈或外圈周长作为选型依据；带体的齿面粗糙度需要控制在合理范围，

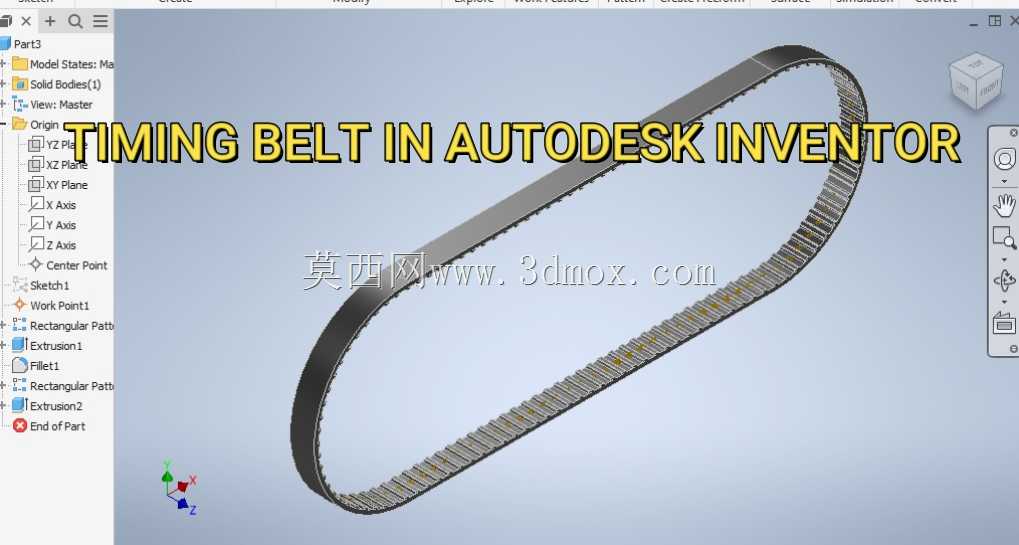

　　过于粗糙会加剧啮合磨损，过于光滑则容易在高速运行时出现异响。建模过程中需要还原齿形的完整轮廓，包括齿顶的圆角、齿根的过渡圆弧，这些细节直接影响后续做运动仿真时的啮合接触分析精度，如果省略这些圆角特征，仿真得到的接触应力结果会比实际值偏大，无法指导后续的结构优化。
