5比1传动比行星齿轮组结构设计

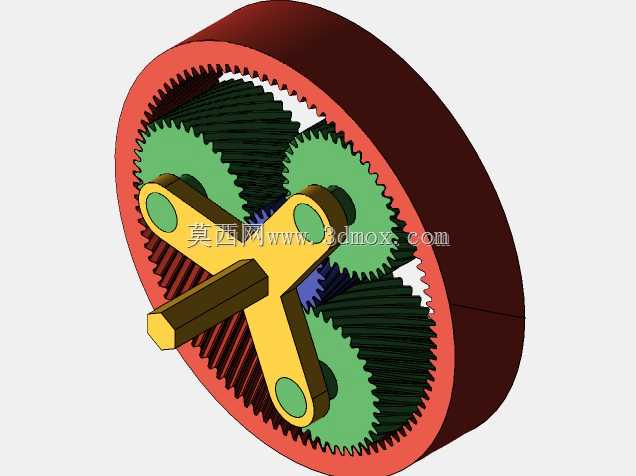

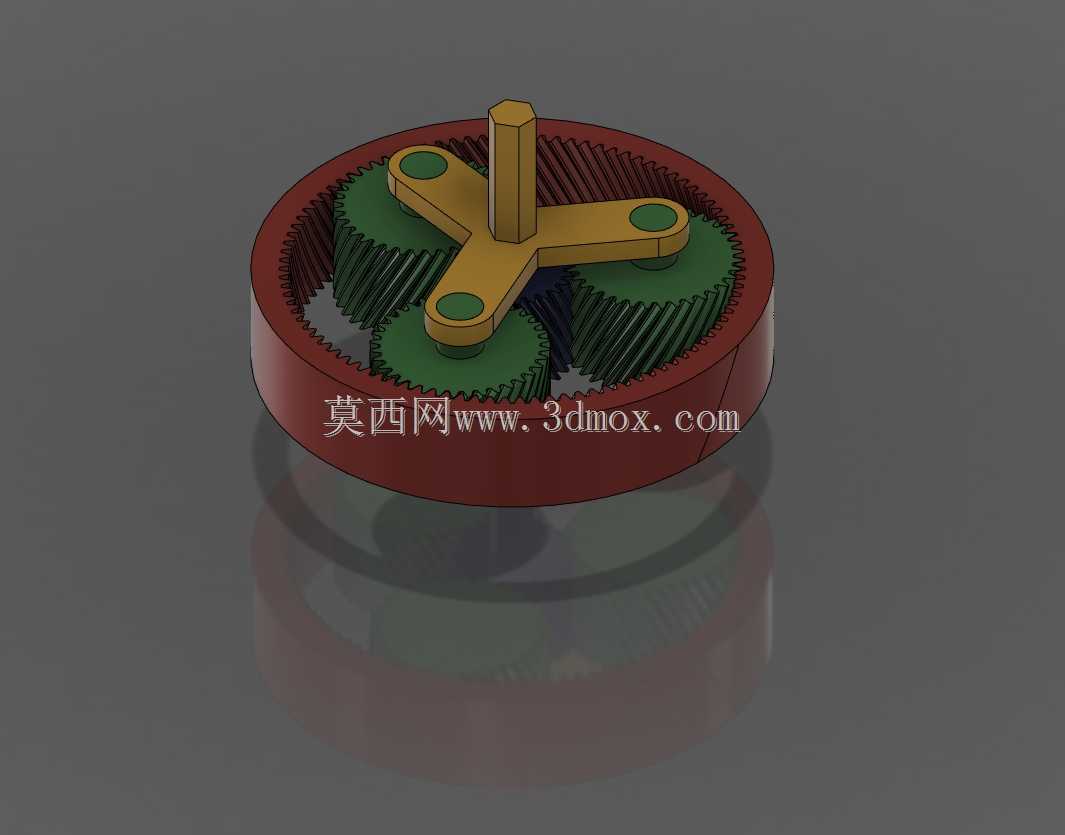

　　这套行星齿轮组采用5:1固定传动比设计，核心结构包含内齿圈、三个均匀分布的行星轮、行星架以及中心太阳轮输入轴，整体采用同轴布局形式，输入输出轴线完全重合，能在极小的安装空间内实现大扭矩减速传动需求。从实际应用场景来看，这类行星齿轮结构常被集成在小型伺服驱动末端、自动化输送线的动力接驳单元、小型代步工具的轮边减速模块，以及对安装径向尺寸有严格限制的紧凑传动工位，相比平行轴定轴齿轮组，同等减速比下体积可压缩40%以上，同时承载能力因为多行星轮均摊载荷，比单对齿轮啮合的结构高出近两倍。设计过程中首先确定了内齿圈的固定约束形式，三个行星轮呈120度圆周均布，行星架采用三叉式悬臂支撑结构，每个行星轮的安装轴位都做了同轴度公差约束，

　　避免运转过程中出现载荷偏载导致的轮齿磨损不均。轮齿采用斜齿啮合形式，相比直齿行星结构，啮合重合度更高，传动过程中冲击更小，运转噪音更低，适合中高转速的输入工况。安装边界上，整套齿轮组的径向最大尺寸为内齿圈的外圆直径，轴向尺寸由行星架的输出轴段长度、内齿圈厚度以及太阳轮输入轴的伸出长度共同决定，输入端采用轴孔配合的连接形式，输出端通过行星架的中心轴传递扭矩，安装时只需保证内齿圈的固定端与设备基座可靠连接，输入轴与驱动源输出轴同轴度控制在0.02mm以内，即可保证长期稳定运转。实际选型适配时，需要注意输入端的额定转速不能超过轮齿线速度的允许阈值，三个行星轮与内齿圈、太阳轮的齿侧间隙需要控制在合理范围，间隙过大会导致传动回程误差超标，

　　间隙过小则会出现卡滞、运转发热的问题。这套结构的载荷传递路径为太阳轮输入后，同时与三个行星轮啮合，行星轮在固定内齿圈的约束下带动行星架做低速大扭矩输出，整个传动过程中载荷被三个啮合副均分，单齿承受的载荷更小，因此在同等模数、齿宽参数下，能传递比定轴齿轮更大的扭矩。另外三叉式行星架的设计在保证结构强度的前提下，尽可能做了轻量化处理，减少了运转过程中的转动惯量，对于频繁正反转的传动工位，能有效降低启停冲击，提升传动响应速度。
