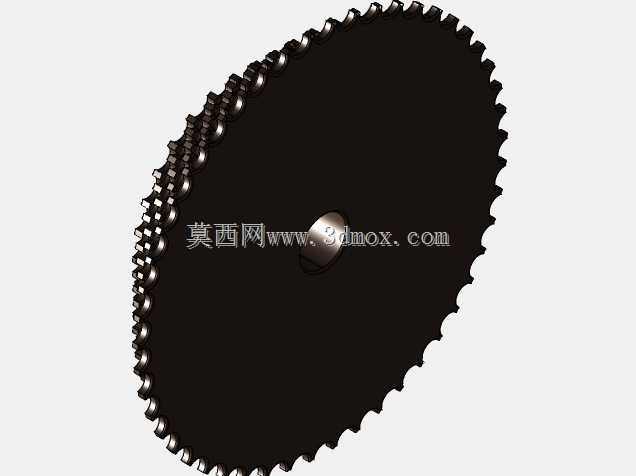

多层啮合式传动链轮结构设计

项目分类:齿轮 发布时间:2022-03-28 ID:597629
  • 多层啮合式传动链轮结构设计
  • 多层啮合式传动链轮结构设计

  这类多层叠合结构的链轮,常应用在需要多级传动比切换、同轴线多链路并行输出的动力传输场景中,比如轻工包装设备的主传动箱、小型输送线的分路动力端、农用机械的变速传动段,区别于单片式链轮,它能在不额外增加轴向安装空间的前提下,实现不同节距链条的同步啮合,或是同节距下多组独立传动链的并行驱动,大幅压缩传动组件的轴向排布尺寸。从实际功能来看,链轮的齿形轮廓完全匹配对应链条的滚子啮合间隙,每一层齿圈的齿距精度直接决定传动过程中的跳齿概率、运行噪音与磨损速率,设计时需要先匹配所用链条的滚子直径、节距、内节内宽参数,再推导齿顶圆、齿根圆、分度圆的基准尺寸,齿侧的过渡圆弧要保证链条啮入啮出时无卡滞,不会出现滚子与齿侧的硬摩擦。

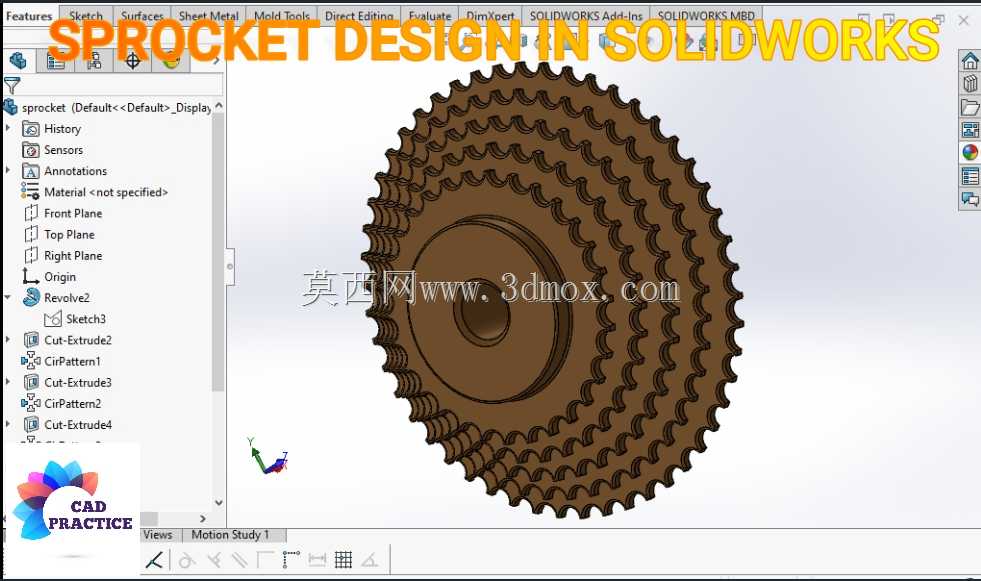

  本次设计的多层链轮采用同轴一体成型结构,中心的安装孔为通孔结构,可适配平键连接的传动轴,孔壁预留的键槽尺寸匹配对应轴径的平键规格,安装时可通过轴肩与轴端挡圈实现轴向定位,避免运行过程中出现轴向窜动。齿圈部分的多层结构每一层的齿宽都对应匹配所用链条的内节宽度,层与层之间设置有微小的轴向定位凸台,既可以在加工时保证各层齿圈的同轴度,也能在装配链条时起到限位作用,防止链条运行过程中偏移到相邻齿圈引发卡链。从建模逻辑来看,先绘制单齿的齿形轮廓,通过圆周阵列得到单层齿圈的完整截面,再通过拉伸凸台生成单层齿体,之后按照不同的传动比需求依次生成其余层的齿圈结构,中心轮毂部分做了加厚处理,提升与传动轴配合的接触长度,降低轴孔配合面的比压,

  避免长期交变载荷下出现孔位磨损变形。齿根位置做了微小的圆角过渡,减少应力集中,避免长期承受冲击载荷时出现齿根断裂的问题,链轮的端面预留有减重槽,在不降低整体结构强度的前提下减少零件自重,降低传动过程中的转动惯量,提升传动响应速度。实际选型应用时,需要先确认安装位置的轴向空间是否匹配多层链轮的总厚度,中心孔的尺寸与传动轴轴径一致,键槽的位置与轴上键位对齐,同时要保证每一层齿圈对应的链条张紧度处于合理区间,避免过紧加剧齿面磨损,过松出现跳齿脱链的问题,安装完成后要手动盘车检查每一层齿圈与链条的啮合状态,确认无卡滞、无偏磨后再进行空载试运转。
