金属楔形紧固连接件结构设计

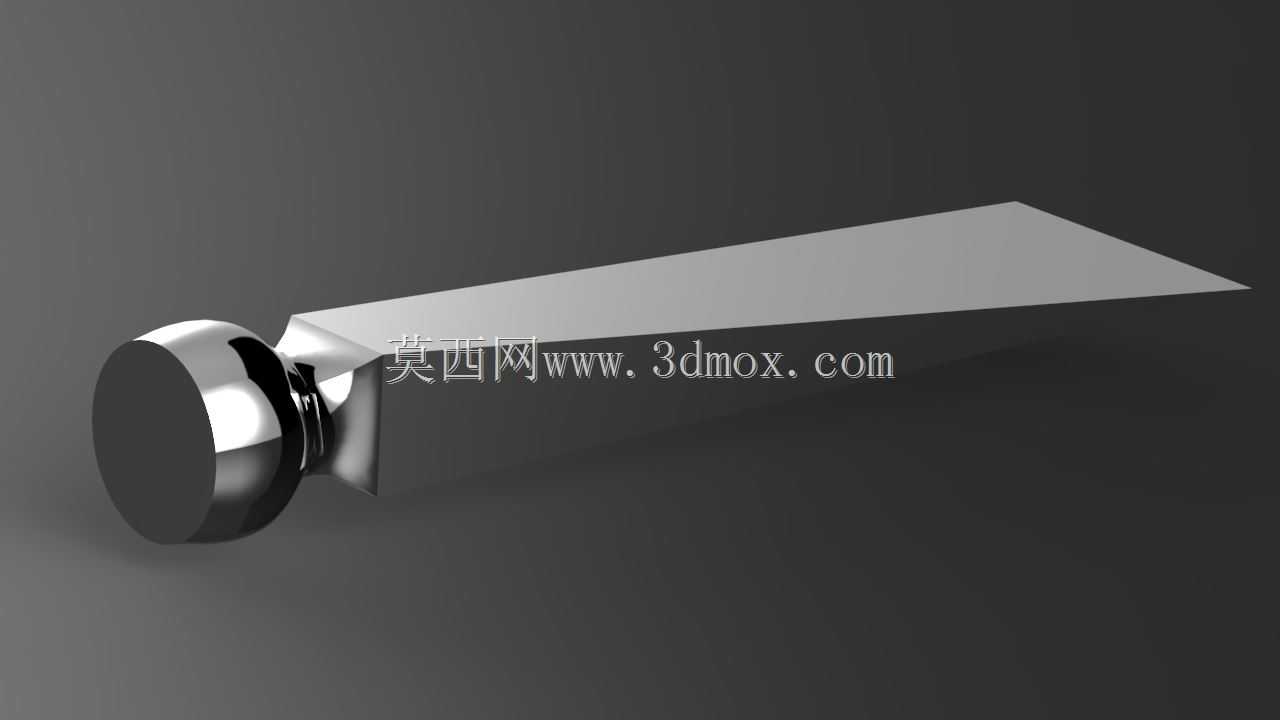

　　这类楔形紧固连接件在机械装配、工装夹具定位、仪器仪表内部组件固定场景中应用十分广泛，核心作用是通过斜面的楔紧效应实现无额外锁止件的过盈紧固，相比螺纹连接，它能在狭小安装空间内提供均匀的径向挤压力，不会出现螺纹滑牙、应力集中在牙底的问题，尤其适合需要频繁拆装、对定位精度有一定要求的轻载连接工位。从结构设计逻辑来看，该零件头部采用圆弧球面设计，一方面是为了在敲击装配时让受力点均匀分布在端面中心，避免偏载导致楔身倾斜卡滞，另一方面球面轮廓能在装配到位后与安装孔端面形成自然的圆弧过渡，减少边角应力集中，也能避免尖锐棱边划伤装配人员。楔身采用等斜率渐变的楔形截面，斜面坡度经过力学核算，既保证楔入时的推力不会过大，降低装配敲击力度要求，

　　又能在楔入到位后实现自锁，不会因为设备运行的振动出现松脱退出。设计时需要严格控制楔身的厚度公差，斜面的平面度要求控制在0.02mm以内，避免因为斜面翘曲导致局部接触应力过大，出现压溃安装孔壁的问题。头部与楔身的过渡位置做了小圆弧倒角处理，这个细节是为了分散楔入时的剪切应力，很多同类型零件容易在头身结合位置出现断裂，就是因为没有做过渡圆角，应力集中在直角交界位置，反复拆装几次就会出现疲劳裂纹。安装边界方面，该零件适配的安装孔为矩形通槽，槽宽与楔身最薄端尺寸保持间隙配合，间隙量控制在0.05-0.1mm之间，既保证楔身能顺利插入槽内，又不会因为间隙过大导致楔紧后出现旷量。楔身的长度需要根据被连接件的总厚度来匹配，一般要求楔入到位后，

　　楔身最厚端露出安装槽的长度不小于3mm，保证有足够的锁止余量，同时头部端面与被连接件表面的贴合面积不小于头部横截面积的80%，避免局部压强过大压伤零件表面。在实际选型使用时，需要注意该类楔形件不适合承受大扭矩的传动场景，仅适用于轴向定位、轻载紧固的工位，装配时要保证楔入方向与受力方向垂直，才能最大化发挥楔紧的自锁效应，如果安装角度偏斜超过3度，自锁性能会下降40%以上，设备运行振动时很容易出现松脱。建模过程中，头部的球面与圆柱段的相贯线处理要保证顺滑，不能出现建模棱角，否则实际加工时会在相贯位置出现刀痕，成为应力断裂的起始点，楔身的两个侧面要保持平行度公差，避免楔入时出现卡滞。
