管壳式换热设备壳体排布结构设计

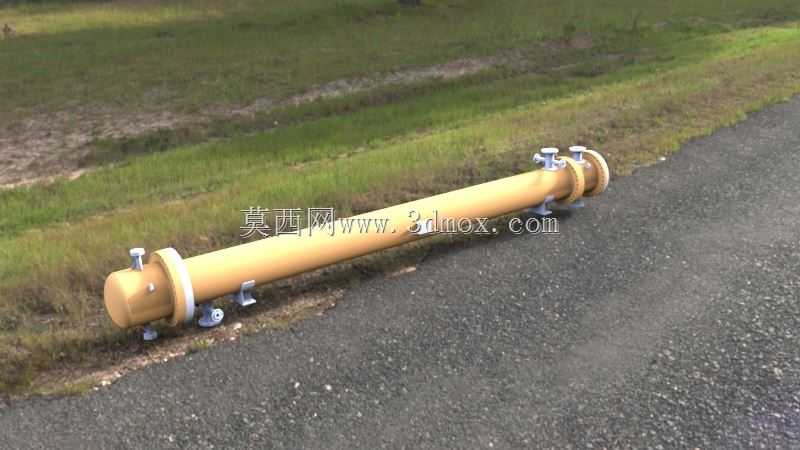

　　在石油炼化、化工生产、集中供热、暖通空调及工业余热回收场景中，管壳式换热器是应用占比最高的间壁式换热设备，其壳体作为承载换热管束、分隔冷热流体腔室、承受系统工作压力的核心承压部件，排布设计的合理性直接决定设备运行稳定性、换热效率与现场安装适配性。本次设计的壳体采用卧式长筒形结构，主体选用标准无缝钢管卷制或成品无缝管加工，两端通过法兰结构与管板、封头实现可拆卸连接，既满足管束抽装检修的操作需求，也能保证承压腔室的密封可靠性。壳体侧面根据工艺管路走向，分别预留了冷热流体的进出口接管接口，接口位置经过流场模拟优化，避免流体进入壳程后出现流动死区，减少壳程结垢与局部冲刷磨损的概率；底部设置的鞍式支座采用标准JB/T4712结构，

　　支座间距根据壳体长度、自重及充液总重量计算确定，保证设备安装后筒体挠度控制在标准允许范围内，避免管束与壳体内壁出现剐蹭。设计过程中优先考虑壳程流体的折流板匹配性，壳体内径尺寸与换热管排布数量、管心距参数严格适配，保证壳程流体在折流板导流作用下形成理想的错流流动状态，提升壳程换热系数；壳体壁厚根据设计压力、设计温度、材质许用应力通过强度计算确定，同时预留足够的腐蚀裕量，适配不同工况下的介质腐蚀特性。现场安装层面，壳体的接管法兰端面均设置统一的安装基准面，所有外接管路接口的中心高度、方位角均匹配常规工业厂房的管路排布规范，无需额外增加异形转接管件即可完成管路对接；两端封头的拆卸空间预留满足检修操作要求，

　　设备安装后周边预留的操作空间可满足日常巡检、法兰紧固及管束抽装的作业需求。壳体外表面的支脚、接管、吊耳等附件的焊接位置均避开筒体纵环焊缝，焊接接头形式符合压力容器焊接规范，减少应力集中带来的疲劳失效风险；针对不同工况的保温需求，壳体外径尺寸预留了标准保温层的安装厚度空间，外护层安装后不会与外接管路、支座部件产生干涉。
