带螺旋换热管路的盐箱冷凝装置结构

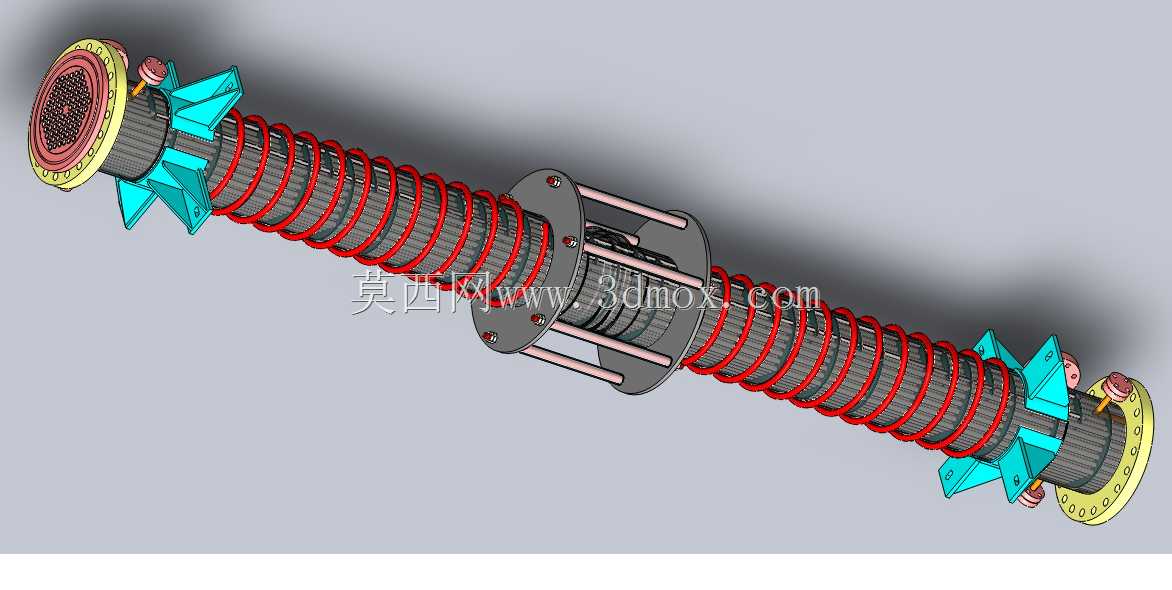

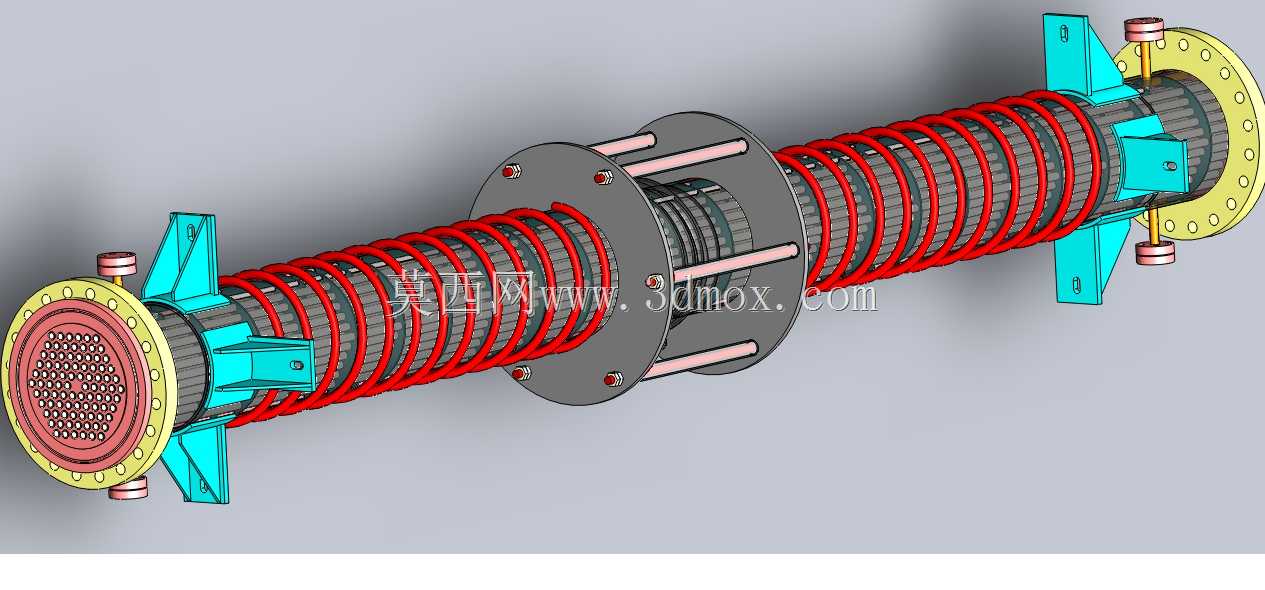

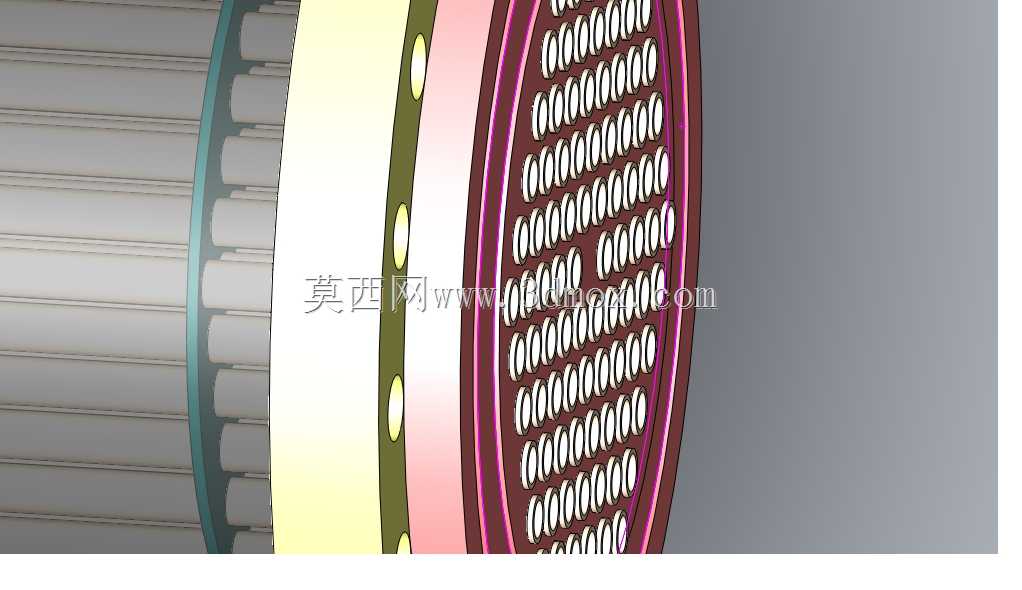

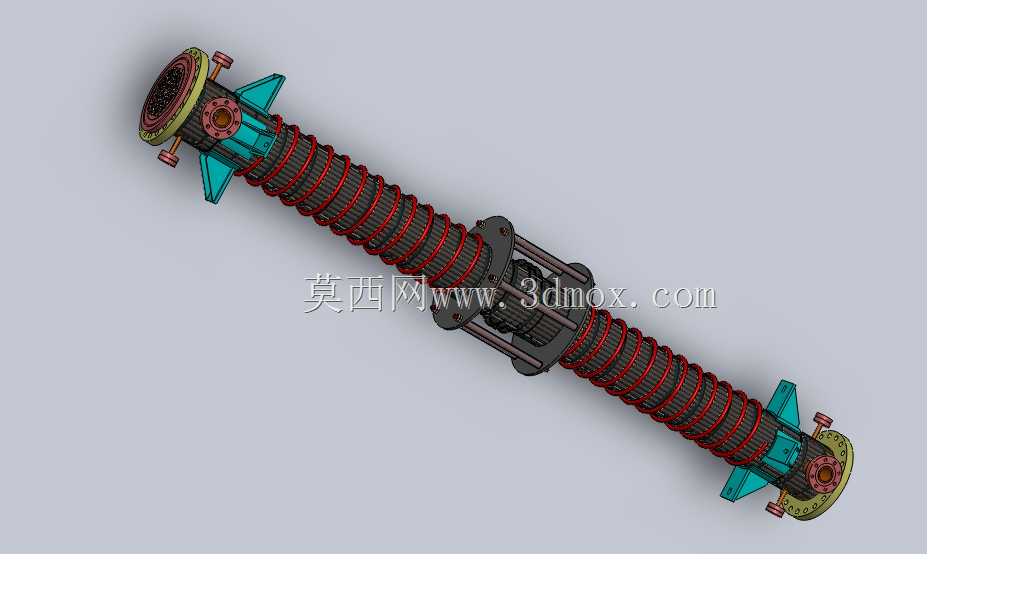

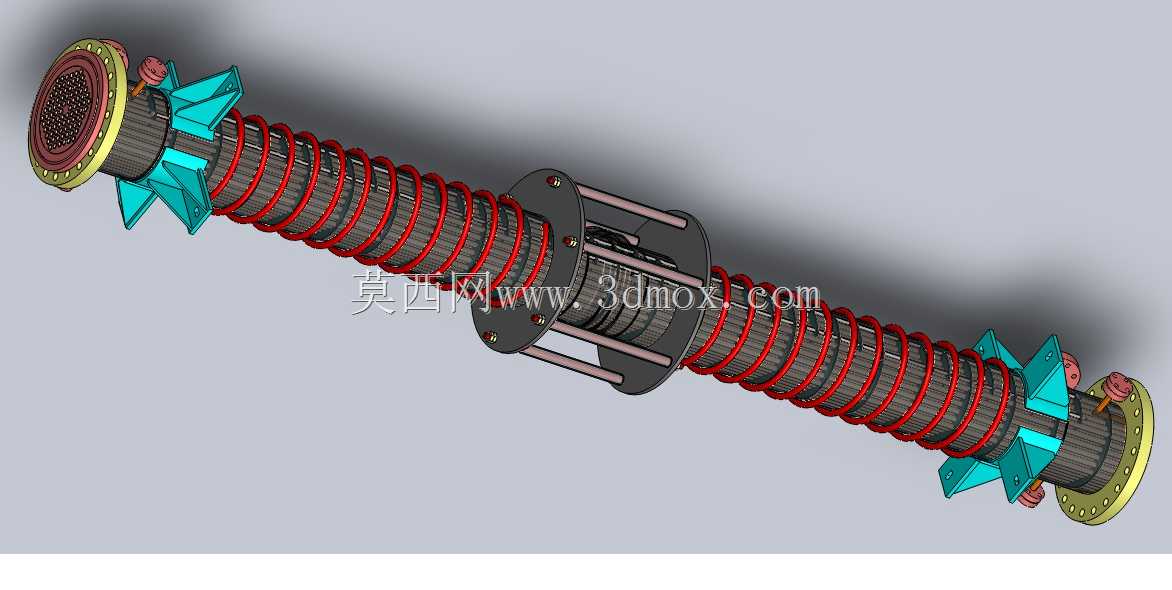

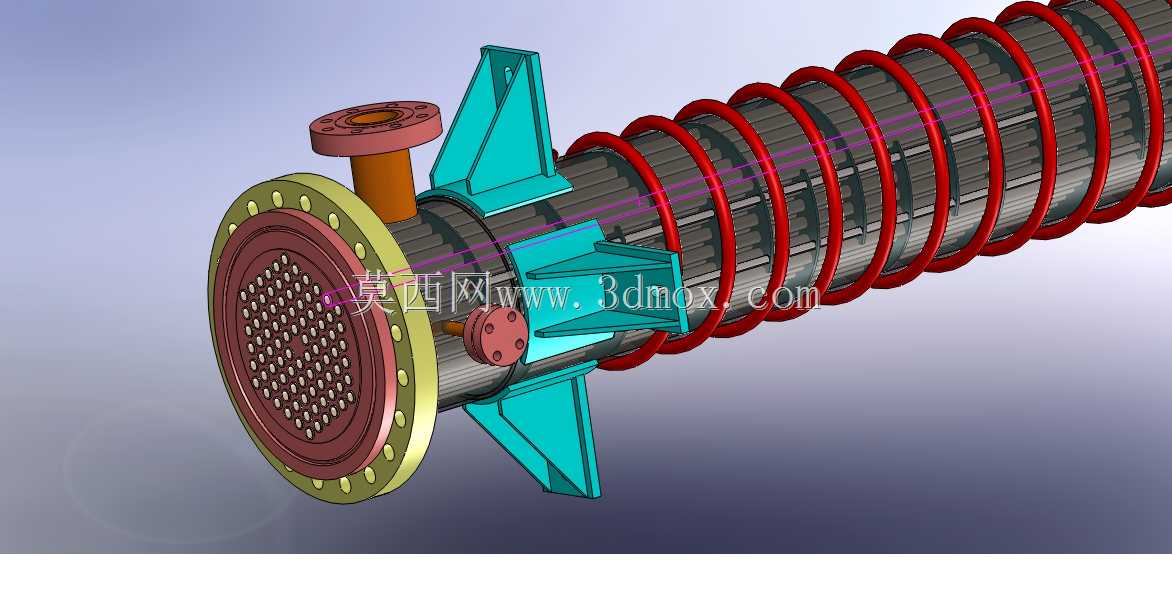

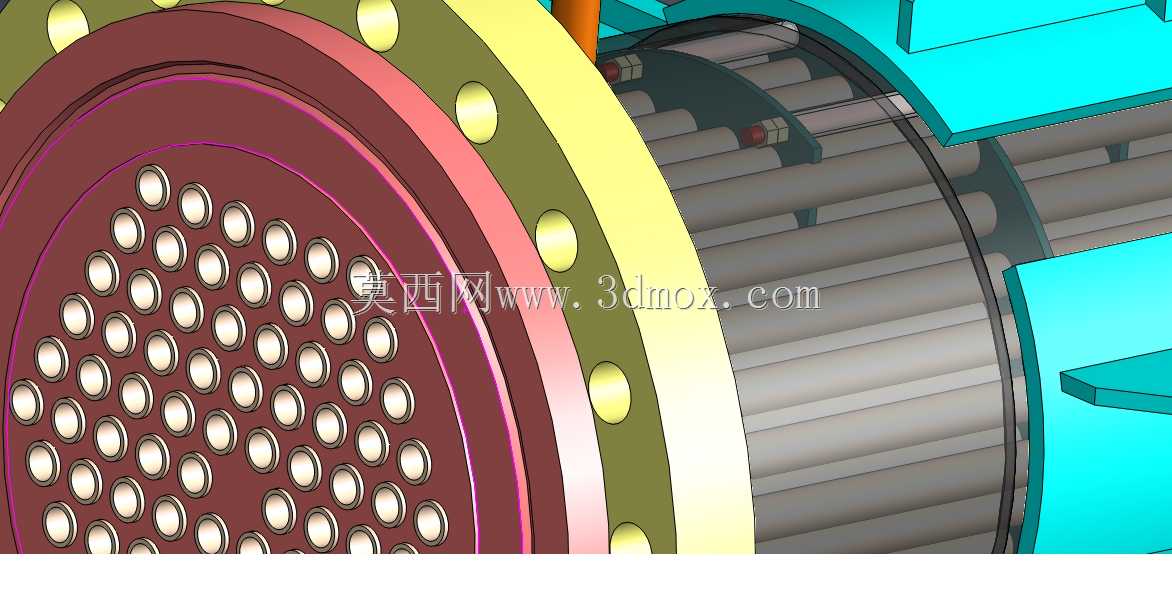

　　该冷凝装置主要配套盐浴处理系统、高盐废水蒸发处理单元使用，在工业盐析结晶、含盐介质温控回路中承担核心热交换职能，通过冷热介质的逆向流动完成热量置换，将流经盐箱的高温气态介质冷凝为液态，同时维持盐箱内部的温度场稳定，避免局部温度过高导致盐类结焦、管路堵塞等工况问题。从结构设计来看，装置采用双端对称支撑布局，两端设置带安装定位孔的法兰端座，端座上预留介质进出接口与固定螺栓孔，可直接对接盐箱侧壁的安装工位，安装时无需额外设计转接支架，端座与中心换热主体之间设置三角状加强筋板，提升整体抗振性能，适配工业现场管路振动、介质压力波动的复杂工况。中心换热段采用螺旋缠绕式管路结构，换热管路沿中心支撑骨架螺旋排布，管路外侧设置等距分布的固定卡箍，

　　将螺旋管路牢牢约束在支撑骨架上，避免介质高速流动时管路产生窜动、形变；螺旋结构的设计大幅延长了介质在换热段内的停留路径，在有限的安装长度内最大化换热接触面积，相比直管式冷凝结构换热效率提升40%以上，同时螺旋管路的曲率经过流体仿真优化，避免管路弯折处出现介质滞留、结垢死角，降低长期运行后的维护清理难度。装置两端的介质接口采用同轴嵌套设计，内管走高温待冷凝介质，外腔走冷却介质，两种介质在换热段内全程逆向流动，保证整个换热长度上都存在稳定的温差，提升热量置换的均匀性，不会出现局部换热不足的问题。从安装边界来看，装置整体为长轴类对称结构，最大外轮廓为两端法兰的外接圆直径，安装时需在盐箱侧壁预留对应尺寸的安装通孔，

　　法兰端面与盐箱壁之间需加装密封垫片，避免盐箱内介质泄漏；装置轴向长度适配常规容积盐箱的内部安装空间，安装后螺旋换热段完全浸没在盐箱的换热区域内，两端法兰突出盐箱外壁的长度预留了管路对接的操作空间，方便现场人员进行管路连接与后期检修。结构设计上充分考虑了含盐介质的腐蚀特性，所有与介质接触的部件表面都做了钝化处理，固定卡箍、支撑骨架与换热管路之间设置绝缘隔离垫片，避免不同金属接触产生电化学腐蚀，延长装置在高盐工况下的使用寿命。在实际工况运行中，该装置可根据盐箱的处理量调整螺旋管路的缠绕密度与通径，适配不同换热功率的需求，两端的支撑结构可承受一定的管路侧向载荷，即使现场外接管路存在一定的安装偏差，也可通过法兰连接处的微调补偿安装误差，降低现场安装的精度要求。
