内燃机燃油供给系统化油器结构设计

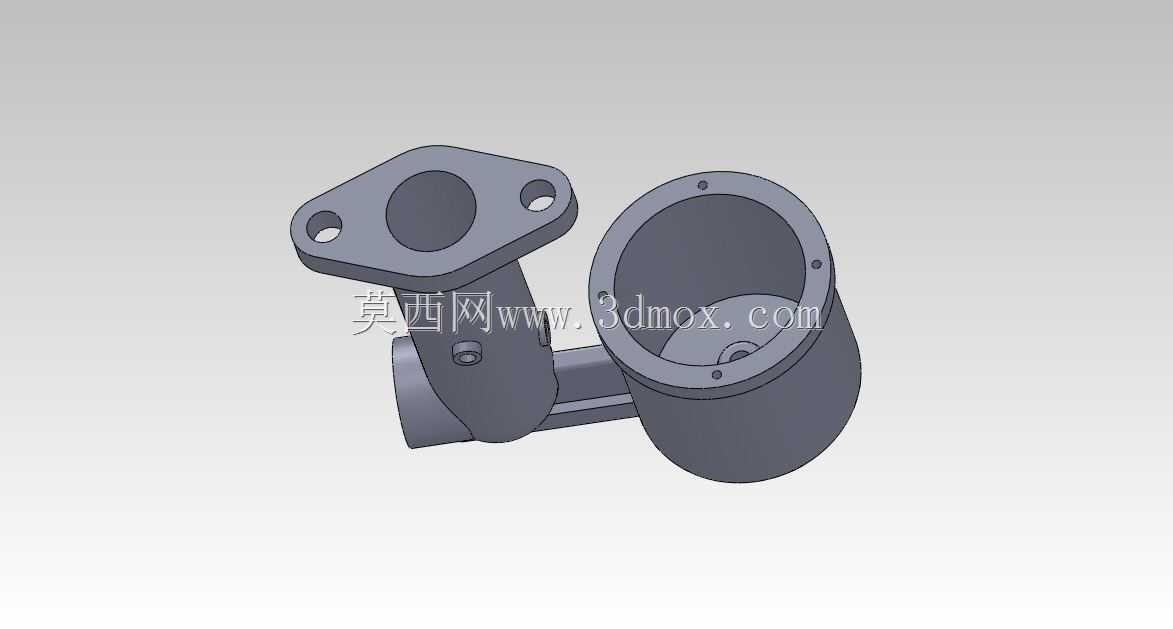

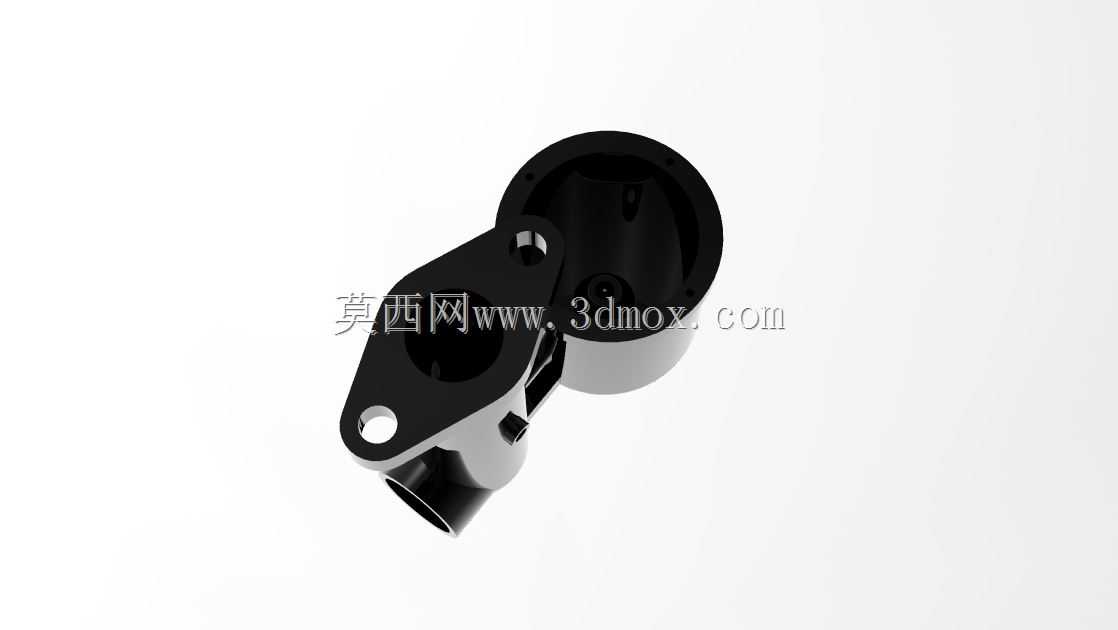

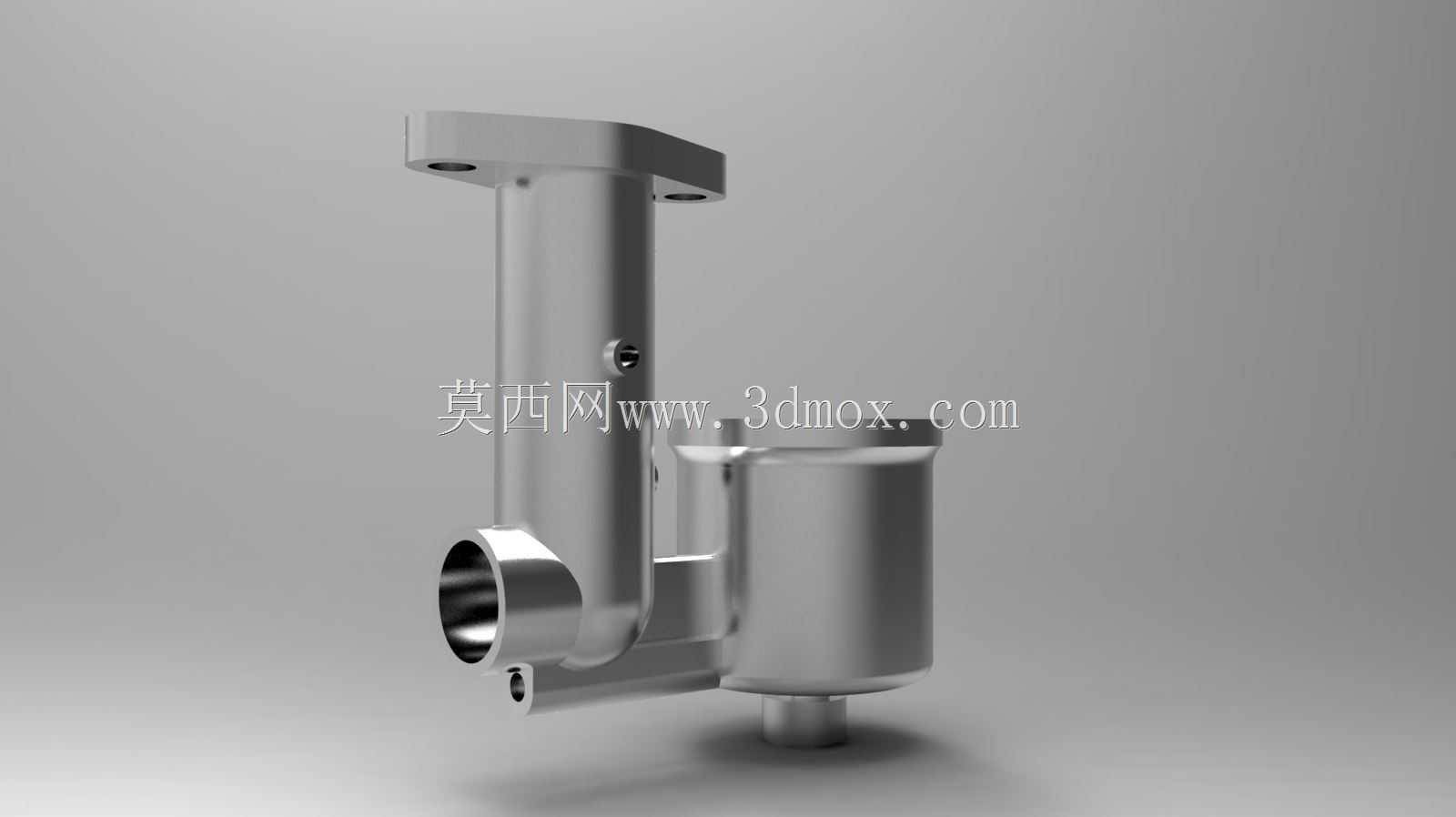

　　在小型通用内燃机、老式摩托车、园林动力机械的燃油供给环节，化油器是承担燃油雾化、空燃比配比的核心部件，直接决定动力输出的平顺性、燃油消耗水平与怠速稳定性，这类部件的三维结构设计需要兼顾安装适配性、流道合理性与装配维护便利性。本次呈现的化油器结构，采用侧置法兰安装+圆筒形浮子室的布局，安装法兰设置两个对称螺栓过孔，法兰面加工有密封凹槽，可适配纸质或橡胶密封垫，避免进气侧出现漏气导致的空燃比失准，法兰中心的进气通道与喉管段平滑过渡，尽可能降低进气阻力，保证高转速工况下的进气充量。浮子室采用圆筒形腔体设计，侧壁设置的连通管路与喉管负压区衔接，依靠喉管处产生的真空度将燃油从浮子室吸出，经油嘴雾化后与进入的空气充分混合，

　　腔体边缘均匀布置的螺栓孔用于密封上盖，日常维护时拆开上盖即可清理油道、调整浮子油位，无需整体拆卸部件。设计阶段优先考虑了安装边界的适配性，整体结构的突出管路均避开了发动机缸头的散热片、点火线圈等周边部件，安装后不会出现运动干涉，进气法兰的孔位尺寸匹配市面多数15-20cc排量小型汽油机的进气接口，可直接用于通用园林机械、小型发电机组的配件替换或逆向开发参考。流道设计上，喉管的收缩段角度经过反复校核，既保证足够的真空度吸出燃油，又不会因为过度收缩导致进气流量不足，怠速油道的开孔位置设置在节气门近全闭的负压区，保证怠速工况下仍有足够的燃油供给，避免怠速熄火或转速不稳。浮子室的进油接口设置在腔体侧面，与燃油管路的连接采用插拔式结构，搭配卡箍即可实现可靠密封，减少管路接头的漏油风险，整个部件的壁厚设计兼顾了轻量化与结构强度，安装法兰处做了局部加厚处理，避免螺栓拧紧时出现法兰变形导致的密封失效问题。
