传感器配套轮缘法兰连接结构设计

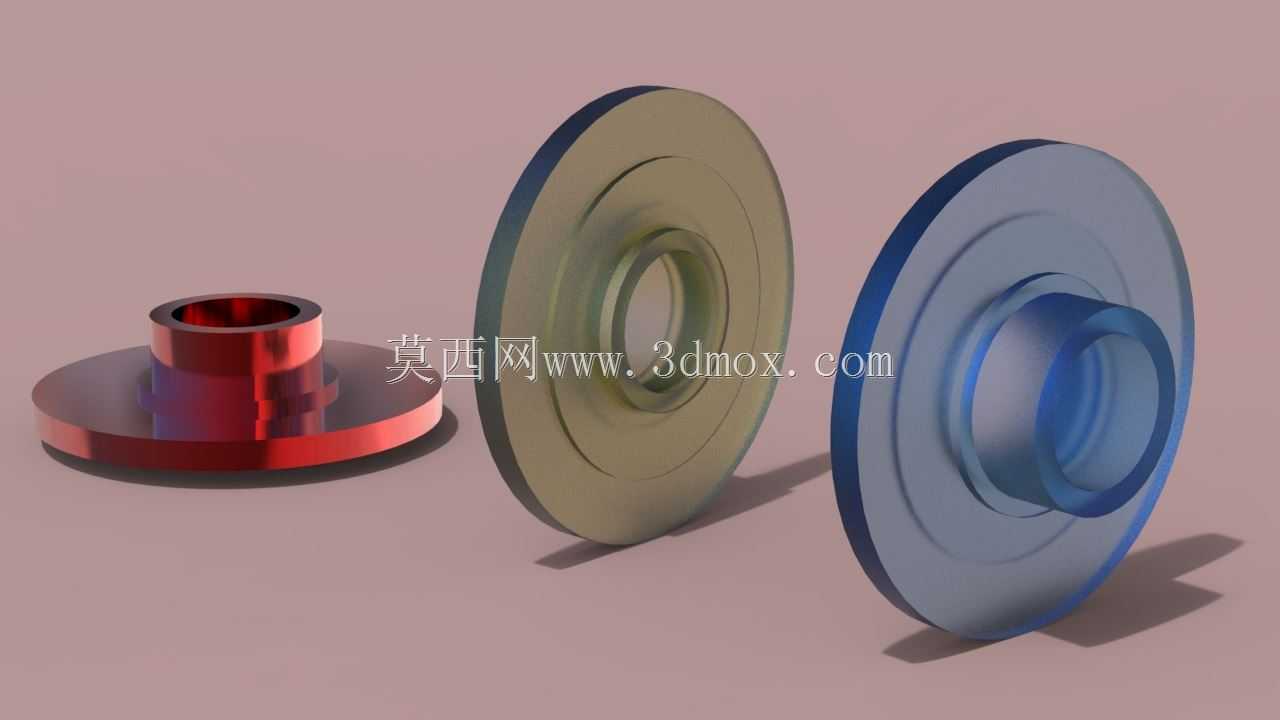

　　这类轮缘法兰结构常配套传感检测单元使用，在转速检测、位置反馈类传感装置中承担核心的安装定位与传动衔接作用，日常多见于工业传动辊道、自动化输送线的转轴端检测位，也会应用在小型精密传动机构的信号采集端，负责把转轴的转动状态稳定传递给传感元件，避免检测过程中出现打滑、偏移导致的信号失真。从结构设计逻辑来看，该零件采用盘式带凸台的构型，中心通孔用于穿装转轴或传感轴芯，凸台结构一方面起到轴向定位作用，安装时可以直接卡入对应安装座的定位孔内，省去额外调整同轴度的工序，另一方面也能提升盘体根部的结构强度，避免长期受径向载荷作用出现根部断裂的问题。盘体边缘的轮缘面做了平整化处理，表面粗糙度控制在适配传感检测的范围内，

　　不管是配合光电式传感器做转速脉冲采集，还是配合接触式传感元件做位移反馈，都能保证检测面的跳动量控制在允许公差内，减少信号误差。设计过程中需要重点把控几个尺寸边界：首先是中心通孔的公差带，要和适配的轴径保持合理的配合间隙，既不能过松导致转动过程中出现偏心晃动，也不能过紧造成装配困难、运行时出现卡滞；其次是凸台的轴向长度，要匹配安装座的沉孔深度，保证装配后轮缘面和传感探头的间距处于额定检测距离范围内，避免距离过远检测不到信号，或是距离过近出现摩擦磕碰；最后是盘体的整体外径，要结合检测分辨率的需求调整，外径尺寸直接决定了轮缘面的线速度，在相同转速下，更大的外径能让传感元件采集到的脉冲间隔更清晰，提升低速转动场景下的检测精度。

　　不同材质的选型对应不同的使用场景，金属材质的结构强度更高，适合重载、高转速的工业传动场景，透明工程塑料材质的则多用于教学演示、轻载精密检测场景，既能直观展示内部轴芯的装配状态，也能满足低载荷下的使用强度需求。装配时需要注意，轮缘面要和传感探头的检测面保持平行，凸台端面要和安装座贴合紧密，锁紧固定件时要对称施力，避免盘体出现倾斜导致运行时端面跳动超差，日常维护中只需要定期清理轮缘面附着的灰尘、铁屑等杂物，就能保证传感检测的稳定性，不需要额外做复杂的润滑保养。
