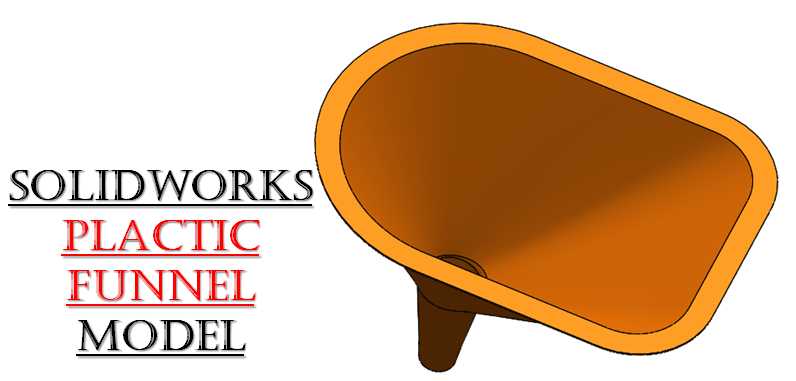

曲面结构塑料导流漏斗三维设计

　　日常车间流体分装、实验室试剂转移、小型油料加注场景里，这类曲面漏斗是降低流体洒落损耗、提升加注精准度的常用辅助工装，区别于常规直壁圆形漏斗，这款采用非对称曲面轮廓设计，适配更多非标准口径的容器加注需求。从结构设计逻辑来看，整体采用大敞口收窄至小出料嘴的流线型过渡，敞口边缘做了加厚卷边处理，一方面提升手持握持的结构强度，避免薄壁塑料件长期受力出现边缘开裂，另一方面卷边形成的限位结构可以在加注时搭靠在大容器边缘，无需全程手持承托，降低操作人员的劳动强度。曲面内壁全程做了顺滑无棱角的过渡处理，没有常规拼接漏斗的接缝台阶，流体经过时不会出现紊流滞留，针对粘度稍高的流体也能依靠重力顺畅滑落，不会在内壁形成残留挂壁，减少物料的浪费。

　　出料嘴采用小直径圆柱直段设计，长度控制在适配多数小口径容器瓶口的范围，加注时可以直接伸入瓶口内部，避免流体顺着出料嘴外壁流淌污染容器外侧。整体壁厚采用均匀渐变设计，敞口边缘壁厚稍大提升抗形变能力，出料嘴位置壁厚控制在合理范围，既保证结构强度不会被流体挤压变形，也不会因为壁厚过大导致整体重量过高，手持操作时更轻便。设计过程中重点考虑了注塑成型的工艺可行性，所有曲面过渡的拔模角度都控制在合理区间，内壁没有倒扣结构，不需要复杂的抽芯模具结构，开模后可以直接顶出脱模，适合批量注塑生产。外形边界上，敞口采用类椭圆的非对称轮廓，长轴方向的尺寸适配大口径容器的加注需求，短轴方向可以伸入部分狭窄开口的工位，相比正圆形漏斗的场景适配性更强，

　　出料嘴的中心位置做了偏心调整，加注时流体的下落轨迹更贴合容器内壁，减少直冲容器底部产生的液体飞溅。实际使用中，这类曲面漏斗可以覆盖从水剂、低粘度油料到大颗粒粉体的转移需求，曲面结构不会像棱角结构那样出现粉体卡料堆积的问题，日常维护时直接冲洗内壁即可，没有清洁死角。
