螺旋桨风机流场仿真分析结构方案

　　在工业通风、车间散热、管道送风等场景中，螺旋桨风机是应用极广的流体输送设备，其核心性能直接决定整套通风系统的运行效率与能耗水平，不少现场运维反馈的送风距离不足、运行噪音偏大、能耗超标的问题，追根溯源大多和叶轮结构设计阶段的流场匹配度不足有关。做这类风机的结构设计时，不能只盯着叶轮的静态几何尺寸做文章，必须结合实际运行的流场状态调整参数，毕竟风机的做功过程是和空气持续耦合作用的，静态建模时看着顺滑的叶片曲面，实际运转时很容易出现局部涡流、气流脱壁的问题，不仅会拉低送风效率，还会因为气流脉动产生额外的振动噪音，长期运行甚至会引发叶片疲劳损伤。从结构设计的边界来看，这类螺旋桨风机的安装尺寸需要匹配现场的风管通径，

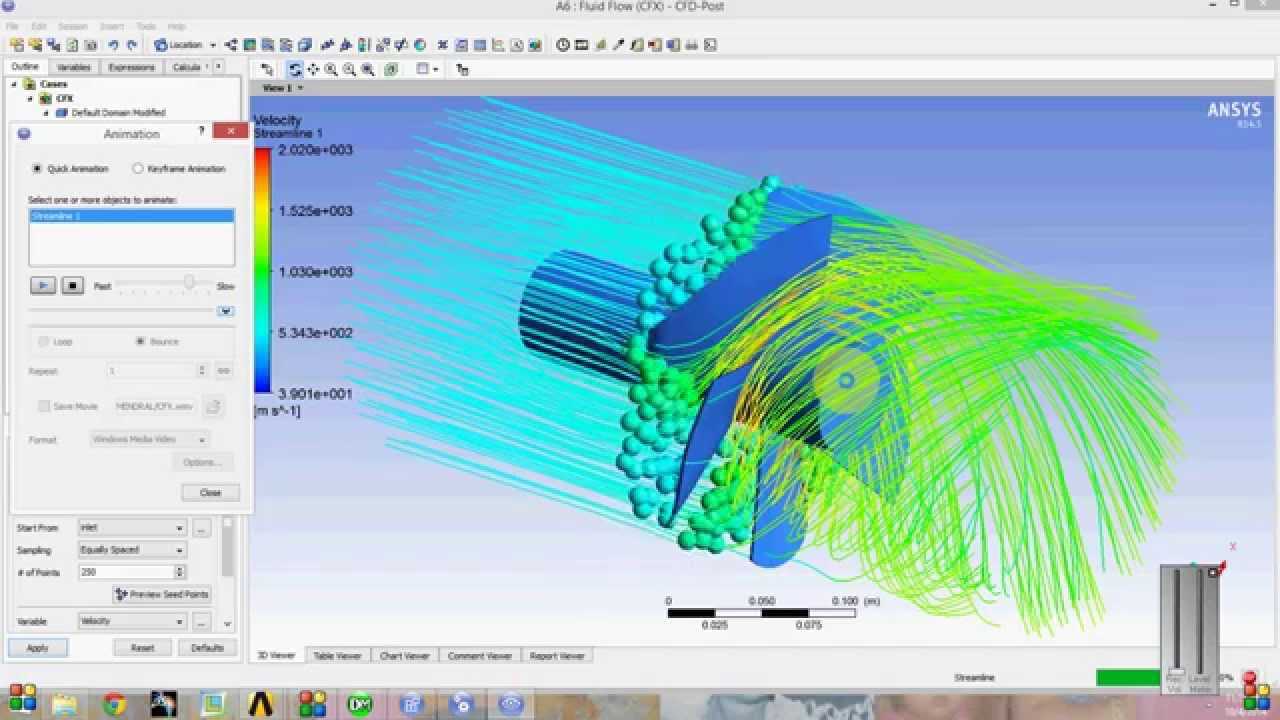

　　轮毂直径和叶片展长的比例通常控制在合理区间，既保证轮毂处有足够的结构强度连接驱动轴，也能让叶片有效做功区域覆盖尽可能多的流道截面，避免叶根处出现无效的流动死区。叶片的扭角设计是整个结构的核心，从叶根到叶尖的线速度是逐步提升的，不同半径位置的叶片安装角需要做渐变处理，才能让整个叶展方向的气流都获得均匀的轴向推力，避免叶尖部分气流攻角过大产生失速，或是叶根部分攻角过小做功不足。做流场仿真分析的过程中，需要重点关注叶片表面的压力分布、出口截面的流速均匀度、以及叶轮周边的涡流分布区域，比如叶片前缘的压力突变位置是否合理，叶顶间隙处的泄漏流强度是否在可控范围，这些细节都会直接影响风机的实际运行表现。

　　不少新手做这类设计时容易陷入只看额定风量风压参数的误区，忽略了实际安装场景的流道阻力特性，比如接长风管、加装弯头、进出风口有遮挡的情况下，风机的实际工作点会发生偏移，这时候前期的流场分析数据就能给结构优化提供明确的方向，比如调整叶片的安装角、优化叶型的弯掠角度，就能让风机的高效工作区间匹配实际的管网阻力特性，避免出现大马拉小车或是出力不足的问题。从安装适配的角度来说，叶轮和驱动轴的配合公差、动平衡校正的精度要求，也需要结合流场分析得到的气动载荷数据来确定，比如高转速工况下叶片的离心载荷和气动脉动载荷叠加，轮毂的连接结构需要有足够的安全系数，避免运行过程中出现连接松动的问题。另外，流场分析中捕捉到的局部高速气流区域，也能给后续的降噪结构设计提供参考，比如在对应的机壳位置加装导流结构或者消声棉，就能针对性降低气流摩擦产生的高频噪音，不用盲目加厚整个机壳增加不必要的成本。
