螺栓预紧非线性有限元仿真分析模型

　　螺栓连接是机械结构中应用最广泛的可拆卸连接形式，在轨道交通、风电装备、重型机械、航空航天等领域的承力结构中，螺栓预紧力的控制直接决定连接副的可靠性，预紧力不足会导致连接面滑移、结构刚度下降，预紧力过大则可能引发螺栓屈服断裂、被连接件压溃失效，因此在结构设计阶段开展螺栓预紧过程的力学仿真，是验证连接方案合理性的核心环节。

　　该仿真模型还原了典型C型夹座配合六角头螺栓的连接结构，建模过程中对螺栓螺纹区域做了合理简化，保留螺栓头、光杆段以及被连接件的完整几何特征，既避免了螺纹牙细节网格过多导致的计算效率低下问题，又能精准捕捉预紧力作用下的整体应力分布规律。模型采用非线性求解设置，充分考虑被连接件接触区域的接触非线性特性，以及材料在应力集中区域的弹塑性变形行为，相比传统线性静力学分析，更贴近螺栓预紧过程的真实力学响应。

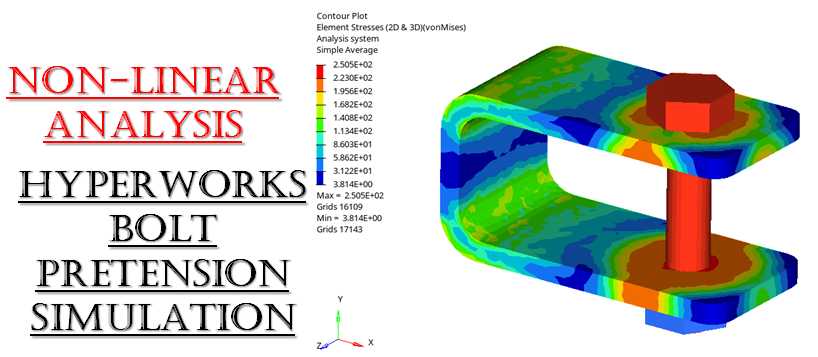

　　从仿真输出的应力云图可以直观看到，预紧力施加后，螺栓光杆段承受均匀拉应力，螺栓头与被连接件接触的环形区域、被连接件上下夹持面的孔周区域是应力集中的核心位置，应力从接触边缘向构件内部逐步衰减，C型夹座的开口侧因结构刚度不对称，出现了明显的弯曲变形趋势，应力分布沿夹座对称面呈现梯度变化，这一结果可直接指导结构优化：针对应力集中区域可通过增大夹持面接触面积、添加平垫圈分散压应力的方式降低局部应力峰值，针对夹座开口侧的弯曲变形可通过调整截面厚度、增设加强筋的方式提升结构整体刚度，避免预紧后夹座开口量过大导致的连接失效。

　　在实际工程应用中，这类仿真模型可直接复用在各类承压螺栓连接的设计验证环节，建模时需注意螺栓预紧力的加载顺序要匹配实际装配工艺，接触对的摩擦系数设置要结合实际表面处理工艺选取，网格划分时在孔周、螺栓头接触区域做局部加密，保证应力计算结果的收敛性与准确性。通过该类仿真可提前预判不同预紧力矩下的结构应力水平、变形量，替代部分物理试验环节，缩短产品研发周期，降低试验成本，同时为装配工艺中预紧力矩的参数设定提供量化依据，避免现场装配时因预紧力控制不当引发的后期故障。
