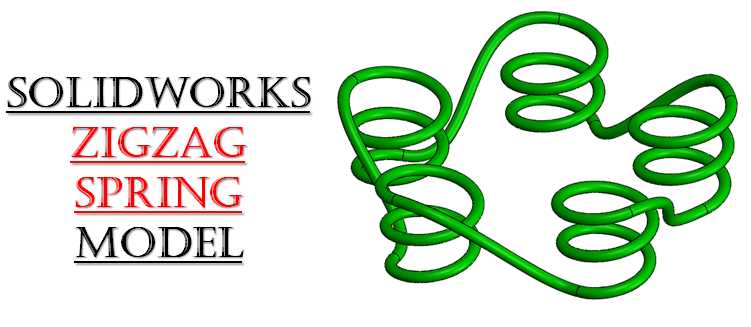

之字形异形螺旋弹簧结构设计方案

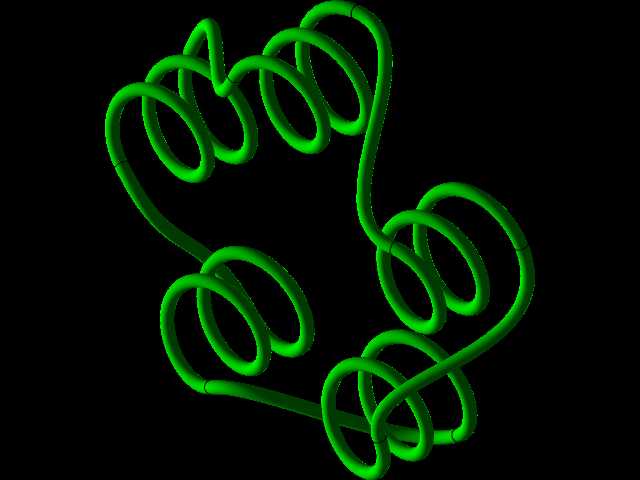

　　这类之字形异形螺旋弹簧，常被应用在需要多方向弹性补偿、非规则安装空间的传感检测配套结构中，和常规圆柱螺旋弹簧不同，它的簧丝走向并非沿单一轴向螺旋排布，而是通过多组不同曲率的螺旋段弯折衔接，形成类似手掌轮廓的非对称布局，能够在有限的异形安装腔体内，同时提供多个方向的弹性复位力与缓冲支撑力。在实际设备应用场景里，这类弹簧多配套在位移传感器、压力检测模组的触发端，当检测端受到不同角度的外力作用时，簧体的各个螺旋段可以同步产生形变，不会像常规直弹簧那样出现偏载卡滞、弹力输出不均的问题，能够保证检测触发的力值反馈线性度，避免因弹簧受力偏移导致的检测数据跳变。从设计思路来看，建模时首先要确定各个螺旋段的中心轨迹线，根据安装腔体的边界轮廓，

　　逐段调整每一段螺旋的螺距、圈径、起始角度，再通过平滑的过渡曲线将各段螺旋的端点衔接，保证簧丝中心线全程曲率连续，没有硬折角，避免后续受力时在折角位置出现应力集中，提前产生疲劳断裂。簧丝直径的选取需要匹配实际工况的载荷需求，同时要预留足够的形变余量，保证最大压缩量下簧圈之间不会出现并圈碰磨，还要兼顾安装边界的尺寸限制，整个簧体的外轮廓不能超出安装腔体的避让空间，相邻螺旋段之间也要预留足够的间隙，避免形变过程中不同段的簧丝互相干涉。这类异形弹簧的安装固定端，通常会在簧体的两个末端设计平直的引出段，用来和安装基座上的定位槽配合，不需要额外的焊接或者紧固件固定，依靠引出段的卡合就能限制弹簧的周向转动与轴向窜动，

　　装配时直接将簧体卡入预设的安装槽即可，拆装维护都比较便捷。在实际选型适配时，需要先核算检测端的最大行程与所需的复位力，反推簧丝直径、各段螺旋的有效圈数，还要反复校核形变过程中簧体各部位的位移量，确保全行程内簧体不会和周边的传感器电路板、检测触头等零部件产生剐蹭，避免长期使用过程中磨损周边元器件，影响设备的检测精度与使用寿命。
