直列四缸活塞曲柄连杆动力总成结构

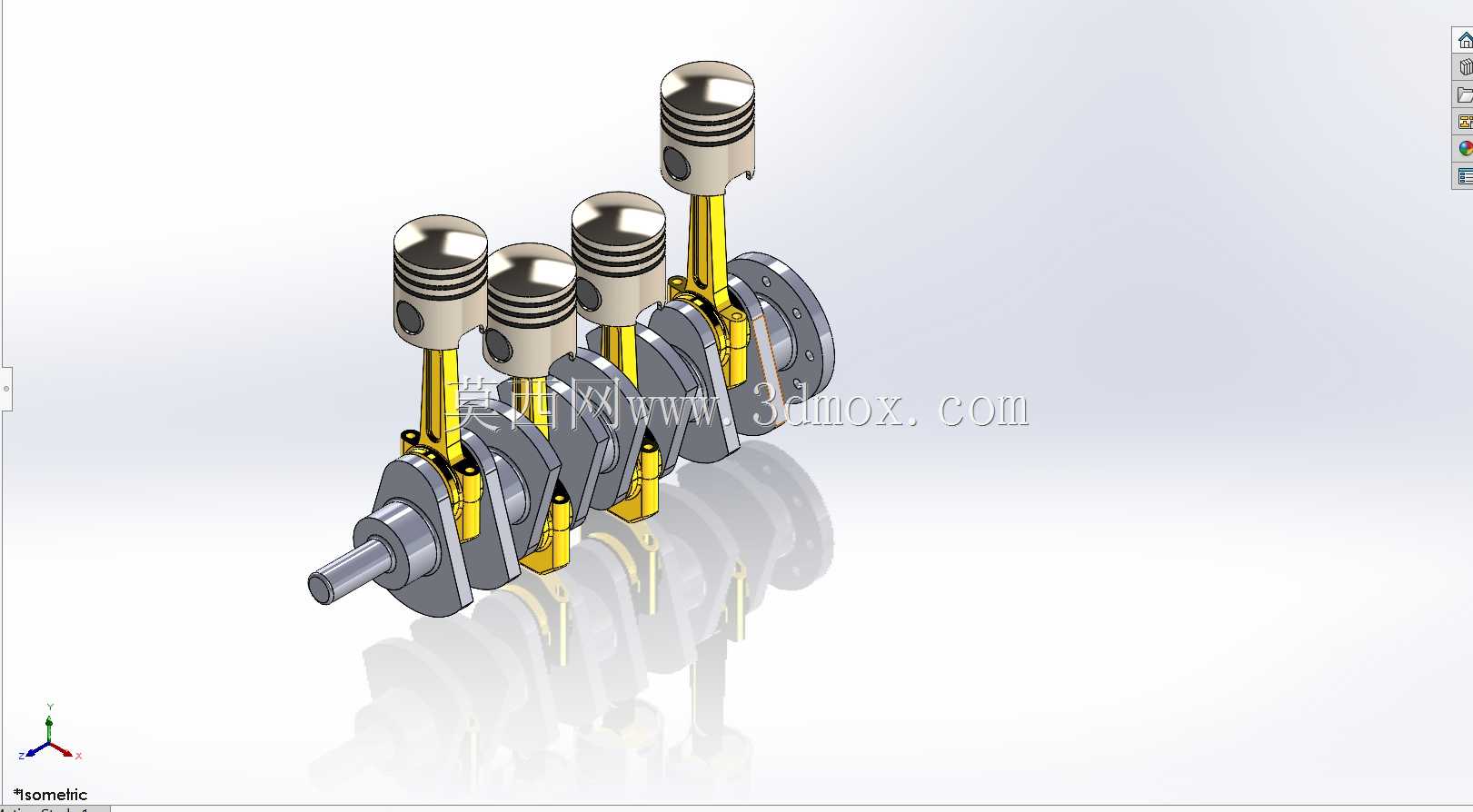

　　这套直列四缸动力结构的三维建模，完整还原了往复式内燃机核心运动组件的装配关系与运动逻辑，在乘用车动力系统研发、小型通用动力设备设计、职业院校机械原理教学场景中都有很高的参考价值。从实际工程用途来看，该结构是四冲程汽油/柴油发动机的核心动力转换单元，负责将燃料燃烧产生的活塞往复直线运动，通过曲柄连杆机构转化为曲轴的旋转扭矩，最终向外输出动力驱动整车或配套设备运转，是目前民用小排量动力设备应用最广泛的结构形式。

　　建模过程中优先还原了各部件的功能匹配逻辑：活塞部分采用了带三道环槽的结构设计，分别对应两道气环与一道油环的安装位置，活塞销孔与连杆小头的配合预留了合理的浮动间隙，避免热态工作时出现卡滞；连杆采用了工字形截面的杆身设计，在保证结构强度、满足往复运动惯性力要求的前提下，尽可能降低了组件整体重量，减少高转速工况下的惯性载荷。曲轴部分采用了全支撑设计，四个曲柄销按照1-3-4-2的点火间隔角错开布置，保证各缸做功行程均匀错开，动力输出更平顺，曲轴两端分别预留了前端轮系安装轴颈与后端飞轮连接法兰的结构，可直接匹配前端附件驱动与后端动力输出的安装需求。

　　从安装边界来看，整套组件的轴向尺寸与径向轮廓完全适配常规1.0-1.6L排量直列四缸发动机的缸体安装空间，曲轴主轴颈的位置、活塞在上止点/下止点的行程范围都严格按照量产机型的尺寸公差逻辑设定，缸体设计时可直接参考该模型的运动包络，预留足够的避让空间，避免活塞运行到上止点时与气门、燃烧室壁面发生干涉，同时也能为曲轴平衡块的旋转预留足够的腔体空间。建模时还完整还原了组件的运动约束关系，添加了符合实际工况的运动副：活塞与缸套之间为滑动移动副，活塞销与连杆小头、连杆大头与曲柄销之间为转动副，曲轴主轴颈与缸体主轴承座之间为旋转副，可直接添加运动仿真驱动，直观展示四缸发动机的工作循环过程，观察各缸活塞的运动相位差，验证曲柄连杆机构的运动轨迹是否存在干涉。

　　在实际工程应用中，这类结构模型可用于新机型研发初期的结构方案验证，快速调整活塞行程、连杆长度、曲柄半径的参数匹配，计算不同参数下的压缩比、活塞侧压力、曲轴输出扭矩特性，减少前期物理样机的试制成本；也可用于教学场景中，帮助学习者直观理解曲柄连杆机构的运动原理，掌握往复式动力机械的核心结构逻辑；在售后维修领域，也可借助该模型拆解各部件的装配关系，辅助维修人员判断活塞偏磨、连杆弯曲、曲轴轴颈磨损等常见故障的产生原因，制定更合理的维修装配方案。建模过程中对各部件的配合公差做了示意性还原，比如连杆大头的剖分结构、轴瓦的安装位置、活塞环的开口间隙预留位置，都和实际量产部件的设计逻辑保持一致，没有出现结构原理性错误，能够为结构设计人员提供可靠的参考依据。
