山地车前垂直安装盘式制动结构

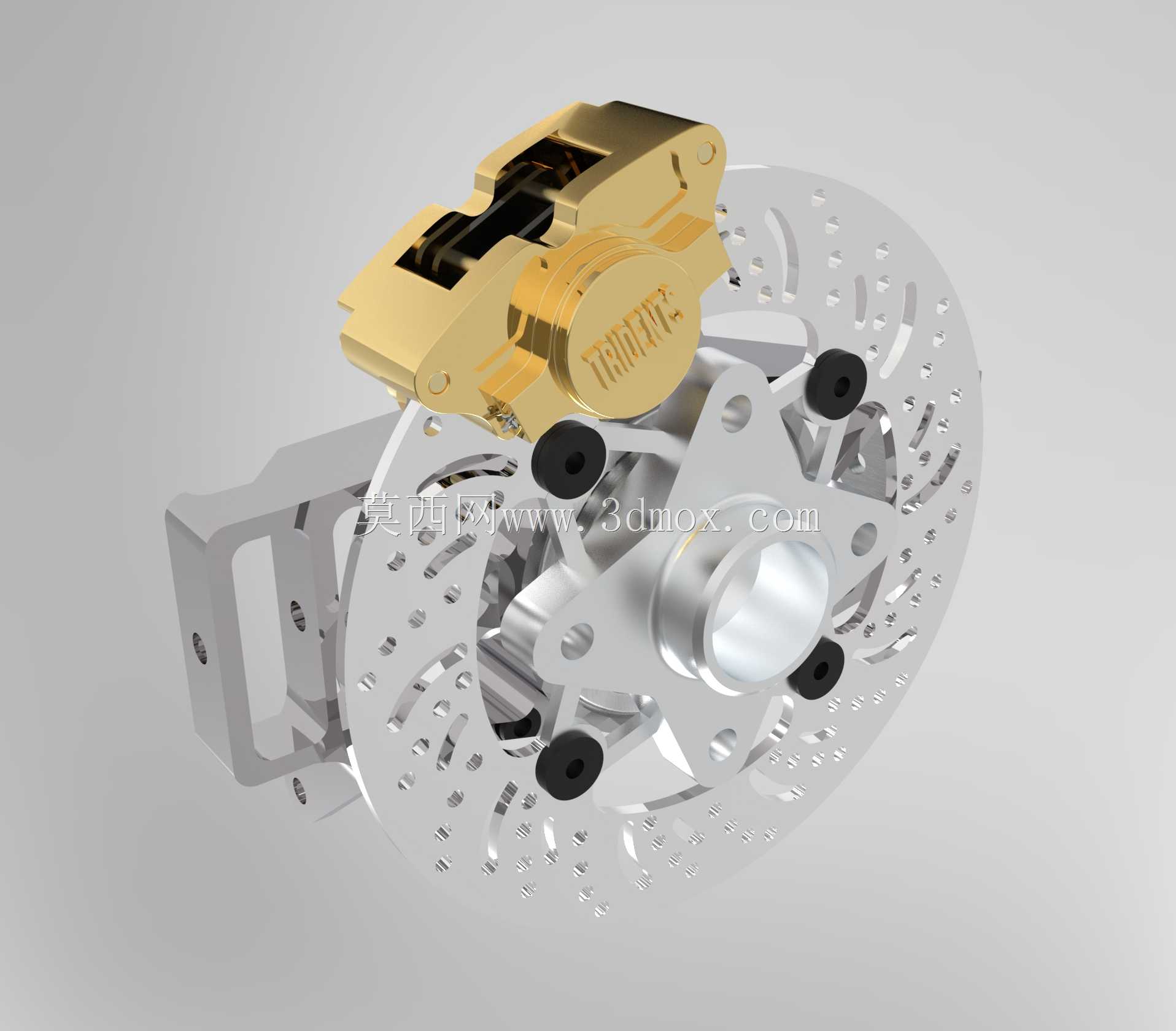

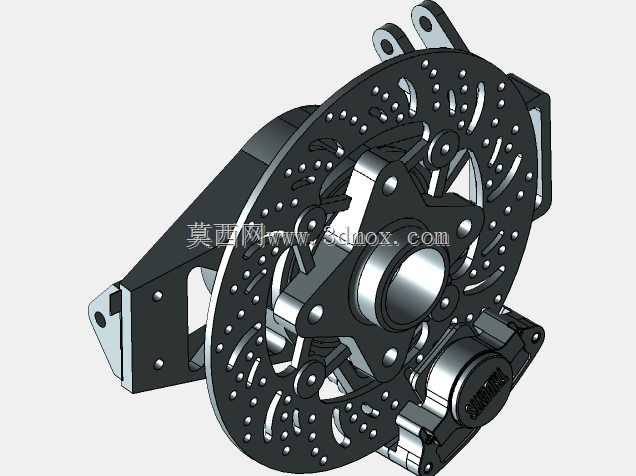

　　这套盘式制动结构针对山地车前叉垂直安装场景设计，核心作用是为骑行过程提供线性可控的制动力输出，适配非铺装路面骑行时的高频制动需求，避免传统圈刹在轮圈沾水、沾泥后制动力衰减的问题。从结构设计逻辑来看，制动盘采用通风镂空布局，盘面均匀分布的散热孔与减重槽，一方面能在连续制动时快速导出摩擦产生的热量，降低制动片热衰退概率，另一方面可在涉水、泥泞路段快速排走盘面附着的泥水、砂石，减少摩擦副的异常磨损，同时镂空结构也降低了轮组转动的非簧载质量，提升骑行时的轮组响应速度。卡钳部分采用对置活塞布局，金色外观的卡钳壳体通过一体铣削成型，内部油路设计可保证两侧制动片同步施压，避免制动时出现偏磨、蹭碟的问题，

　　卡钳上预留的安装孔位完全匹配前叉垂直安装座的孔距标准，安装时无需额外加工转接座，可直接对位锁紧。安装边界方面，制动盘中心定位孔与花鼓轴径采用标准过盈配合公差，盘面跳动量控制在0.1mm以内，避免高速转动时出现制动抖动；卡钳安装后与制动盘的单侧间隙保持在0.2-0.3mm区间，既保证制动响应的灵敏度，又不会在轮组小幅偏摆时出现持续蹭碟的问题。实际应用中，这套结构可承受长下坡路段连续制动的热负荷，制动片采用耐磨复合材料，摩擦系数稳定，在干、湿工况下的制动力波动幅度控制在15%以内，完全满足山地越野、日常通勤等多场景的制动需求。结构设计时还考虑了维护便利性，卡钳的放气螺钉位置预留了足够的操作空间，更换制动片时无需拆解整个卡钳，

　　仅需拔出固定销即可完成制动片的更换操作，日常维护效率更高。制动盘的连接螺丝采用内六角防松设计，锁紧扭矩符合骑行装备的行业标准，可避免颠簸路段长期使用后螺丝松动的风险，整体结构的强度冗余达到常规使用需求的2.5倍，可应对越野场景下的突发大制动力冲击，不会出现结构变形、断裂的问题。
