山地车通风散热浮动式碟刹制动盘结构

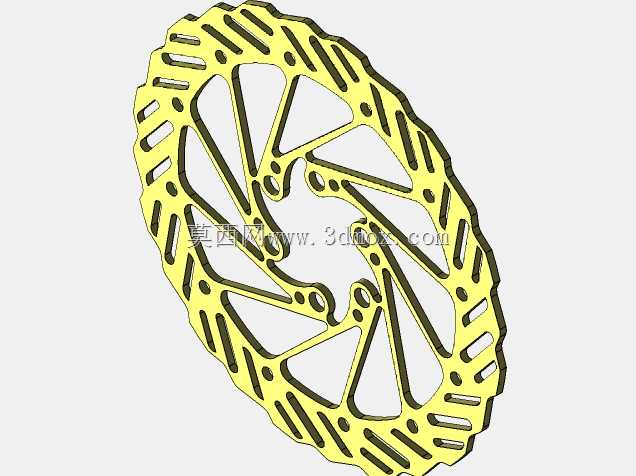

　　这款制动盘主要适配山地自行车、通勤运动自行车的碟刹制动系统，也可拓展适配轻型电动两轮车的前轮制动单元，在骑行场景中承担着将车轮动能转化为热能耗散、实现车辆减速与驻车的核心作用，直接关系到骑行过程中的操控安全性与制动响应稳定性。从结构设计来看，盘体采用了大尺寸镂空辐条式支撑结构，中心区域预留了六孔安装位，匹配行业通用的六钉花鼓安装标准，安装孔位的节圆直径符合主流山地车轮组的安装边界，安装时无需额外改动花鼓结构，可直接替换同规格原厂制动盘，适配性覆盖市面上绝大多数线拉、油压碟刹夹器。盘体外缘的摩擦工作区设计了连续排布的斜向开槽与弧形散热缺口，一方面在制动过程中可以快速刮除来令片表面的磨屑，避免磨屑在摩擦面堆积导致制动打滑、制动力衰减，

　　另一方面斜向的通风槽可以在车轮转动时形成定向气流，带走制动摩擦产生的高温，避免长时间下坡连续制动时盘体温度过高引发的热衰现象，保障连续制动工况下的制动力输出稳定。盘体的支撑辐条采用了不等宽的流线型结构，在保证整体结构强度、承受制动时的剪切力矩与径向冲击力的前提下，尽可能去除了非受力区域的多余材料，既降低了盘体自身的转动惯量，减少车轮转动时的额外负载，也能通过辐条之间的大尺寸镂空区域进一步提升空气流通效率，辅助摩擦区域散热。设计过程中针对摩擦工作面的平面度做了严格的公差约束，避免盘体转动时出现偏摆蹭碟的问题，摩擦面的厚度均匀性控制在合理公差范围内，保证来令片与盘片接触时受力均匀，不会出现局部偏磨导致的制动抖动、异响问题。

　　盘体外缘采用了波浪形轮廓设计，相比正圆形盘片，在同等摩擦接触面积下可以进一步提升边缘的散热效率，同时在遇到泥水、砂石路面骑行时，外缘的缺口可以快速甩出附着在盘片表面的泥水与细砂石，减少硬质颗粒对摩擦面的划伤，延长盘片与来令片的使用寿命。中心安装区域做了局部加厚处理，提升安装位的结构强度，避免多次拆装或者大力制动时安装孔出现变形、开裂的问题，安装孔周边的过渡圆角做了优化，分散制动时的应力集中，提升盘体的抗疲劳性能，能够应对越野骑行时的频繁冲击载荷。
