标准深沟球滚动轴承三维结构设计

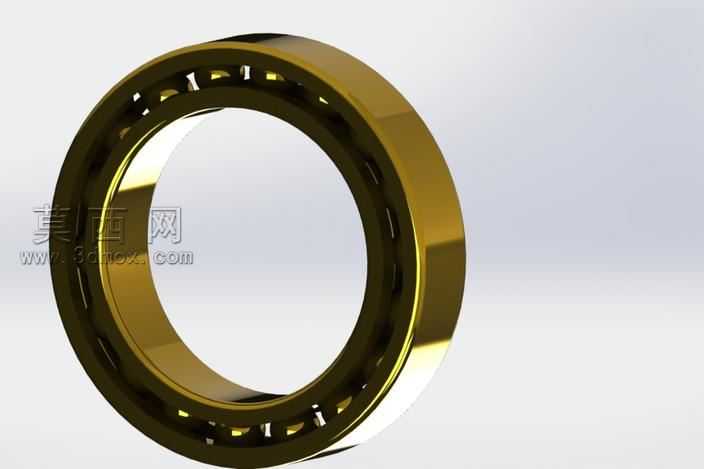

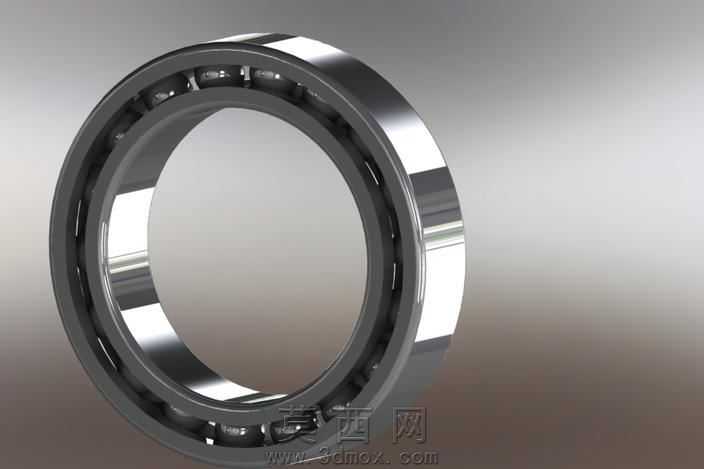

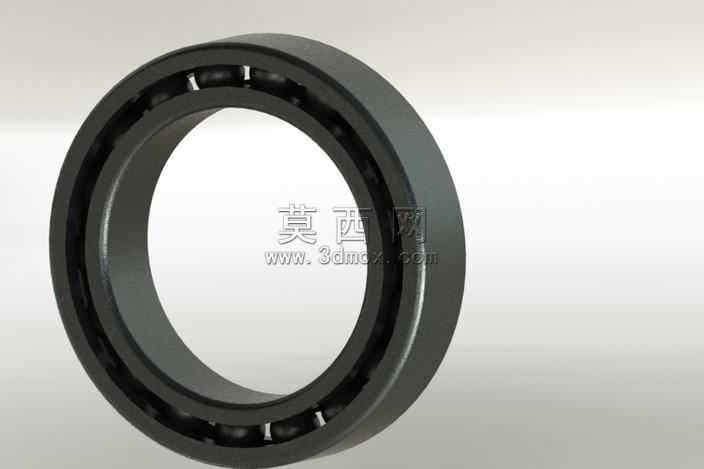

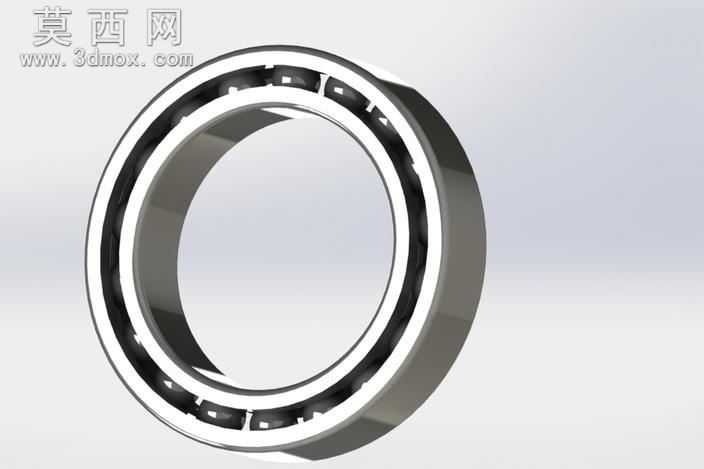

本作品为标准深沟球滚动轴承的三维参数化建模成果，建模过程严格遵循滚动轴承的通用设计规范，先通过草图绘制确定轴承内圈、外圈的截面轮廓，以旋转凸台特征生成内外圈的基础实体，保证内外圈的滚道弧度、同轴度、壁厚尺寸完全符合行业通用标准。建模时针对滚动体部分，先绘制单个钢球的实体模型，再通过圆周阵列特征，按照标准轴承的钢球排布数量、节圆直径完成所有滚动体的均匀布置，确保每颗钢球与内外圈滚道的接触间隙一致，还原真实轴承的装配配合关系。保持架部分采用常规浪形保持架结构，通过草图绘制保持架的单片轮廓，拉伸后进行圆角、倒角处理，再通过圆周阵列与装配约束，将保持架与钢球、内外圈完成虚拟装配，完整还原轴承的内部结构组成。渲染阶段为金属部件赋予高抛光铬钢材质，调整材质的反射率、粗糙度参数，模拟真实轴承钢的金属光泽与表面质感，场景采用柔和的渐变灰色背景，搭配多角度柔光照明，避免金属表面出现过曝或死黑区域，清晰呈现轴承的轮廓层次与结构细节。设计过程中优先保证模型的参数可编辑性，所有尺寸均关联全局参数变量，可通过修改内径、外径、宽度参数快速生成不同规格的同类型轴承模型，适配不同的机械设计场景使用需求。模型的结构完全还原真实轴承的运动逻辑，可在装配环境中实现内圈与外圈的相对旋转模拟，直观展示滚动轴承的工作原理，整体模型无冗余特征、无几何错误，各部件的装配关系清晰，可直接用于机械装配演示、运动仿真、产品宣传渲染等多种场景。
