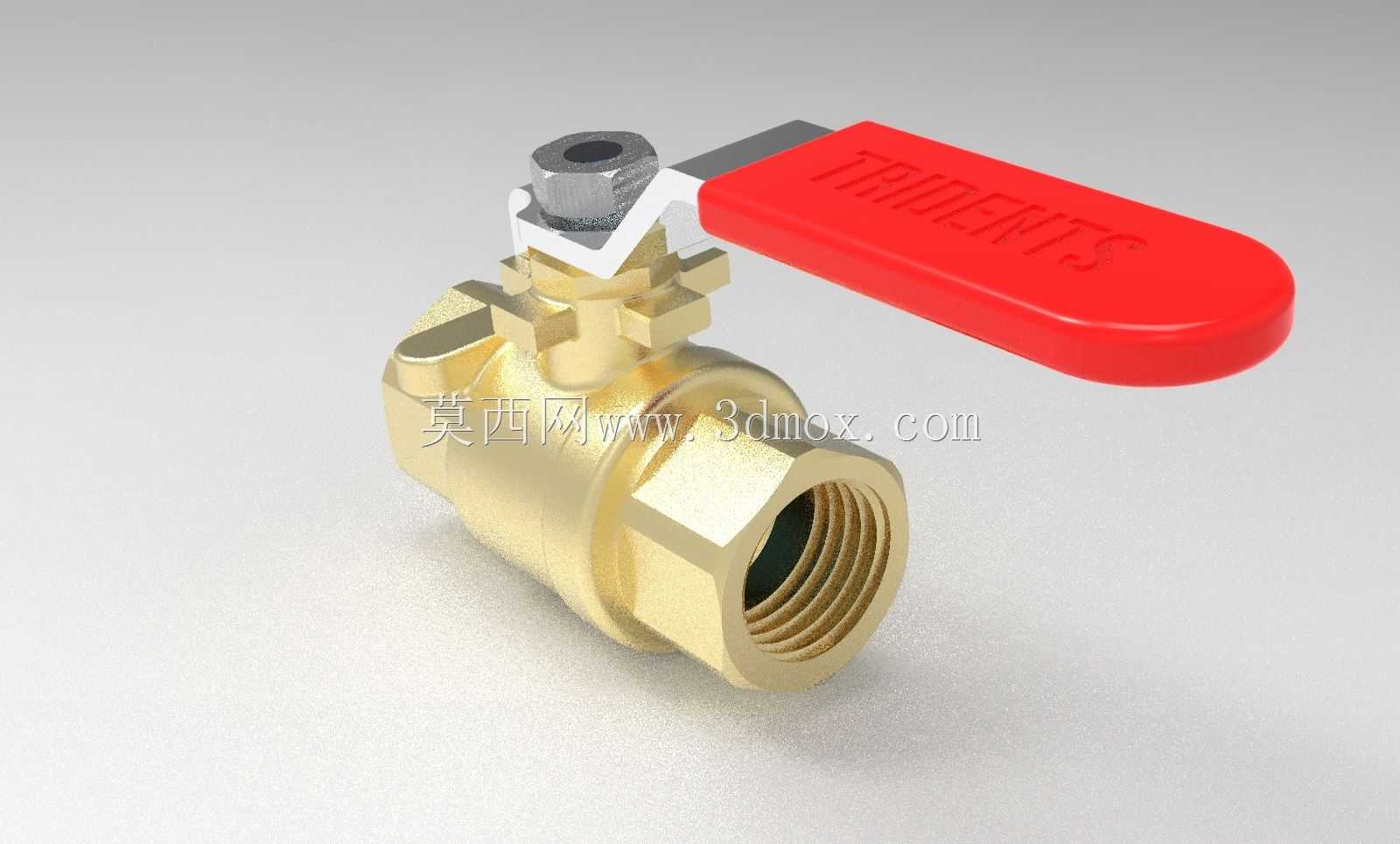

内螺纹连接3/4口径手动铜球阀结构

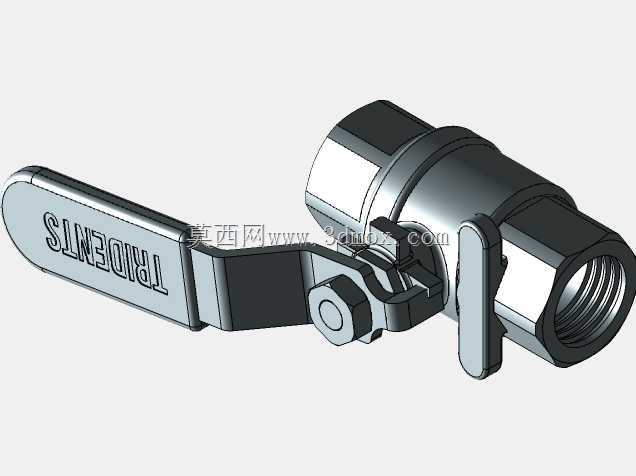

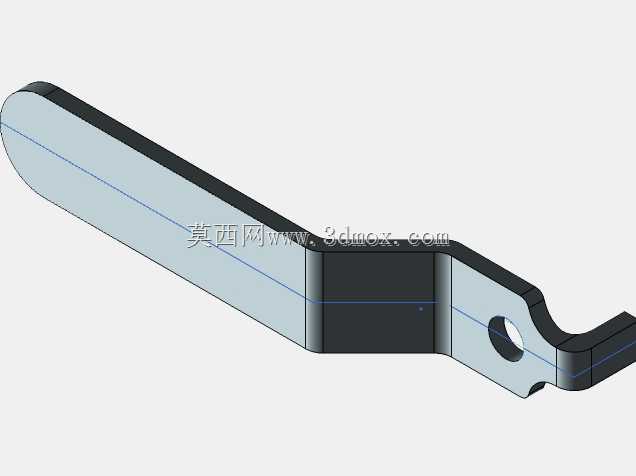

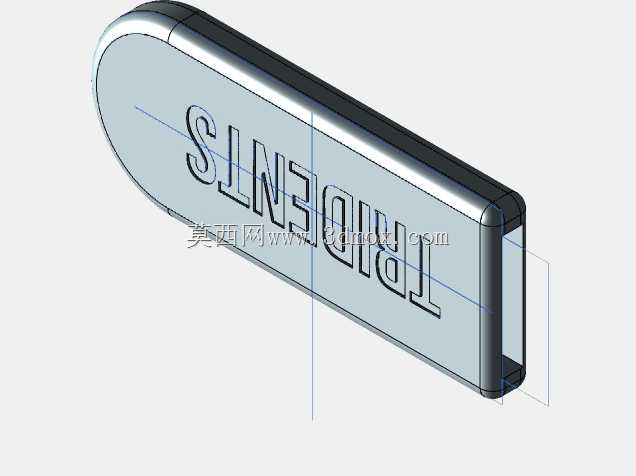

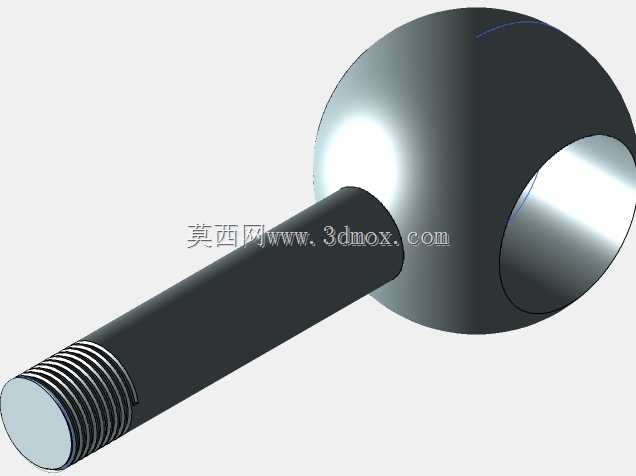

　　这款手动铜球阀主要面向民用给排水、小型暖通管路、低压气动系统、小型灌溉管网的通断控制场景，在日常家装水路改造、小型设备冷却水回路、户内燃气支路控制、园艺喷灌管路布设中都有极高的应用频次，是低压流体输送系统里最常见的截断类部件。从功能特性来看，该球阀采用直通式流道设计，球体开孔与管路通径完全匹配，全开状态下流阻几乎与等径直管相当，不会造成明显的介质压降，也不容易滞留管路内的固体杂质，适配清水、低压燃气、无强腐蚀性的轻质油品等多种介质。操作端采用扁平式加长手柄，手柄表面做防滑纹理处理，开关角度为90度，手柄与管路平行时为全开状态，垂直时为全关状态，操作人员无需额外工具即可快速完成通断切换，手柄与阀杆的连接部位做了防松结构设计，

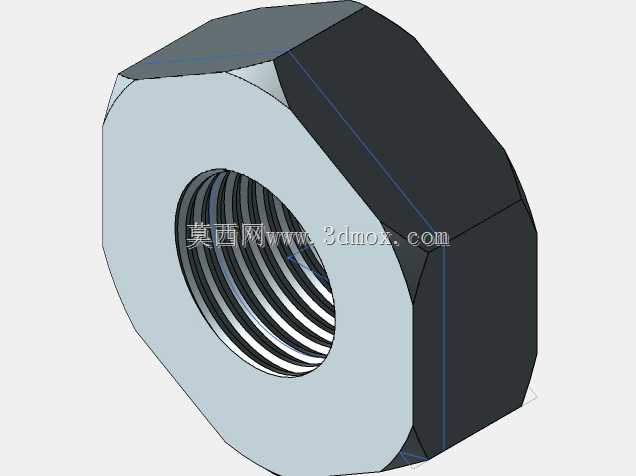

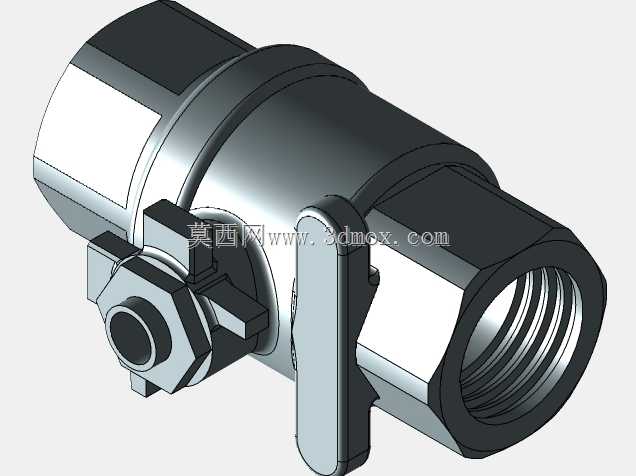

　　频繁操作也不会出现手柄松脱打滑的问题。设计过程中优先考虑了民用场景的安装便利性与耐用性，主体采用黄铜材质一体锻造成型，避免了铸造壳体容易出现的砂眼渗漏问题，壁厚均匀性控制在合理区间，既保证了1.6MPa公称压力下的结构强度，也不会造成不必要的材料浪费。两端连接采用标准G3/4内圆柱管螺纹，螺纹精度符合普通管螺纹连接要求，安装时无需特殊工装，配合常规生料带或密封胶即可完成可靠密封，安装边界上，阀体两端六角结构的对边尺寸适配常规活动扳手的操作空间，手柄转动范围内无突出干涉结构，即使在管路排布较为紧凑的橱柜下方、设备夹层内，也能顺利完成开关操作。阀杆部位采用下装式结构，介质压力越高，阀杆与密封件的贴合越紧密，

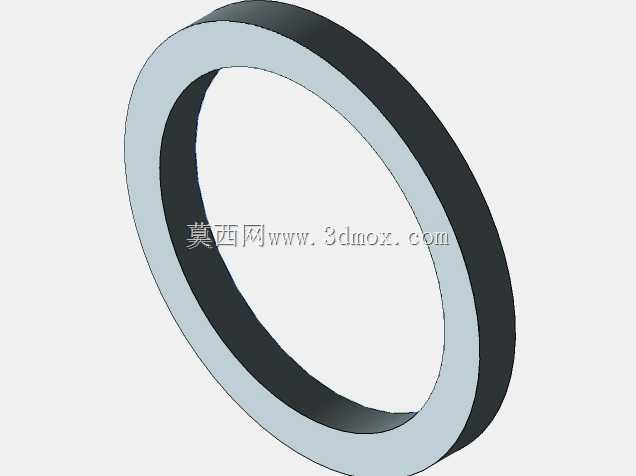

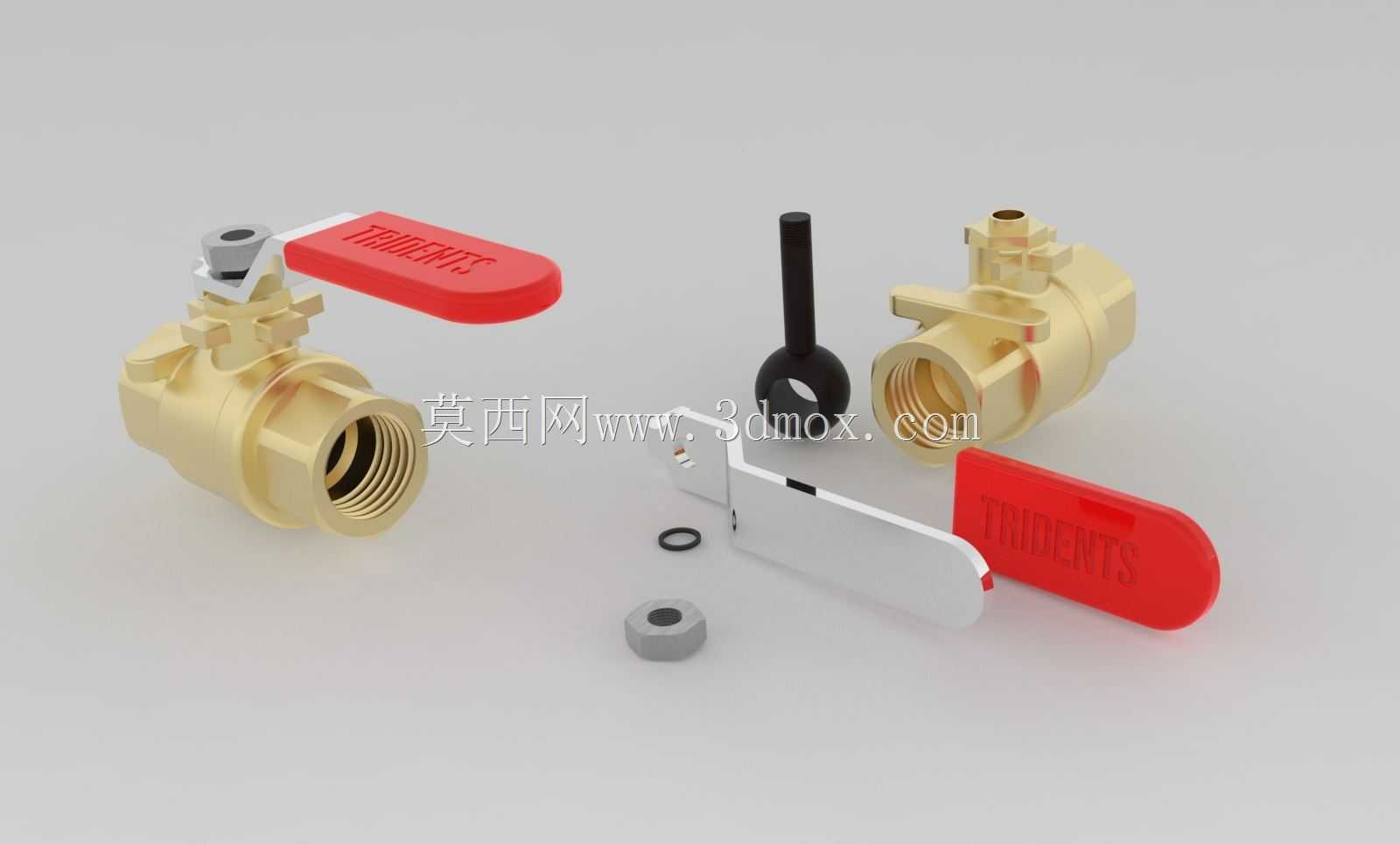

　　从结构上避免了阀杆受压飞出的安全隐患，密封副采用软质密封材料，能够实现零泄漏截断，完全满足民用管路的密封要求。整体结构没有多余的复杂零件，拆解维护十分便捷，长期使用后如果出现密封件磨损，仅需更换对应密封垫即可恢复性能，无需整体更换阀体，能够有效降低后期运维成本。在建模层面，各部件的配合公差完全参照实际加工要求设定，螺纹特征、阀体六角、手柄防滑纹、阀杆防转结构都做了完整还原，既可以用于管路系统的装配干涉校验，也能作为民用阀类产品结构设计的参考样件，帮助设计人员快速掌握小口径手动球阀的结构逻辑与尺寸匹配要点。
