二分之一英寸外螺纹手动球阀结构

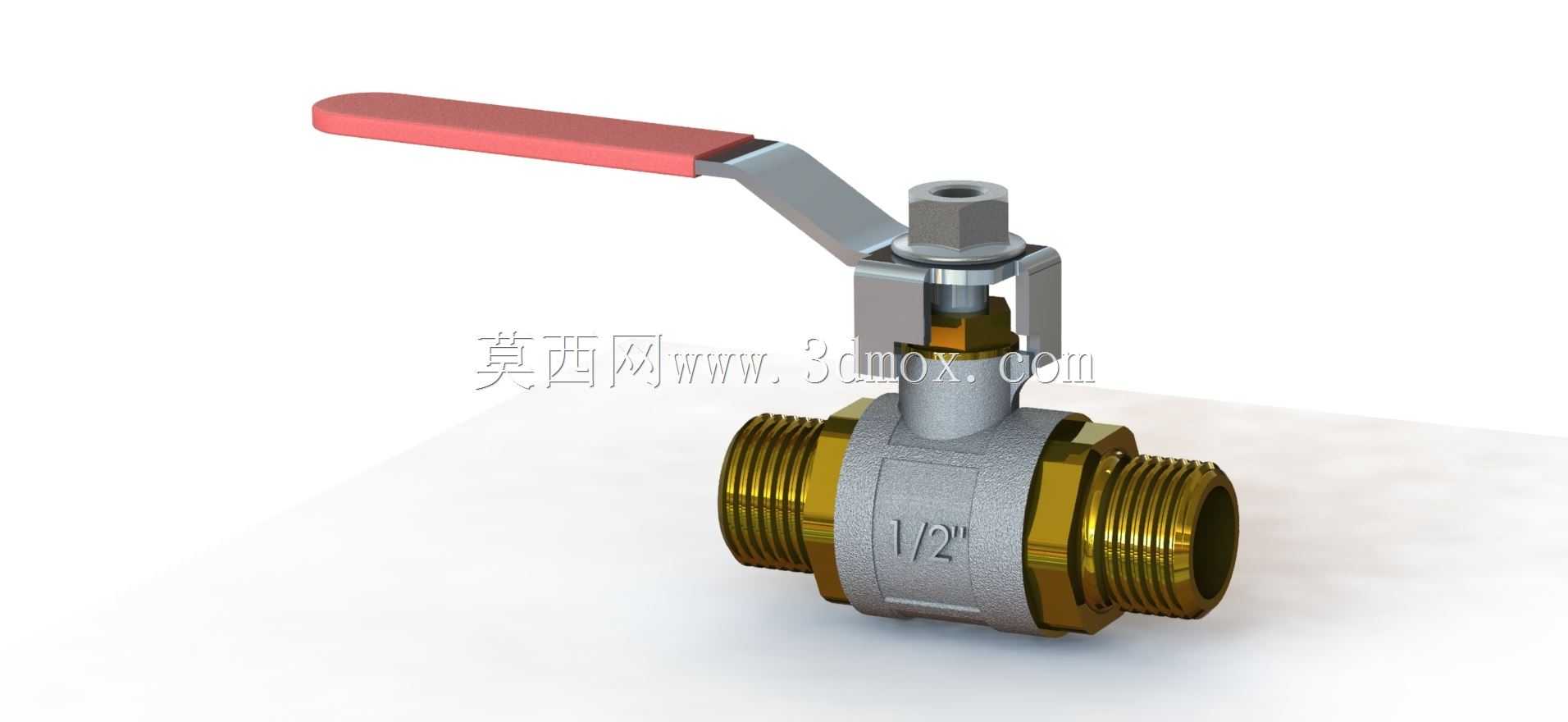

　　这款1/2英寸规格的外螺纹手动球阀，在民用给排水、小型液压回路、气动控制支路、化工实验管路以及暖通空调末端都有很高的出镜率。它的核心作用是通过90度旋转的阀芯实现管路通断，相比闸阀和截止阀，开关行程短、流道阻力小，在需要频繁切断或接通介质的场景中优势明显。阀体两端采用外螺纹连接，可直接对接同规格内螺纹接头或软管接头，安装时不需要额外焊接法兰，现场拆装效率高，也便于后期维护更换。从结构上看，中间的球形阀芯与阀座紧密贴合，介质流经时几乎没有明显的节流突变，压力损失远小于同口径的截止阀，这也是它在循环水系统和压缩空气管路中被大量使用的原因之一。手柄采用扁平长杆式设计，操作人员可以借助杠杆力轻松转动阀杆，

　　即使在阀座存在一定预紧力的情况下也能完成开关动作；手柄与阀杆的连接位置设置了扁位结构，避免长期使用后出现打滑空转的问题。阀杆从阀体上部穿出，中部配有压紧螺母和密封填料，既可以约束阀杆的径向窜动，也能阻止介质从阀杆间隙向外泄漏。如果在使用过程中出现轻微外漏，只需适当拧紧上部的压紧螺母即可补偿密封件的磨损量，不需要整体拆解阀门。阀体中部的六角造型是为安装扳手预留的受力位，现场装配时可以用开口扳手或活动扳手卡住此处，再旋转两端管路接头，避免阀体跟着转动而损坏内部密封。阀体表面铸有1/2英寸的规格标识，方便施工人员在复杂的管线排布中快速识别口径，减少错装概率。两端外螺纹的长度经过合理设定，既能够保证与接头旋合后有足够的啮合牙数，

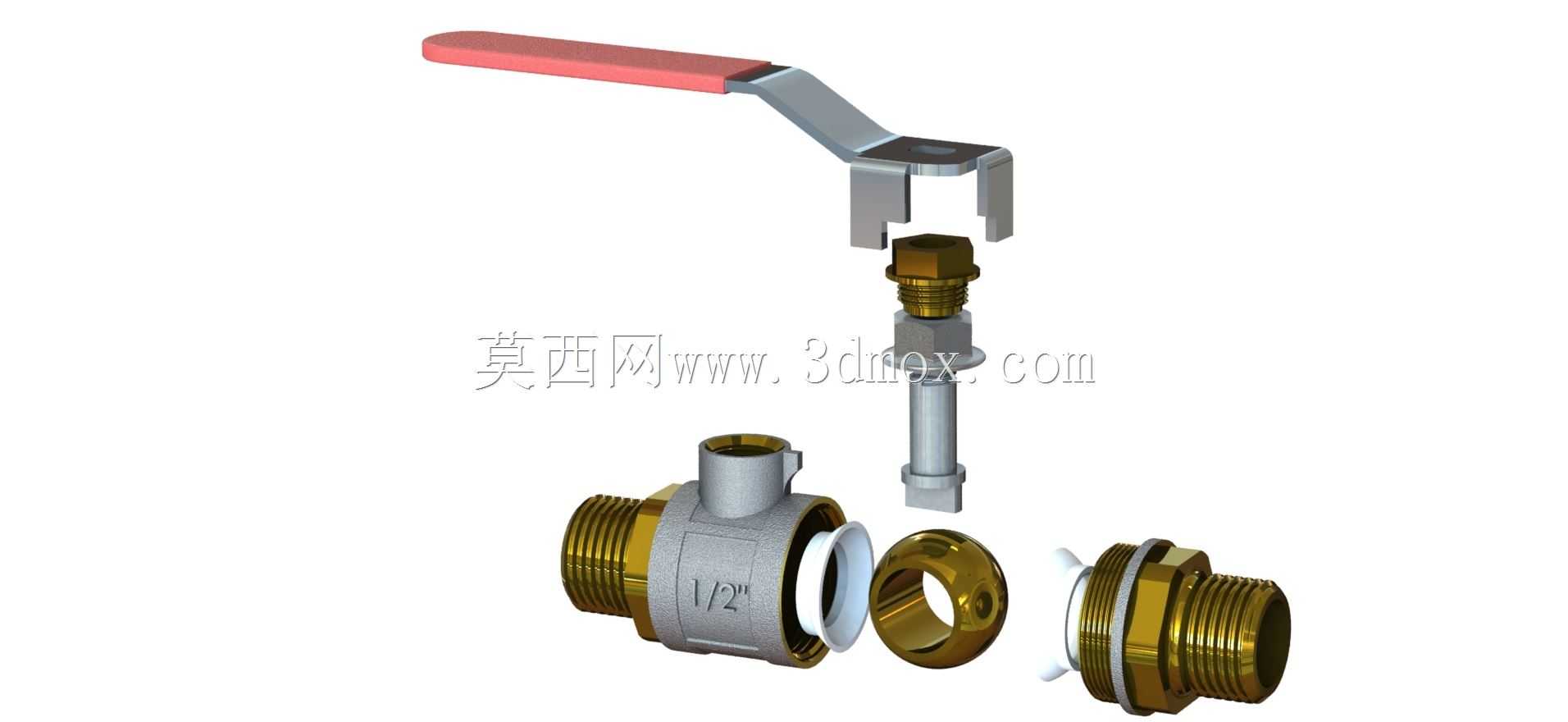

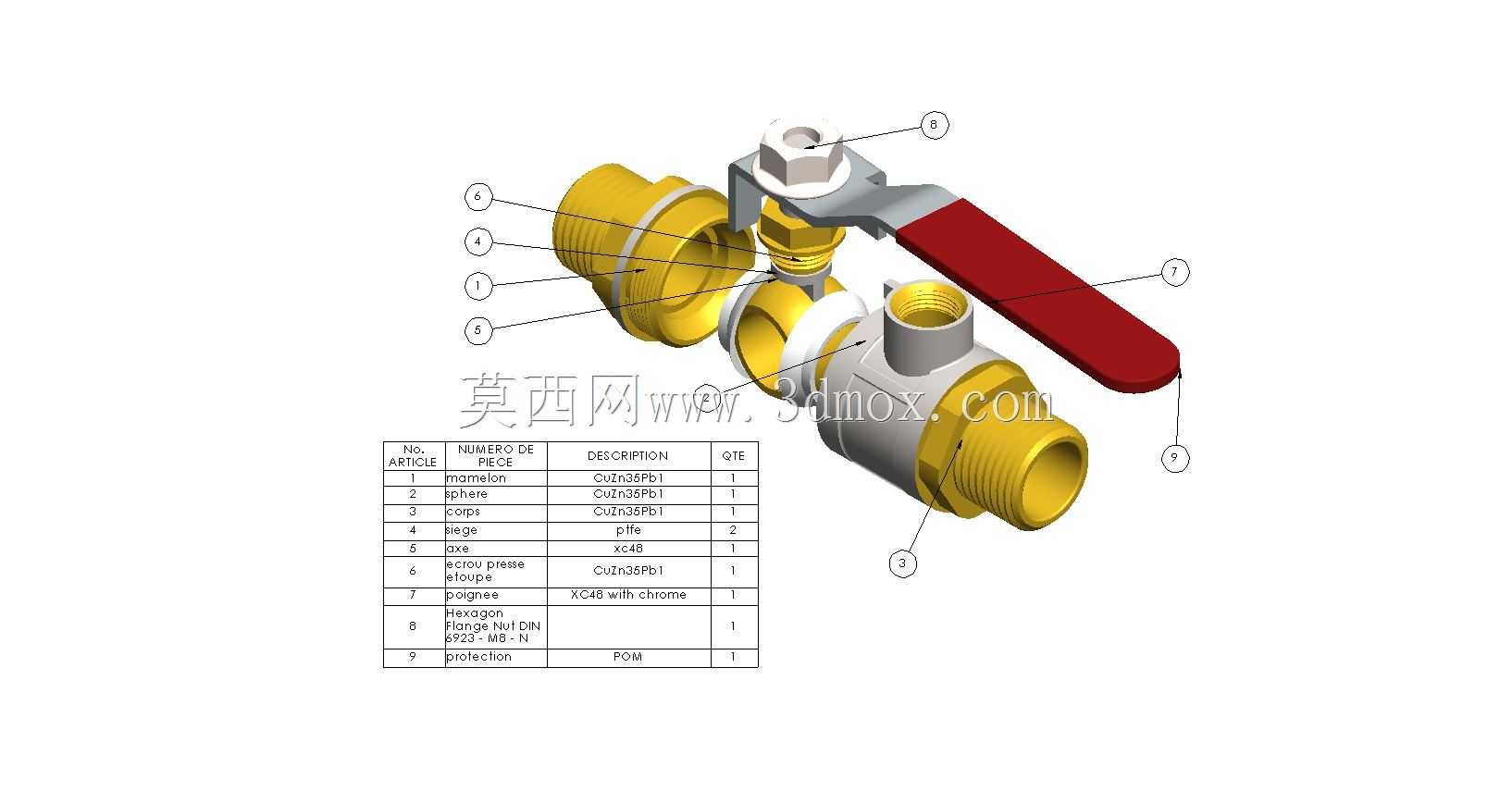

　　满足承压要求，又不会因为螺纹过长而导致端部过度顶触阀座，影响阀芯正常转动。在三维建模过程中，这类球阀需要重点还原几个关键边界：一是两端螺纹的大径、小径和螺距必须与标准管螺纹一致，否则在装配时会出现干涉或密封不严；二是阀芯的通孔直径要与公称通径匹配，流道中心线与阀体两端接口保持同轴，避免模型在管路装配中出现错位；三是阀杆与阀芯的连接槽需要保留合理的配合间隙，还原真实零件的装配关系，而不是做成完全融合的一体结构；四是手柄的旋转范围要限制在0到90度之间，并在全开和全关位置对应手柄与管路平行或垂直的状态，这与现场判断阀门开关状态的习惯完全一致。在设备选型层面，这类球阀通常适用于温度和压力都处于中低范围的工况，输送介质可以是水、气、

　　油品以及部分无强腐蚀性的流体。如果用于高温蒸汽或者强腐蚀介质，就需要更换对应的密封材质和阀体材质，但这款模型所呈现的基础结构形式仍然具有参考价值。在成套管路设计中，它常被布置在设备入口、分支管路起点、仪表前端以及排污口位置，用于隔离介质、调节支路或者检修时切断上游来流。由于整体结构紧凑，它在安装空间受限的小型设备内部尤其适用，不需要预留像闸阀那样的长行程操作空间，手柄只需要转动四分之一圈即可完成状态切换。模型中阀体与接头的过渡区域做了圆滑处理，既减少了铸造时的应力集中，也让外形更符合实际量产产品的工艺特征。红色手柄不仅是视觉上的区分，在工程现场也常用来标识该阀门控制的是消防或高温介质回路，帮助操作人员快速识别风险点。从维护角度看，这种两片式或三片式结构的球阀在拆解时可以先松开两端连接，再取出阀芯和阀座进行清洗或更换，对于含有微小杂质的管路系统，定期清理阀芯表面可以有效延长密封寿命。建模时如果要用于工程出图或虚拟装配，还需要补充阀座密封圈、填料垫片等细节，这些零件虽然体积小，但直接决定了阀门的密封性能和耐久表现。整体而言，这款手动球阀的结构并不复杂，但每一处尺寸和形状都对应着实际安装、操作和维护中的具体需求，是管路系统中非常典型且不可或缺的基础控制元件。
