内螺纹连接手动直通式球阀结构设计

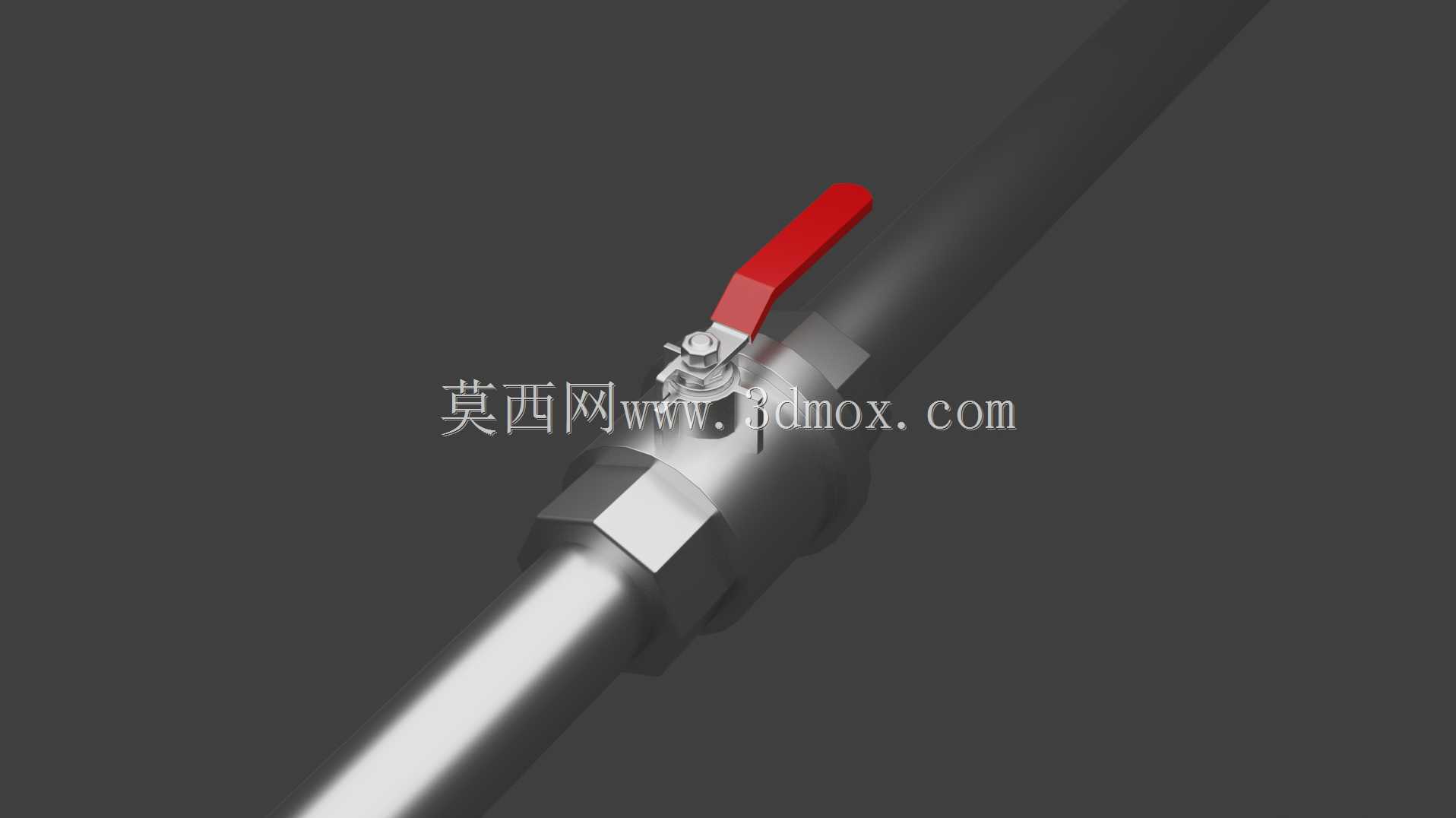

　　这款手动球阀的建模过程中，首先要考虑民用给排水、小型气动液压支路、家用燃气管路这类常见应用场景的实际需求，这类场景下管路通径普遍偏小，不需要大口径法兰连接的复杂结构，采用两端内螺纹的接口形式，能直接和同规格外螺纹管路对接，安装时不需要额外加工焊接坡口，现场装配效率更高，也方便后期运维拆卸更换。从功能特性来看，这款阀采用直通式流道设计，球体开孔和管路通径保持一致，全开状态下流道没有突兀的缩径结构，流体经过时的局部阻力损失远小于截止阀类产品，对于水、低压气体、轻质液压油这类洁净介质的通断控制适配性很强，不会出现介质滞留、杂质卡滞的问题。操作端采用加长杠杆式手柄，手柄末端做了红色防滑包覆处理，开关操作时的力臂更长，

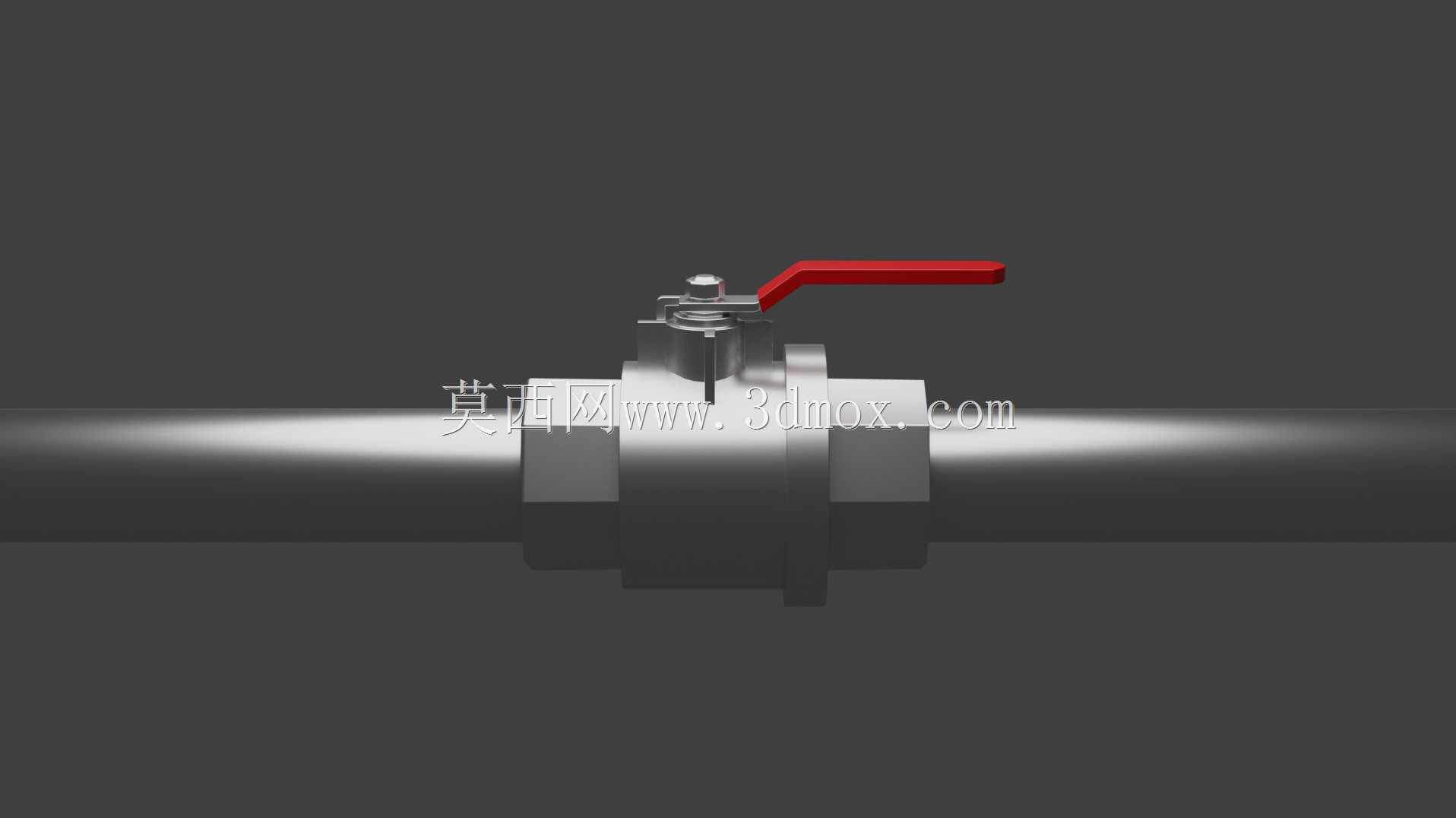

　　不需要借助额外扳手就能完成90度旋转启闭，手柄的位置可以直观反馈阀门的开关状态，手柄和管路平行时为全开，垂直时为全关，现场巡检时不需要额外加装阀位指示器就能快速判断工况。设计思路上，首先确定球体的密封配合公差，球体表面做光滑处理，和两侧密封垫圈的配合间隙控制在合理范围，既保证转动时的操作力矩不会过大，又能在额定工作压力下实现可靠密封，不会出现内漏问题。阀体采用一体式锻造结构的建模逻辑，相比分体式阀体减少了一道外密封面，降低了外泄漏的风险，阀体两端的内螺纹长度按照管路连接标准设置，保证螺纹啮合长度足够，不会因为管路振动出现连接松脱。安装边界方面，建模时预留了手柄转动的操作空间，手柄在90度转动范围内不会和相邻管路、支架产生干涉，

　　阀体整体外形紧凑，轴向安装尺寸短，适合在管路排布密集、安装空间局促的场景下使用，比如家用净水设备的管路支路、小型机床的冷却水路、气动工具的供气管路这类位置，不需要预留太大的安装操作空间就能完成装配。建模时还考虑了密封件的更换空间，阀杆部位的密封压盖结构做了简化，后期更换密封填料时不需要将整个阀体从管路上拆下，就能完成密封件的维护，降低了运维成本。另外，这款阀的结构没有复杂的异形曲面，所有零部件都采用常规机械加工工艺就能实现生产，球体可以采用精铸后抛光的工艺加工，阀体采用棒料车削就能成型，加工成本低，适合批量生产应用，在小型流体控制系统里是性价比很高的通断控制元件。
