外啮合齿轮泵三维结构装配模型

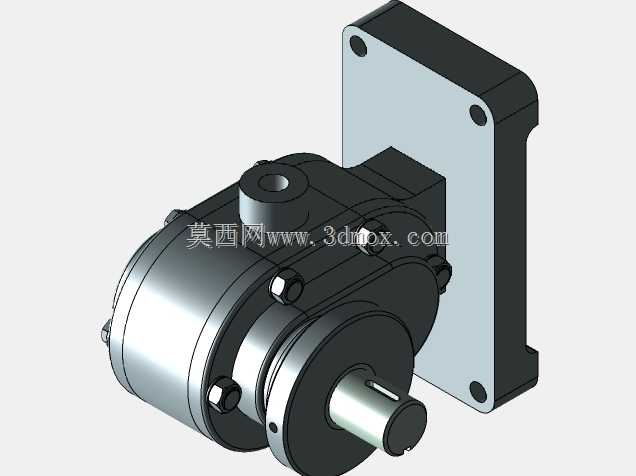

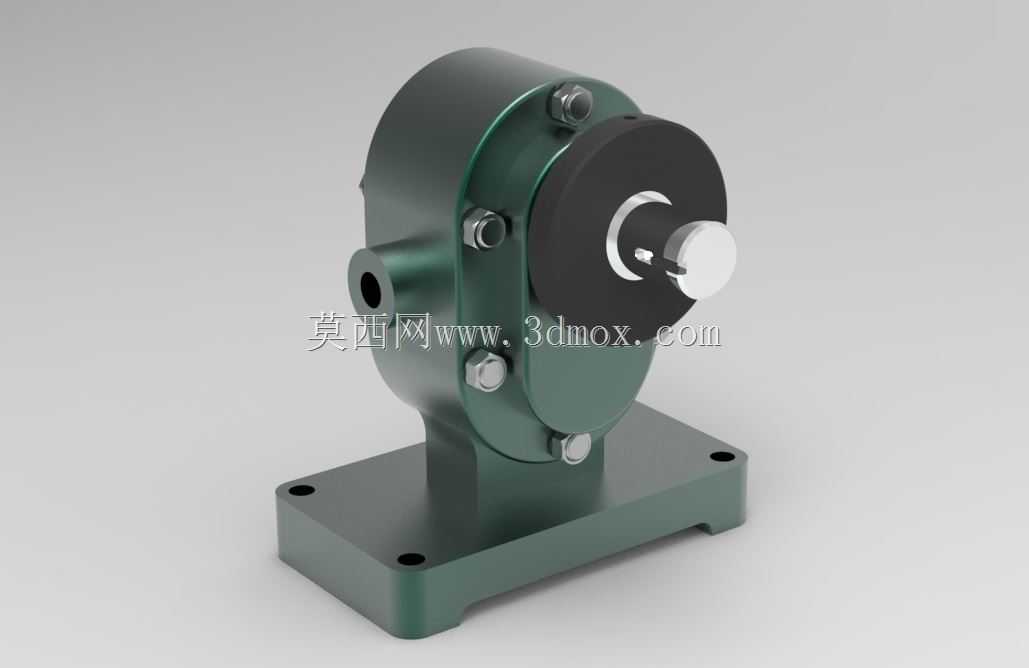

　　这款外啮合齿轮泵的三维装配模型，完整还原了容积式液压泵的核心结构逻辑，可直接用于液压系统选型校核、装配工艺验证以及教学演示场景。在实际工业应用中，这类齿轮泵广泛覆盖机床液压站、工程机械供油系统、轻工机械流体输送单元等场景，依靠啮合齿轮形成的密闭容积变化完成流体输送，相比叶片泵、柱塞泵，它对油液清洁度敏感度更低，结构可靠性更强，在中低压液压回路中应用占比极高。从结构设计来看，模型完整呈现了泵体、前后端盖、主动齿轮轴、从动齿轮轴、密封件、连接螺栓、安装底座等全部装配部件，齿轮采用渐开线圆柱直齿设计，啮合间隙控制在合理工程范围内，既保证容积效率，又避免齿面过度磨损。泵体侧面预留的进出油口采用标准通径设计，可直接匹配常规液压管路接头，

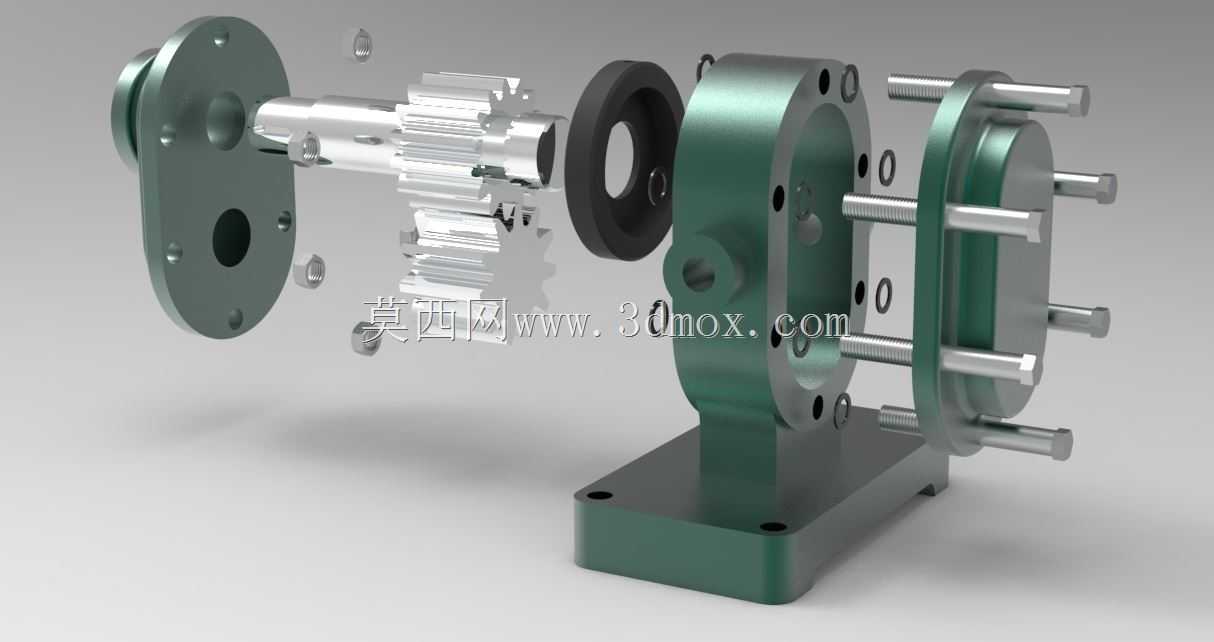

　　安装底座带有四个对称布置的安装孔，孔位间距符合通用液压元件安装规范，安装时无需额外加工转接板即可固定在泵站安装面。设计过程中重点考虑了轴向间隙与径向间隙的补偿逻辑，端盖与泵体结合面的密封槽结构完整还原，可适配O型密封圈实现静密封，齿轮轴伸出端的密封件安装位也做了精准建模，能直观展示动密封的装配位置与配合关系。模型采用爆炸视图展示各部件装配关系时，可清晰看到连接螺栓的穿装方向、定位销的配合位置，以及齿轮与泵体内腔的配合边界，对于刚接触液压元件设计的从业者来说，能快速理解齿轮泵的工作原理：主动齿轮带动从动齿轮转动时，吸油侧轮齿脱开形成真空吸入油液，油液随齿槽被带到压油侧，轮齿啮合时挤压油液建立压力输出。从安装边界来看，

　　泵体整体重心落在安装底座中心区域，工作时的振动可通过底座均匀传递到安装面，进出油口的位置布置避开了安装螺栓的操作空间，现场接管时无需额外调整泵体角度，齿轮轴的输入轴伸尺寸符合常规联轴器的连接范围，可直接匹配电机输出轴通过弹性联轴器连接，无需定制转接轴套。模型中各部件的配合公差均按常规液压元件加工精度设置，齿轮齿面粗糙度、泵体内腔加工面的精度要求可通过模型结构直接推导，能为后续的工程图输出、加工工艺编制提供可靠的三维参照，也可用于液压系统的虚拟装配调试，提前排查管路干涉、安装空间不足等实际装配中可能出现的问题。
