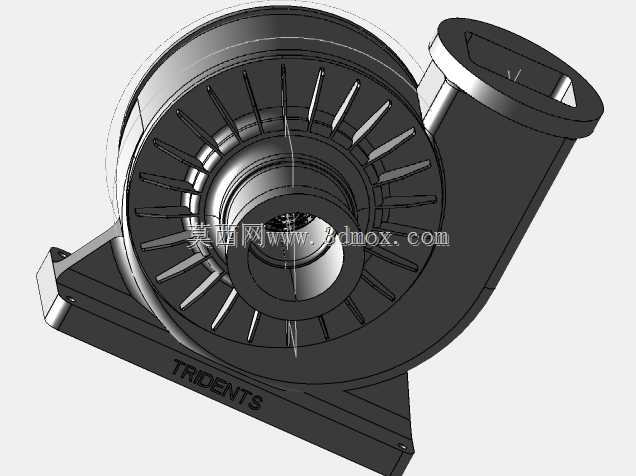

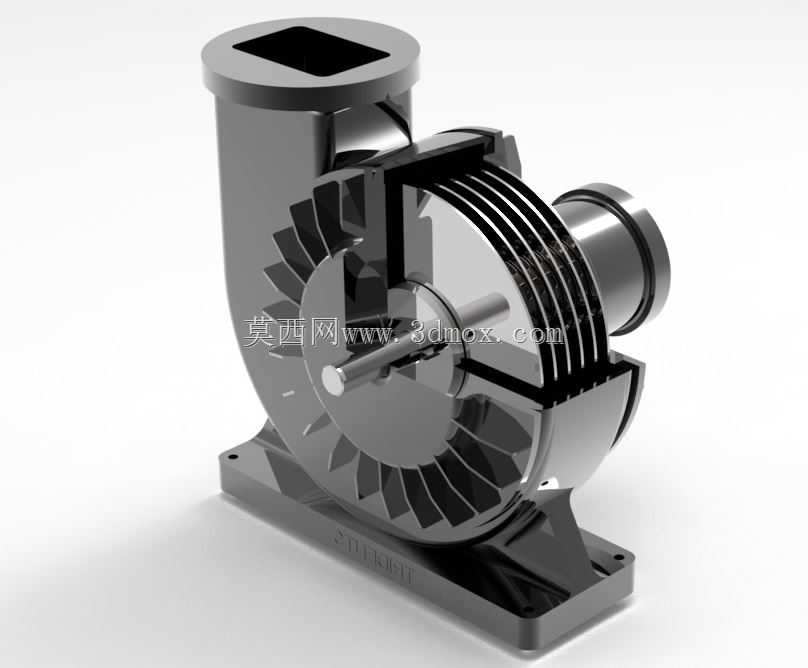

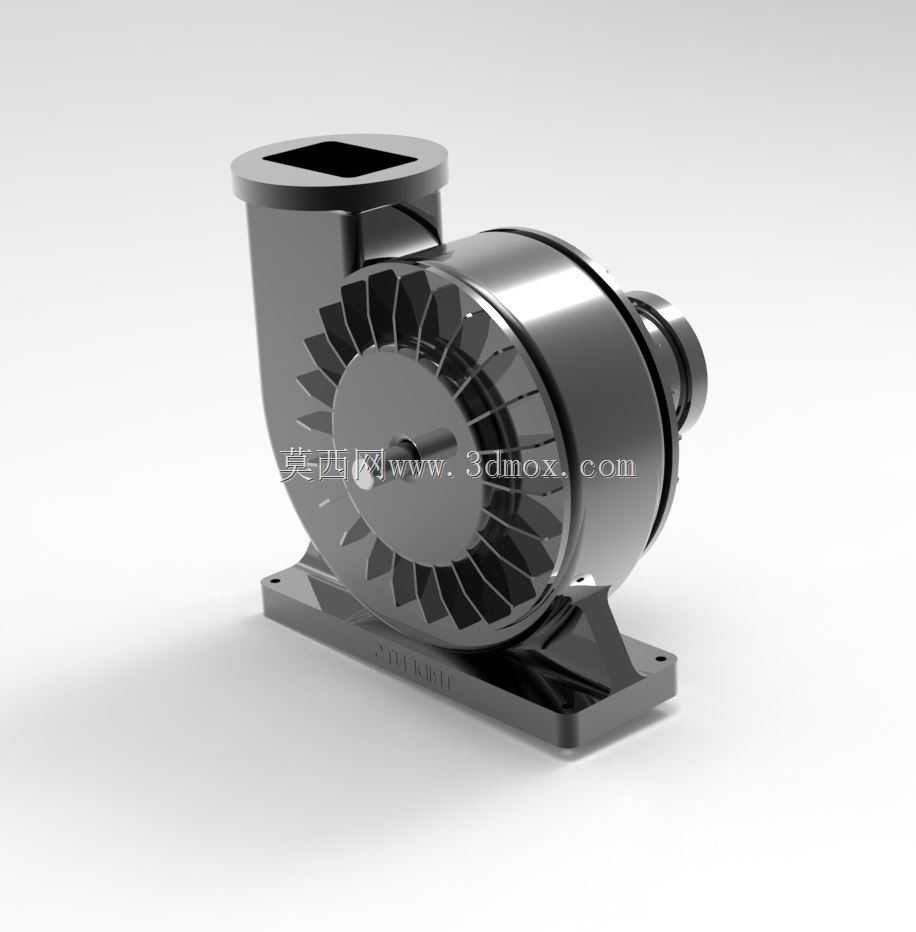

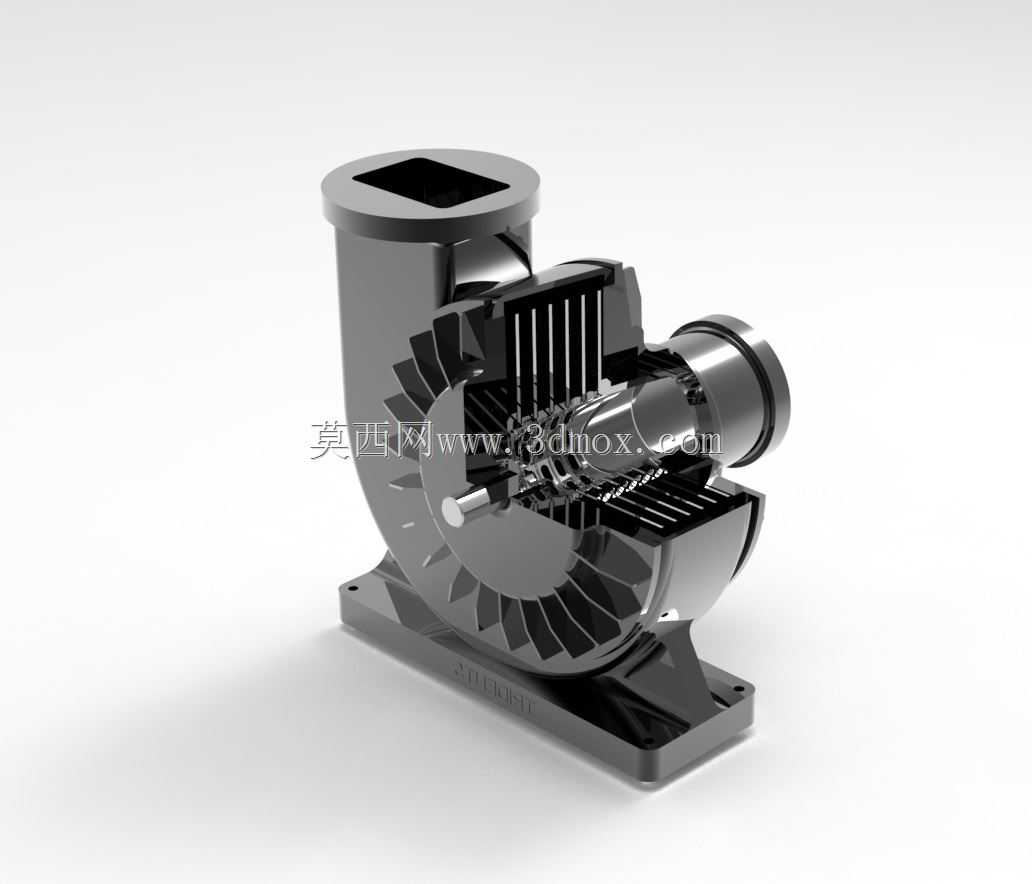

　　这款剖视展示的涡轮泵，核心应用场景集中在航空航天动力系统、高压流体输送工况以及化工流程的增压环节，日常工程选型中常被用于需要持续输出高压流体的单元，比如燃烧室燃料供给、高压工艺流体循环等场景，区别于普通容积泵的工作逻辑，它依靠叶轮旋转的动能转化实现流体升压，能在高转速工况下保持稳定的输出压力，适配连续运行的工业需求。从结构设计来看，模型做了全剖视处理，能清晰看到旋转动力端与燃气轮驱动端的同轴布置逻辑，这种同轴设计省去了额外的齿轮传动副，能大幅降低传动过程中的能量损耗，同时减少故障点，部分需要扭矩匹配的工况也可在轴系间加装齿轮传动组，满足不同转速匹配的需求。泵体的进出口采用了法兰式连接边界，入口为轴向水平布置的圆形接口，

　　出口为顶部垂直向上的方形接口，这种流道设计能减少流体进入叶轮时的紊流损失，安装时需要预留进出口管线的操作空间，底座采用带安装孔的一体式铸造支座，四个安装孔的位置公差需要严格控制，保证泵轴与驱动端的同轴度误差在允许范围内，避免运行时出现轴系振动。叶轮部分采用了后弯式叶片设计，叶片的曲率经过流场仿真优化，能在高速旋转时将流体的动能高效转化为压力能，泵壳的蜗室型线采用等流速设计，保证流体在蜗室内流动时流速均匀，减少水力冲击带来的噪音与能量损耗。轴端的密封结构采用了组合式密封设计，能适配高压工况下的流体密封需求，避免输送介质沿轴端泄漏，驱动端的涡轮叶片与泵端叶轮共用同一根主轴，轴的材质选型需要考虑高转速下的扭矩承载能力与疲劳强度，

　　通常选用合金结构钢做调质处理，表面做硬化处理提升耐磨性能。在实际工程应用中，这类涡轮泵的安装需要重点校准轴系的动平衡，因为运行转速通常较高，微小的不平衡量都会带来较大的振动，进而影响轴承与密封件的使用寿命，流道部分的内壁粗糙度需要控制在合理范围内，减少流体流动的沿程阻力，提升泵的整体运行效率。模型完整还原了内部的叶片排布、轴系支撑、泵壳蜗室以及底座安装结构，能直观展示涡轮泵的工作原理与装配关系，对于结构设计人员做方案选型、教学演示以及结构优化都有较高的参考价值，能帮助设计人员快速理解涡轮泵的内部构造，在做同类产品设计时可以参考其流道布置、轴系支撑以及安装接口的设计逻辑，减少前期方案设计的重复工作量。
