紧凑型工业蠕动泵带渲染外壳结构设计

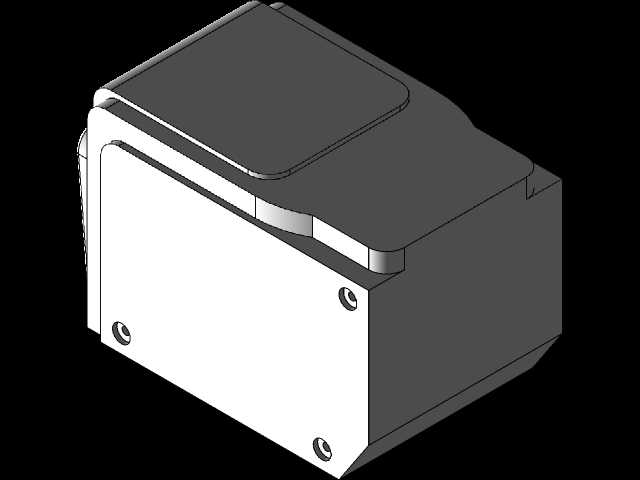

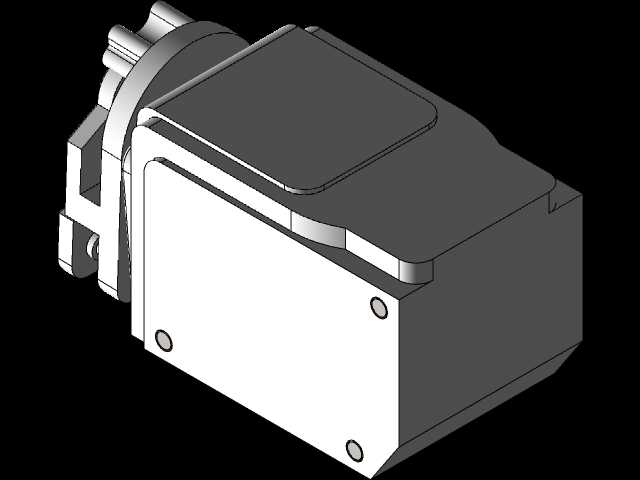

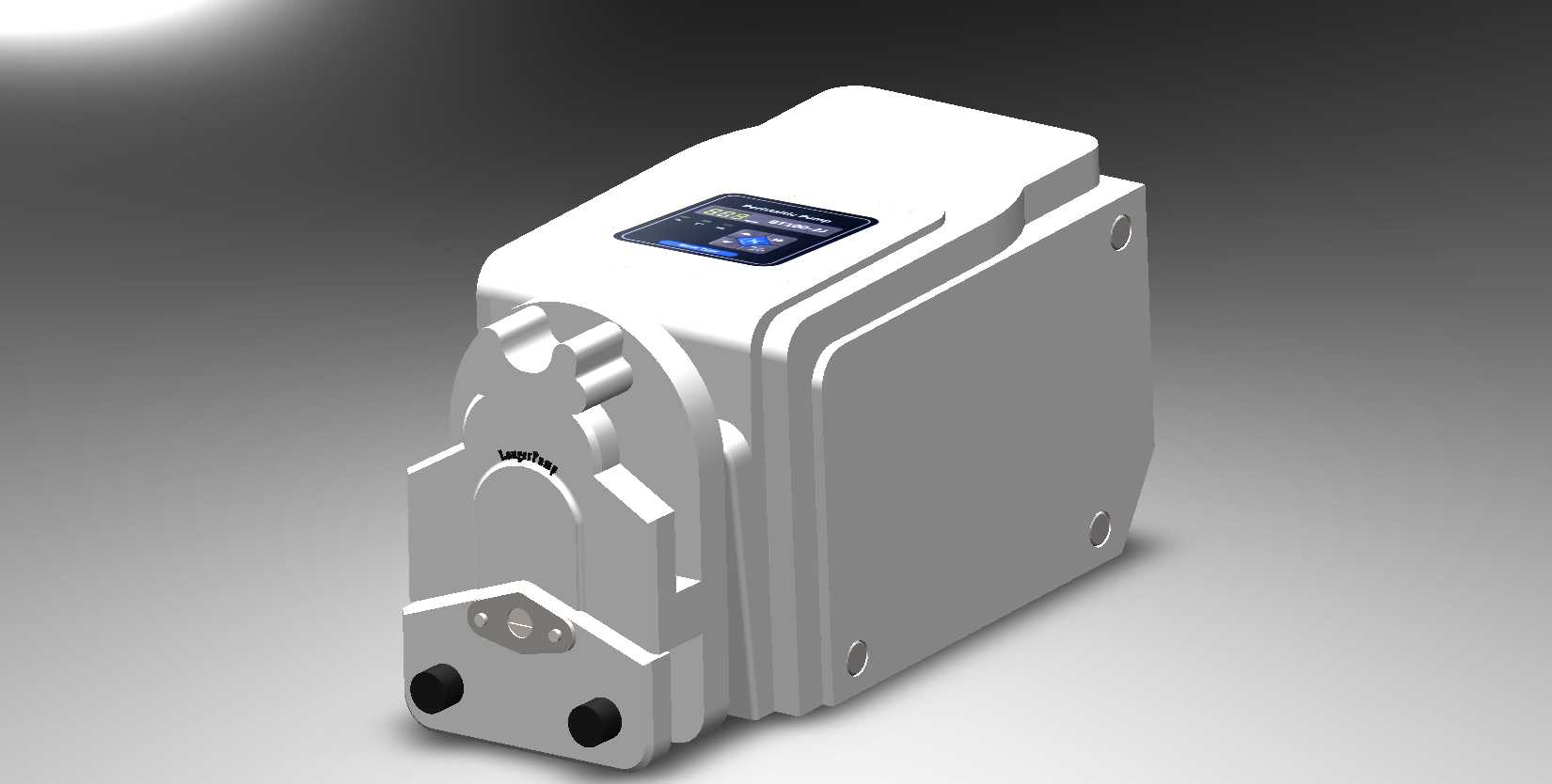

　　这款蠕动泵的结构设计，首先围绕实验室小流量流体输送、小型水处理设备药剂投加、分析仪器样本传输这类对流体无污染、流量精准可控的场景展开，区别于传统离心泵、柱塞泵的结构逻辑，蠕动泵依靠滚轮挤压弹性软管实现流体推送，流道全程只接触软管内壁，不存在流体污染泵腔或者泵体结构腐蚀输送介质的问题，适配有洁净要求、腐蚀性流体的输送工况。从结构布局来看，驱动单元与泵头采用一体化集成式外壳设计，将减速传动结构、驱动电机、控制电路板全部收纳在一体式注塑外壳内部，外壳做了圆角过渡处理，既避免安装运维过程中尖锐边角剐蹭操作人员，也能减少外部粉尘、溅液侵入内部传动与电控部件的概率，顶部预留的嵌入式显示屏安装位，可直接集成流量显示、转速调节、

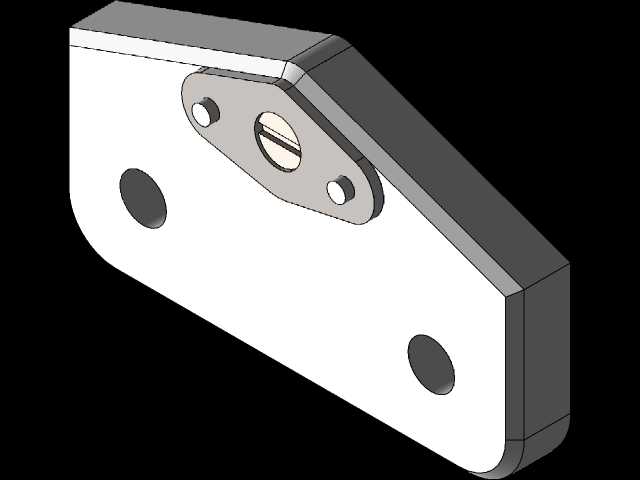

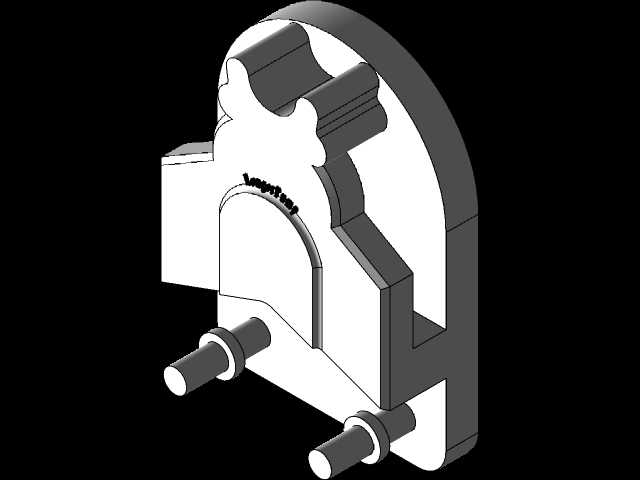

　　运行状态指示的操作面板，无需额外外置控制盒，缩减设备整体安装占用空间。设计过程中优先考虑了安装边界的适配性，外壳侧面预留的两个沉头安装孔位，可直接通过螺栓固定在设备安装面板或者支架上，安装孔距匹配常规小型工业设备的安装预留尺寸，泵头伸出端的软管接头位置做了下沉式定位结构，更换不同管径的蠕动泵软管时，不需要额外调整泵头滚轮的压合间隙，快装式的泵头压块可以徒手掀开，无需借助专用工具就能完成软管更换，大幅降低现场运维的操作门槛。传动结构上，滚轮组件采用对称式多滚轮布局，相比单滚轮或者双滚轮结构，多滚轮挤压软管时的流量脉动更小，输出流体的压力波动控制在更低范围，适配对流量稳定性要求较高的分析仪器、药剂精准投加工况，

　　传动齿轮组全部内置在外壳腔体内部，啮合位置预留润滑脂存储腔，长期运行不需要频繁补充润滑，减少日常维护工作量。外壳的分型面做在侧面非安装面位置，装配时通过卡扣加螺栓的双重固定方式，既保证外壳拼接的密封性，也能避免设备运行过程中传动部件振动导致外壳拼接缝出现异响，外壳表面做细磨砂纹理处理，不容易残留操作指纹与污渍，适配实验室、工业生产现场这类需要经常擦拭清洁的使用场景。泵体的整体外形做了窄体式设计，宽度方向尺寸控制在紧凑区间，多台泵并排安装时不会出现空间干涉，适合多通道流体输送的设备集成场景，底部预留的走线槽位，可以将供电与控制线缆从外壳内部引出后顺着安装面排布，不会出现线缆外露杂乱的问题，整体结构在满足功能需求的前提下，尽可能压缩了无效空间，兼顾了结构强度、运维便利性与场景适配性。
