自行车浮动式通风散热盘刹制动结构

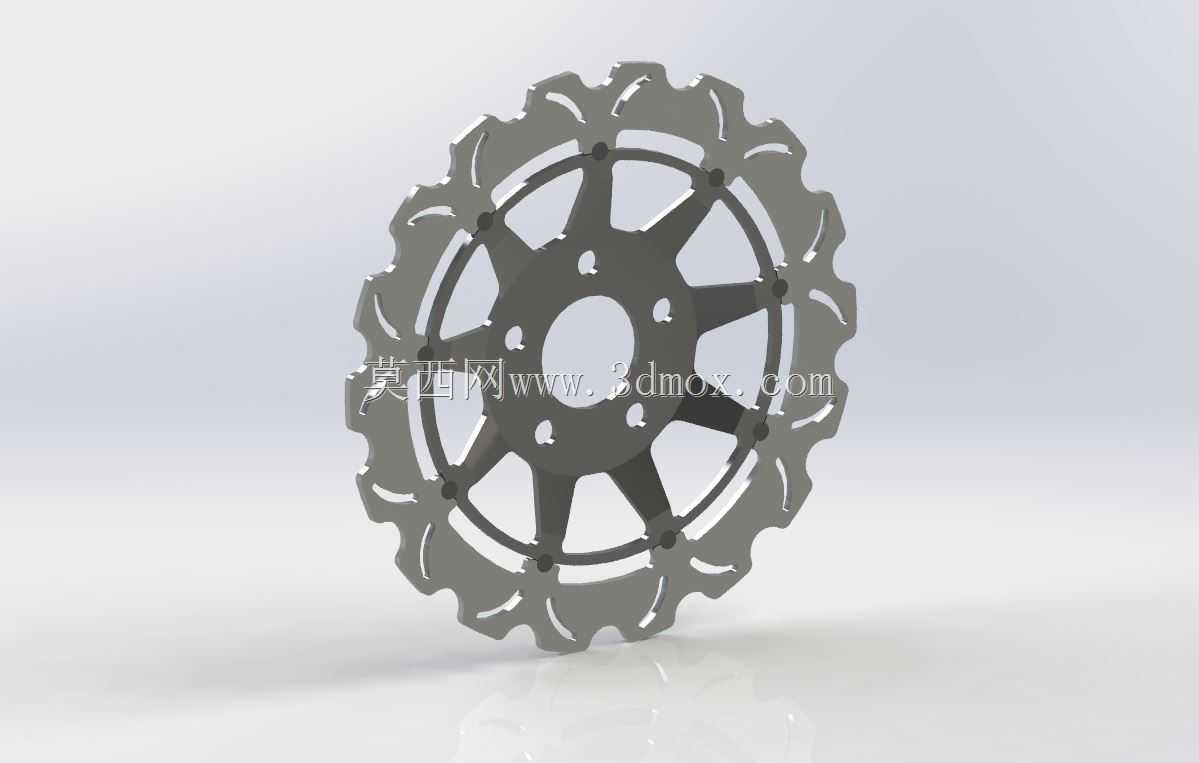

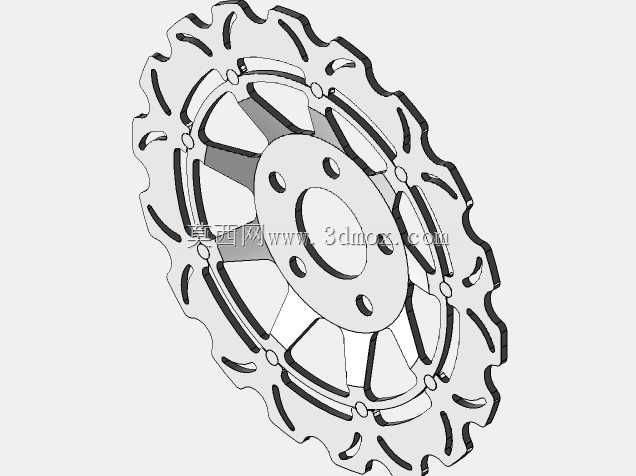

　　日常通勤、山地越野等骑行场景中，制动系统的可靠性直接决定骑行安全边界，这套盘式制动结构的设计核心，是在轻量化与制动效能、热稳定性之间找到工程平衡点。从结构布局来看，制动盘采用分体式浮动设计，外摩擦环与中心安装座通过周向均匀分布的连接点位实现柔性连接，制动过程中摩擦产生的热形变可以通过连接间隙自主释放，避免高温下盘体翘曲引发的制动抖动、制动力衰减问题。外摩擦环外缘采用波浪形轮廓设计，并非单纯的造型优化，旋转过程中可以主动切割空气形成紊流，带走摩擦副表面的热量，同时边缘的开槽结构可以在制动时刮除刹车片表面的磨屑、积水，避免雨天或者泥泞路况下出现制动打滑、制动力滞后的问题。中心安装座采用六辐式镂空结构，

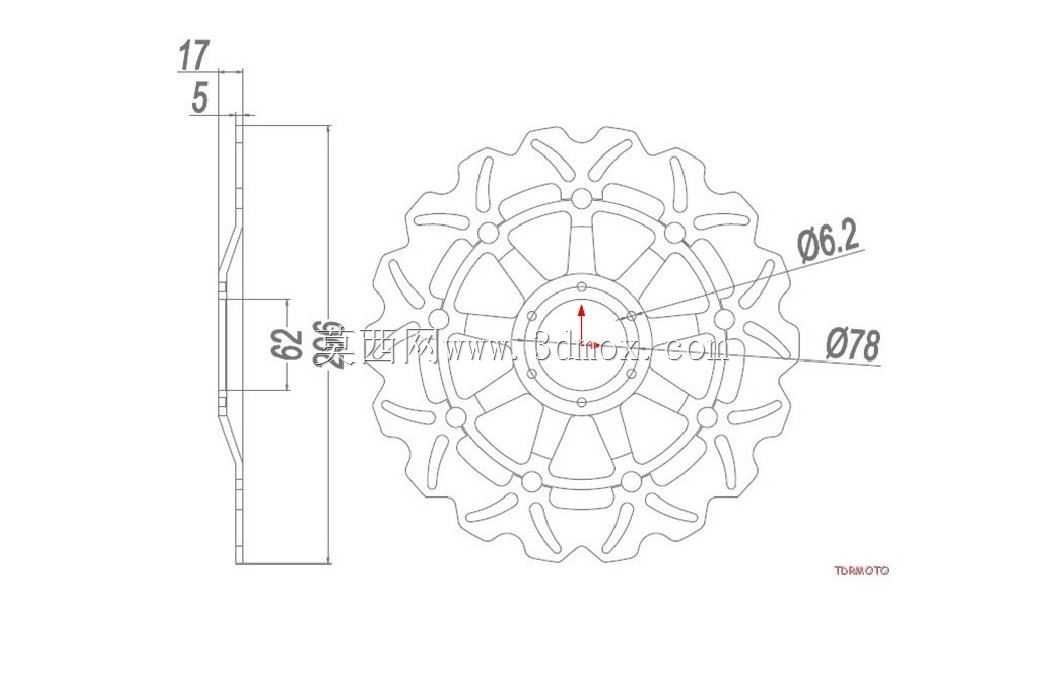

　　在保证安装刚度的前提下尽可能削减非必要的结构重量，降低车轮转动惯量，提升骑行时的轮组响应速度。安装边界方面，中心安装孔位匹配常规花鼓的六钉安装标准，孔位间距、安装面平面度都按照通用骑行配件的公差要求设计，不需要额外改装花鼓即可直接适配市面上多数山地车、通勤自行车的轮组，摩擦环的外径尺寸控制在常规160mm规格的适配区间，兼容主流的平装、柱式刹车卡钳安装位，制动时卡钳两侧的刹车片可以完全贴合摩擦环的有效摩擦区域，不会出现偏磨、摩擦面积不足的问题。设计过程中重点考量了不同工况下的受力分布，摩擦环的厚度预留了足够的磨损余量，正常使用周期内不需要频繁更换制动盘，连接点位的铆接结构做了防松设计，长期颠簸骑行也不会出现连接松动、盘体旷量的问题。

　　摩擦面的平面度、端面跳动公差都控制在制动系统要求的精度范围内，高速制动时不会出现蹭碟、异响的问题，整体结构既可以满足日常通勤骑行的制动需求，也能适配山地越野场景下频繁制动、大制动力的使用要求，结构设计兼顾了散热性能、结构强度与装配通用性，不管是做配件选型参考还是结构设计学习都有实际参考价值。
