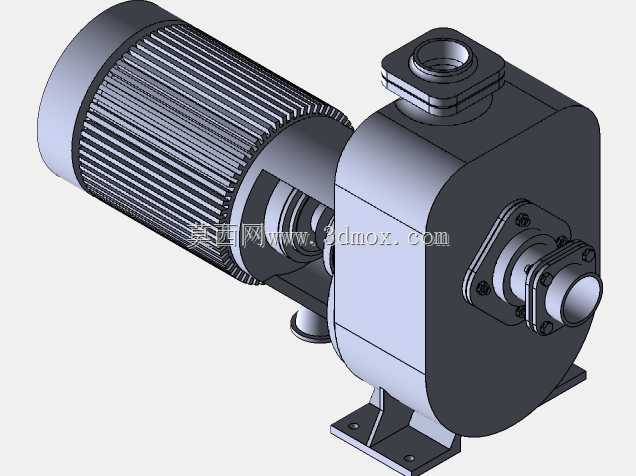

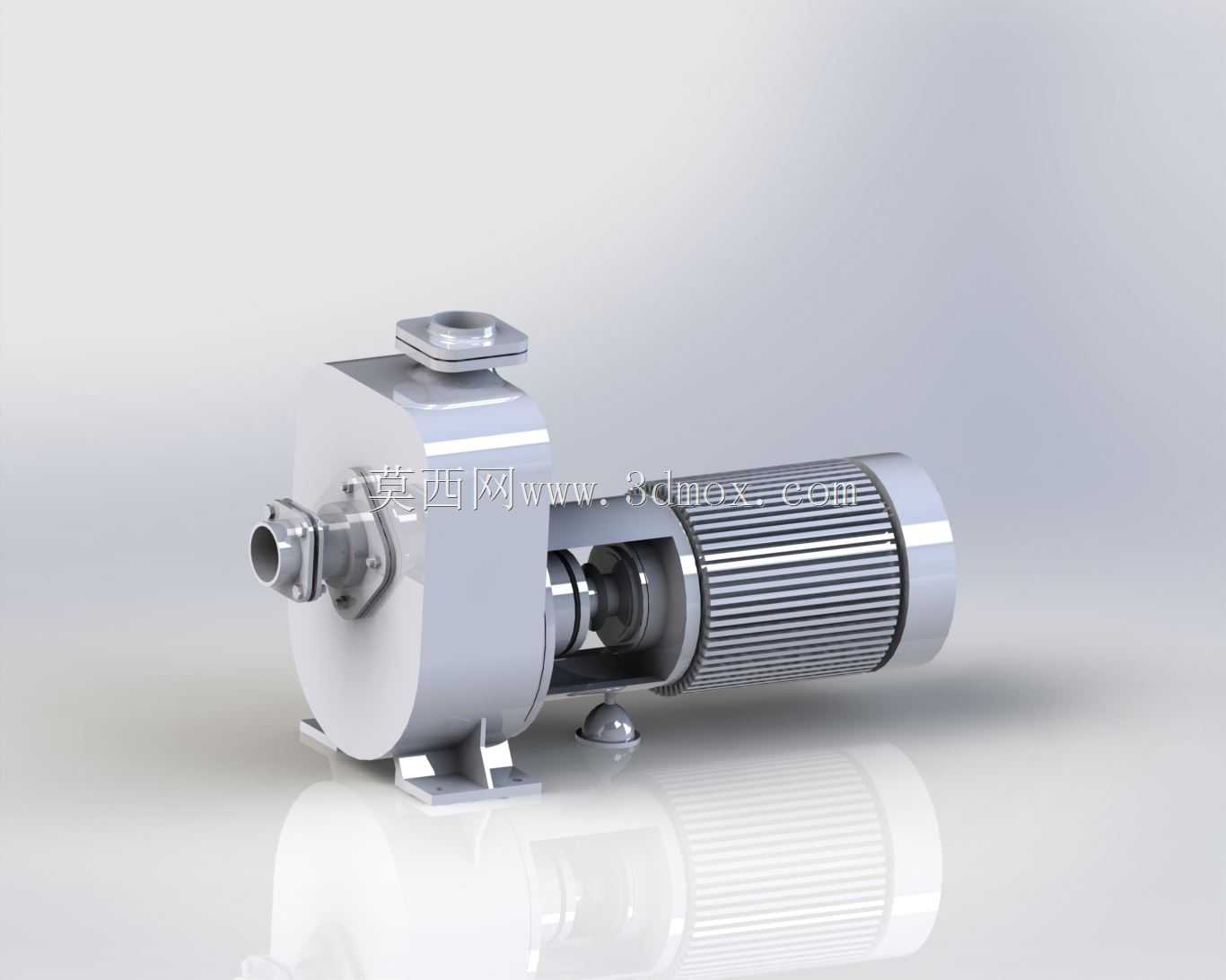

SP系列自吸式离心输水基洛斯卡泵结构

　　该泵体采用电机与泵腔直联共轴的紧凑布局，在市政供水、建筑给排水、轻工制程流体输送、中小型农田灌溉等场景中适配性较强，无需在启动前额外灌注引水，依靠自吸结构完成泵腔抽气引流，可降低现场安装的管路辅助配件配置要求，减少日常运维的操作步骤。从结构设计逻辑来看，驱动端采用封闭式散热筋电机壳体，圆周方向均匀排布的轴向散热筋可在电机连续运转时增大与空气的接触面积，配合端盖的通风间隙带走绕组热量，保障长时间额定负载下的温升处于合理区间；泵腔部分采用蜗壳式流道设计，进水口与出水口采用法兰式连接结构，法兰端面预留标准螺栓孔位，可直接对接同通径的工业管路，进出口的朝向布局兼顾了常规管路排布的走管习惯，减少现场管路弯折带来的流阻损失。

　　安装底座采用一体式铸铁支撑脚，脚座上预留的长圆形安装孔可适配安装基础的小范围孔位偏差，降低现场安装的对位难度，泵体与电机的连接段设置了机械密封安装腔，相比传统填料密封可减少输送流体的泄漏量，适用于对泄漏管控有一定要求的清洁水输送场景。泵体的过流部件采用圆弧过渡的流道设计，可减少流体在腔体内的湍流与局部阻力，提升输送效率，叶轮与泵轴的连接采用键传动配合轴向锁紧结构，可避免运转过程中叶轮出现轴向窜动，保障运转的平稳性。从安装边界来看，整机轴向长度控制在适配常规泵房预留安装空间的范围内，径向最大尺寸为电机散热筋的外圆直径，安装时需在底座下方预留足够的减震垫放置空间，进出口法兰对接时需保证管路与法兰端面的同轴度，

　　避免管路应力传递到泵体导致密封件过早失效。日常运维时可直接拆卸泵腔端盖完成叶轮与流道的清理，无需整体拆解电机与管路，可缩短故障排查与维护的停机时间，针对输送含有少量细小杂质的水体场景，可在进水端加装配套过滤装置，避免大颗粒杂质进入泵腔卡滞叶轮或磨损流道内壁。
